小型直线驱动位移执行机构结构设计

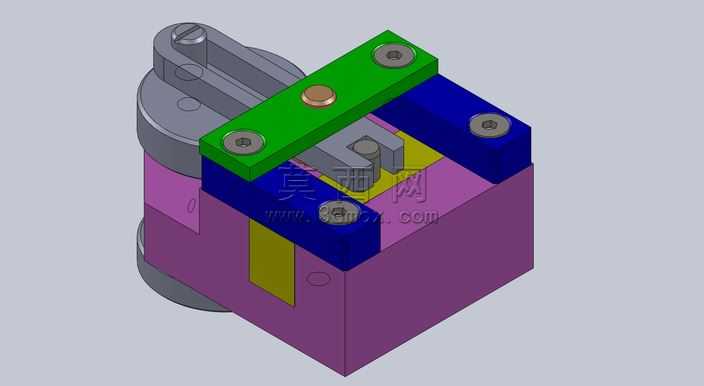

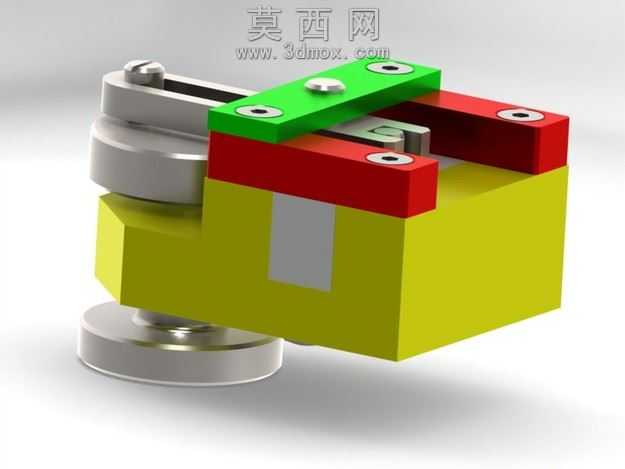

本作品为小型直线驱动位移执行机构的三维建模设计，整体采用模块化的结构布局，在三维建模过程中严格遵循机械设计的装配公差规范，对每一个零部件的尺寸、配合间隙都做了精准的参数化设定，确保各部件装配后不存在干涉问题，可完整还原机构的实际运动逻辑。建模阶段先从基座主体开始搭建，作为整个机构的承载基础，基座采用方块式的规整造型，预留了所有功能组件的安装定位槽与螺栓孔位，保证上层部件安装时的定位精度，避免装配错位影响机构运行精度。上层的安装压板采用对称式设计，通过内六角螺栓与基座实现刚性连接，压板中部设置了铜质导向定位件，既可以为运动部件提供精准的滑动导向，又能通过铜材质的自润滑特性降低运动过程中的摩擦损耗，减少机构运行的磨损，提升整体使用寿命。侧边的驱动单元采用圆柱式集成结构，将动力输出、传动转换组件整合在圆柱壳体内，通过侧面的连接臂与中部的滑动工作块相连，可将驱动单元的回转运动转换为工作块的直线往复位移，实现精准的位置调整功能。渲染阶段针对不同部件的材质特性做了区分设置：基座主体赋予紫色哑光工程塑料材质，模拟设备常用的绝缘耐磨基座材质表现；蓝色的侧边安装座赋予深蓝色金属烤漆材质，体现结构件的刚性质感；绿色的顶部压板赋予亮面阳极氧化铝合金材质，还原轻量化结构件的表面处理效果；螺栓、铜质导套等标准件分别赋予镀锌金属、紫铜的对应材质，让整体渲染效果层次分明，清晰区分不同功能的部件。结构设计上充分考虑了装配与维护的便捷性，所有连接均采用标准内六角螺栓，无需特殊工具即可完成拆装；运动部件的行程限位做了隐藏式设计，在基座内部预留了限位挡块结构，避免工作块脱出导向行程；整体结构紧凑，占用安装空间小，可作为小型自动化设备的点位位移执行单元使用，也可作为教学演示的机械结构案例，直观展示直线运动转换的结构原理，建模过程中对所有配合面都做了贴合度校验，确保虚拟装配的精度与实际生产加工的要求一致，可直接导出工程图用于零部件的加工生产。
