雅马哈Mio摩托改装快拆前轮轴座

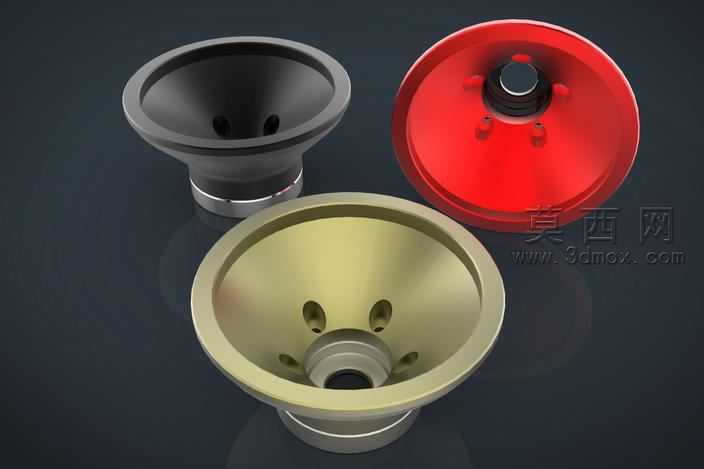

本作品为针对雅马哈Mio车型开发的快拆式前轮轴固定座三维模型，建模阶段以实车测绘的前轮轴安装尺寸为基准，采用参数化建模方式完成整体结构搭建，首先绘制轴座的锥形外轮廓基准草图，通过旋转凸台命令生成主体基础结构，再针对轴孔配合位、快拆卡接槽、定位孔位进行分步特征切除，保证各安装位的尺寸公差符合摩托改装配件的装配要求。模型共制作了三款不同表面处理的版本，分别对应哑光磨砂黑、亮面阳极红、哑光香槟金三种外观效果，渲染阶段针对不同材质分别调整参数：黑色款采用添加细微颗粒质感的哑光塑料材质，调整粗糙度参数模拟磨砂防滑的表面触感；红色款采用高光亮面烤漆材质，添加清漆层反射效果还原改装件的亮眼外观；香槟金款采用金属阳极氧化材质，调整金属度与漫反射参数，还原金属配件的细腻哑光金属质感。结构设计上，轴座采用内锥面与前轮轴端头贴合的配合方式，内部预留三个对称分布的卡接定位孔，无需额外使用锤子敲击即可完成前轮轴的拆装分隔，解决传统前轮轴拆卸费力、易损伤轴体的问题，轴座底部设置限位台阶，安装后可与前叉安装位紧密贴合，避免行驶过程中出现轴座移位的问题。建模过程中对所有棱角位置做了R0.5的圆角过渡处理，既消除锐边提升安装安全性，也让整体外观更符合改装配件的精致质感，各版本模型的安装尺寸完全统一，可直接适配对应车型的前轮轴安装位，模型完成后通过干涉检查验证，确认各配合位无结构冲突，装配间隙控制在合理范围内，可直接用于改装配件的开模生产参考，也可用于摩托改装方案的效果展示。
