多规格长条型材截面结构三维设计

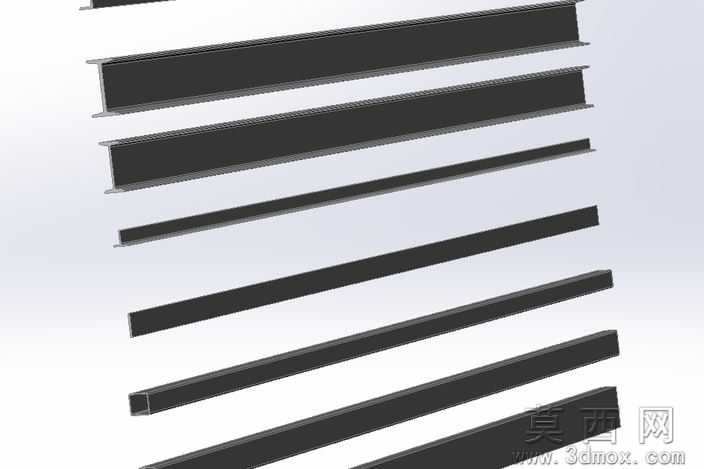

本作品为多规格长条型材的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模初期首先梳理不同长度、不同截面规格型材的共性特征与差异化参数，以草图驱动的方式搭建基础建模框架，先绘制单种型材的截面轮廓草图，对截面的弯折角度、壁厚尺寸、边缘倒角参数进行精准约束，确保截面轮廓符合常规工业型材的成型工艺要求，再通过拉伸凸台命令生成基础型材实体，针对不同长度规格的型材，通过配置参数的方式快速衍生出多规格变体，无需重复绘制草图，大幅提升建模效率。材质设置阶段，为型材赋予哑光黑色金属材质，调整材质的粗糙度、反光度参数，模拟工业铝型材或钢制型材经表面喷塑处理后的真实质感，同时对型材的棱边位置添加细微的圆角过渡，还原实际生产中型材边缘去毛刺处理后的细节特征，避免模型出现过于尖锐的棱角失真问题。结构设计上，每款型材的截面均采用带单侧卡槽的结构形式，卡槽的尺寸公差经过合理预留，可满足型材拼接、嵌装密封条或配套连接件的装配需求，不同长度的型材可适配不同跨度的框架搭建场景，从短尺寸的局部连接件到长尺寸的主支撑构件均有覆盖。渲染环节采用柔和的均匀布光方案，在模型侧上方设置主光源勾勒型材的轮廓线条，底部添加弱补光消除模型暗部死黑区域，背景选用纯白色渐变背景突出型材本身的形态特征，通过多角度排布展示不同规格型材的长度差异与截面一致性，清晰呈现整套型材构件的系列化设计思路，可直接用于工业框架搭建的方案演示、型材选型参考以及后续的装配模拟使用，模型的所有参数均可编辑调整，方便使用者根据实际需求修改截面尺寸、长度参数，快速适配不同的设计场景。
