台式机CPU风冷散热装置三维结构设计

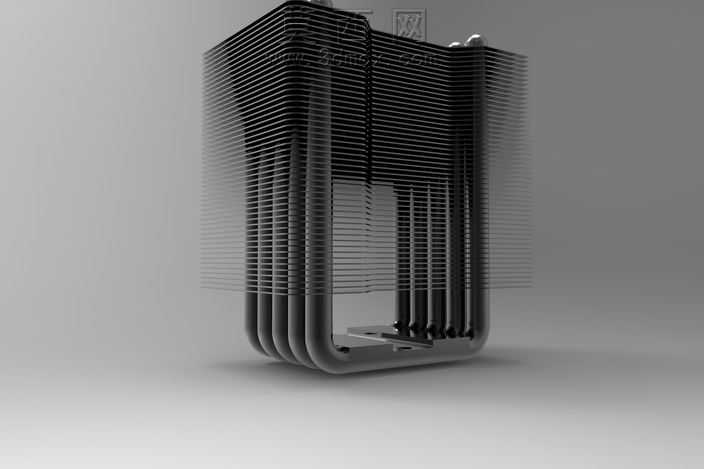

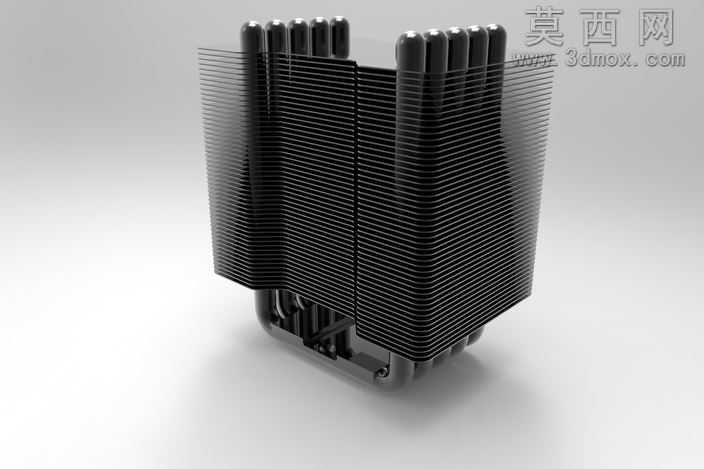

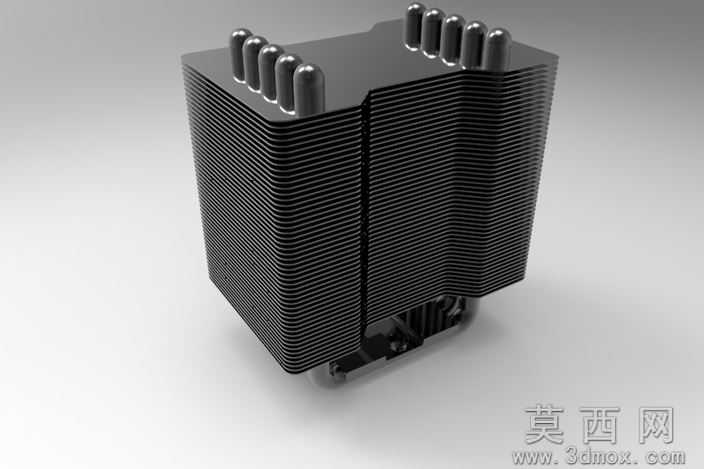

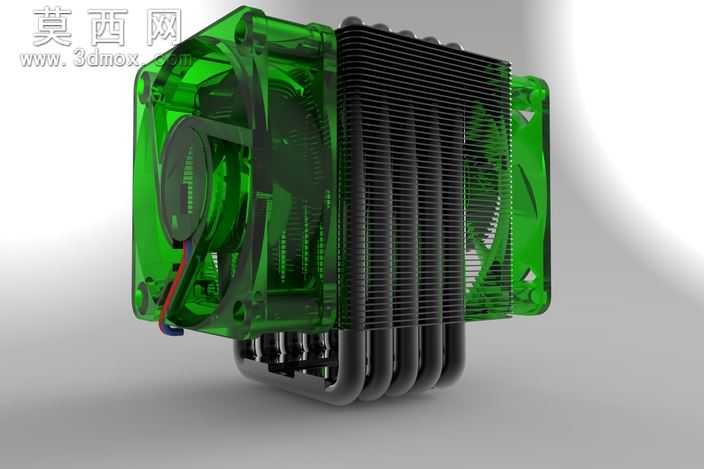

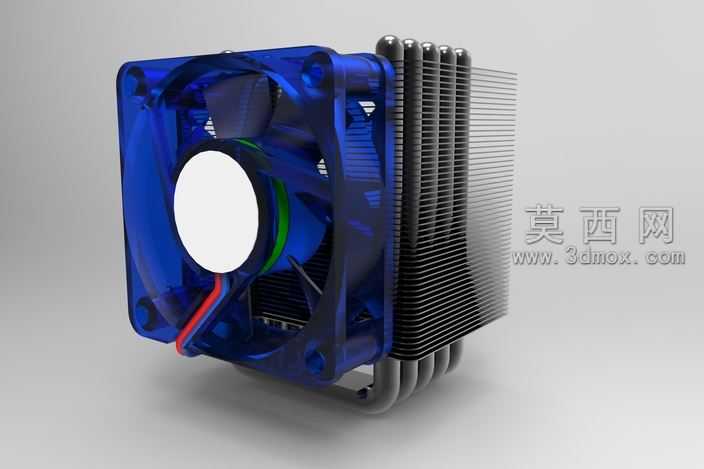

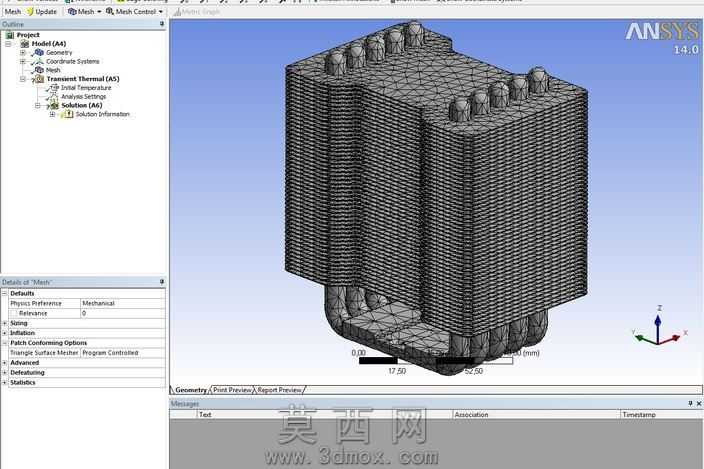

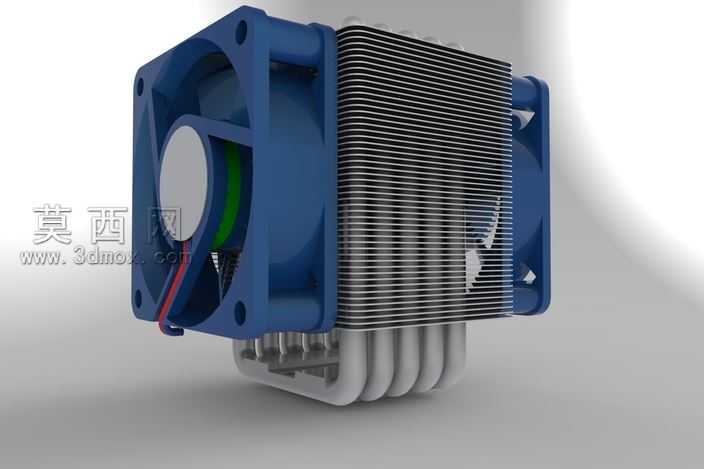

本作品为台式计算机CPU风冷散热装置的三维建模成果，建模过程依托主流三维设计软件完成，整体建模逻辑遵循工业产品正向设计流程，首先完成核心散热结构的参数化搭建，再逐步细化各功能组件的装配关系，最终完成整体装配校验与渲染输出。模型整体结构分为三大核心功能模块，分别为双风扇主动送风模块、多热管导热模块、堆叠式鳍片散热模块，各模块之间的装配公差经过严谨校验，完全符合实际硬件产品的装配逻辑，可直接用于结构验证、散热原理演示或相关产品的设计参考。材质设置方面，针对不同组件的物理特性进行了精细化区分：两侧风扇的外框采用半透明绿色硬质塑料材质，渲染时调整了材质的透光率与折射参数，还原出透明PC塑料的通透质感与表面细微磨砂纹理；风扇内部的扇叶采用黑色哑光工程塑料材质，添加了细微的表面颗粒质感，还原注塑成型扇叶的真实触感；中间的散热鳍片组采用铝合金材质，调整金属材质的粗糙度与反射参数，还原铝挤鳍片表面的细微拉丝纹理与金属冷冽质感；底部的导热热管采用铜质金属材质，设置了较高的反射率与偏暖的金属底色，还原热管表面镀铜处理后的金属光泽；风扇引出的供电线材分别设置了红黑蓝三色的PVC胶皮材质，还原线材表面的柔性质感与色彩区分。结构设计上，采用双侧进风的双风扇布局，相比单风扇结构可大幅提升鳍片区域的通风量，中间的鳍片组采用等间距堆叠设计，鳍片之间预留了均匀的通风风道，可让气流快速穿过鳍片间隙带走热量；底部的多根热管采用弯曲成型设计，一端贴合CPU接触面快速传导热量，另一端贯穿整个鳍片组将热量均匀分散到所有鳍片表面，最大化提升热交换效率；风扇与鳍片组之间采用卡扣式连接结构，还原实际产品的快拆设计，方便后期维护与风扇更换。渲染阶段采用了工作室柔光布光方案，主光源从侧上方45度角照射，突出模型的结构轮廓与材质质感，辅助光源从另一侧补光，避免暗部出现死黑区域，背景采用渐变浅灰色调，让视觉焦点完全集中在散热装置本身，最终渲染效果清晰展现了产品的结构细节与材质特征，可直观呈现风冷散热器的工作原理与结构组成。
