铰接式重载支撑摇臂支座结构

　　这类带双耳铰接孔与下半圆抱合槽的支座构件，在中小型工程机械、输送线张紧机构、农用机具挂接架以及轻工设备的摆臂限位工位上十分常见，它并非独立完成动作的终端零件，而是承担摆臂转轴定位、载荷分流、安装面贴合的核心支撑件，整套机构的摆动精度、抗冲击余量、长期运行后的同轴度保持能力，很大程度上由这个支座的结构合理性决定。

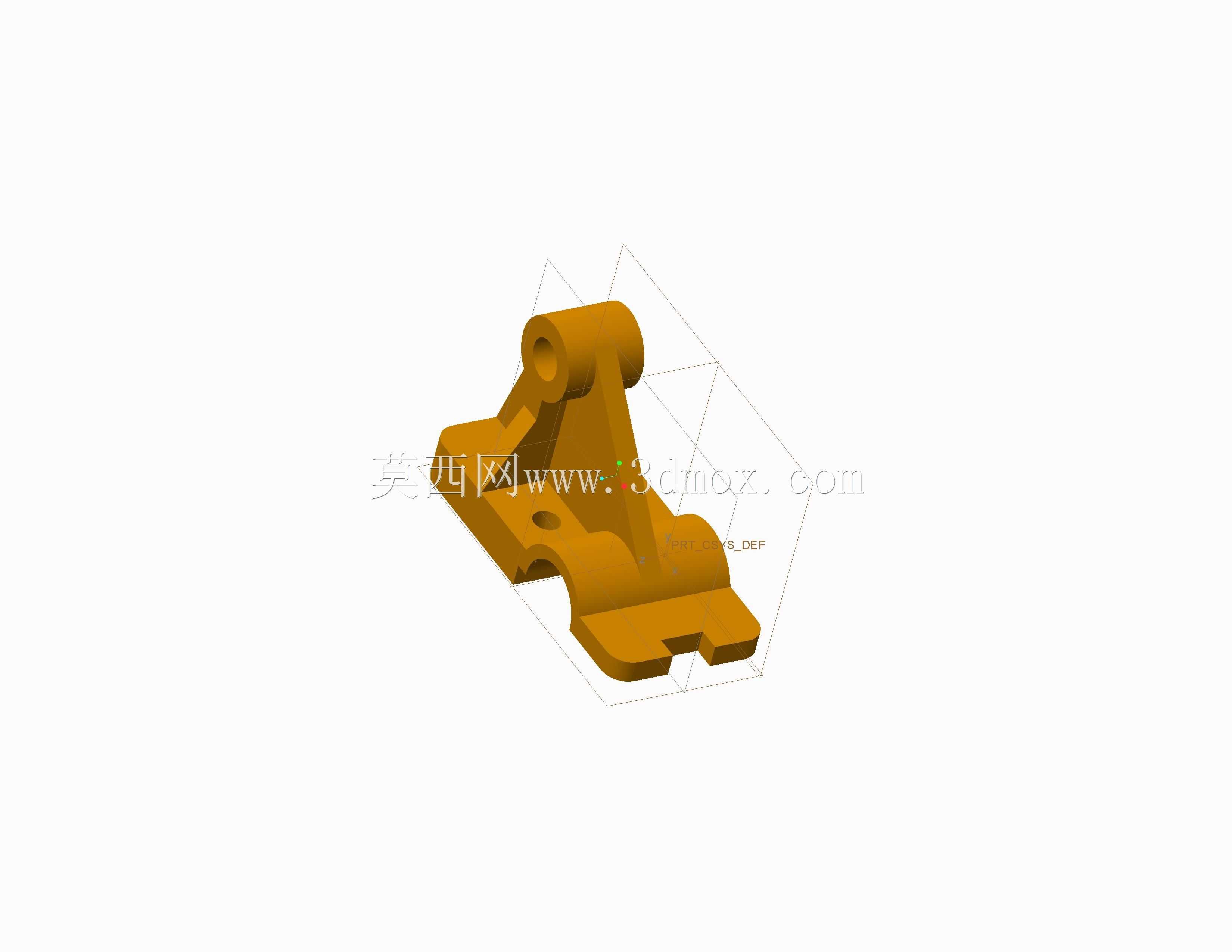

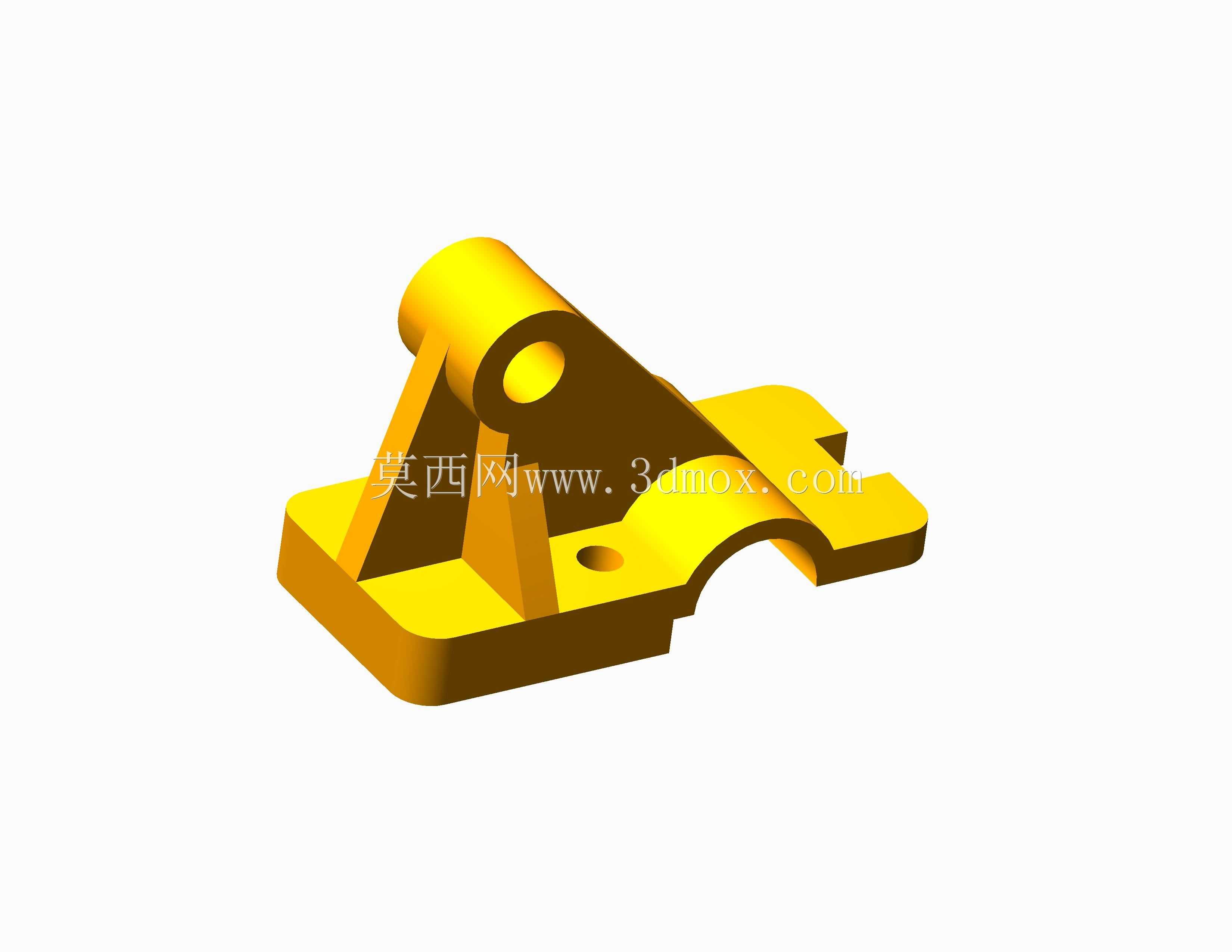

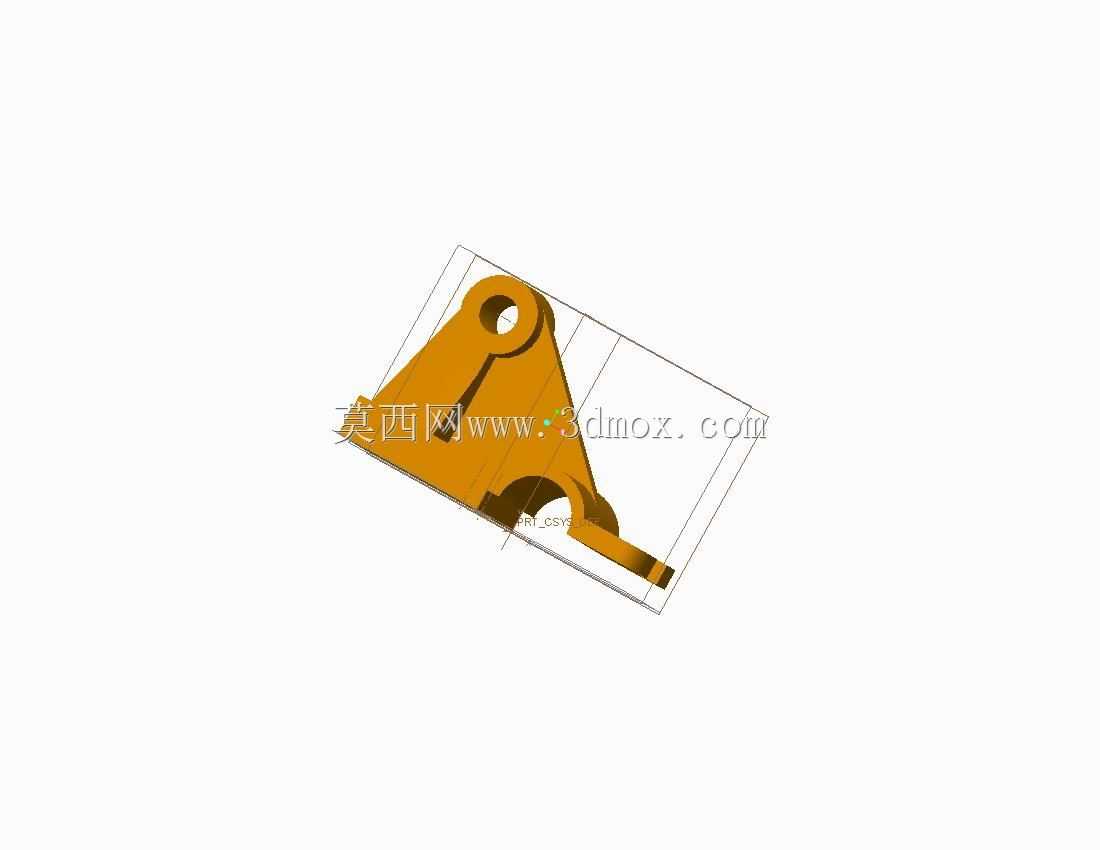

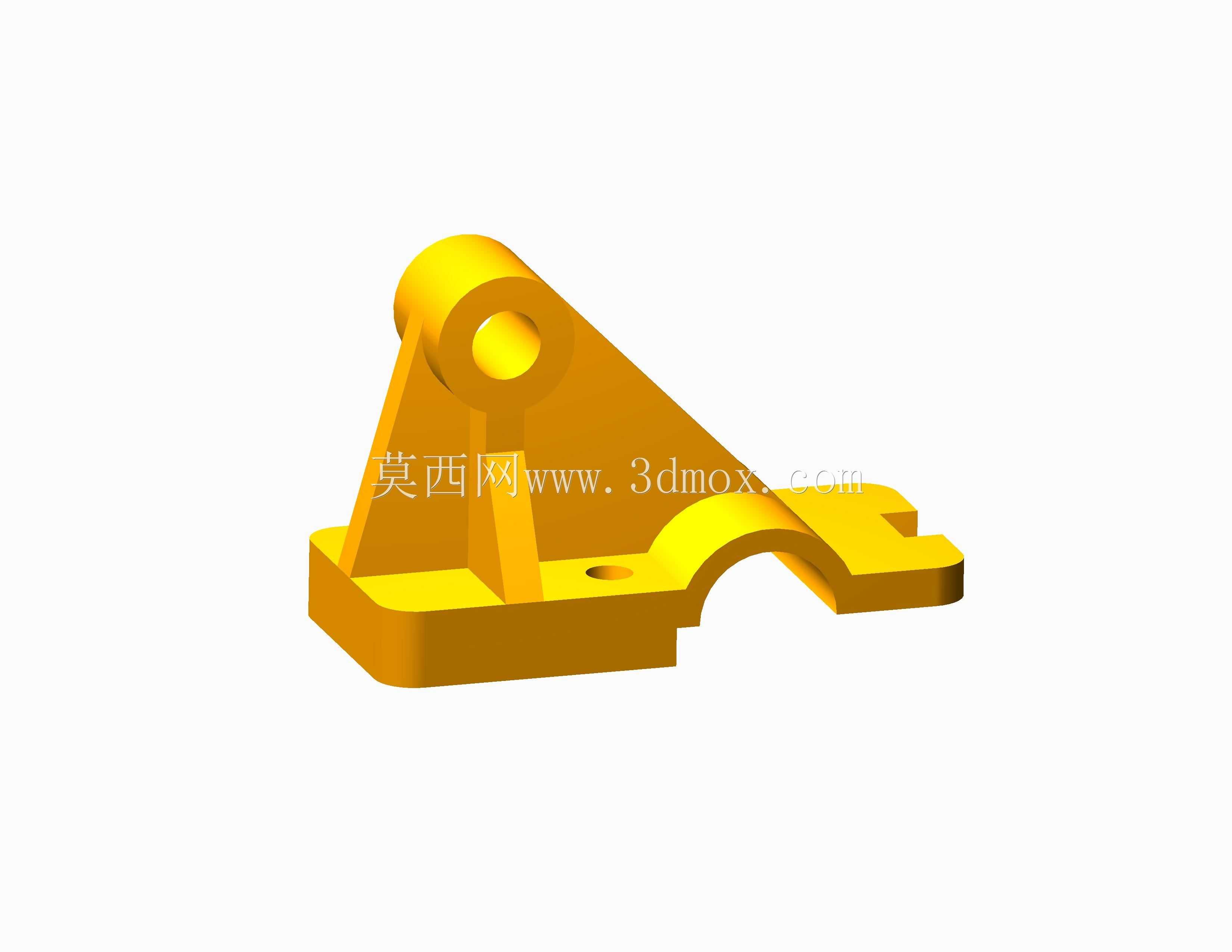

　　从实际装配逻辑倒推设计思路会更清晰：构件底部延伸出带开槽的平直安装翼板，翼板上预留的两个缺口位对应安装螺栓的穿装空间，现场装配时不需要把支座整体抬升套入长螺栓，只需将翼板沿已预紧在机架台面的螺栓侧向滑入，再拧紧紧母即可完成固定，这种侧装式结构在设备维护拆检时优势非常明显——当上方铰接的摆臂组件不需要完全拆解时，松开底脚螺母就能横向抽出支座，大幅减少停机维保的拆装工作量。底部居中的下半圆弧槽是整根支撑轴的下半抱合位，实际使用时会配对一件同曲率的上半瓦盖，瓦盖两侧的锁紧孔与支座本体两侧的凸台孔位对齐，穿入螺栓后把横穿的转轴完全箍合，这种开合式抱轴结构相比整孔穿轴的方案，允许转轴在工位上预先完成齿轮、摇臂、限位块的预装，最后再扣合支座与瓦盖锁紧，装配顺序的灵活度更高。

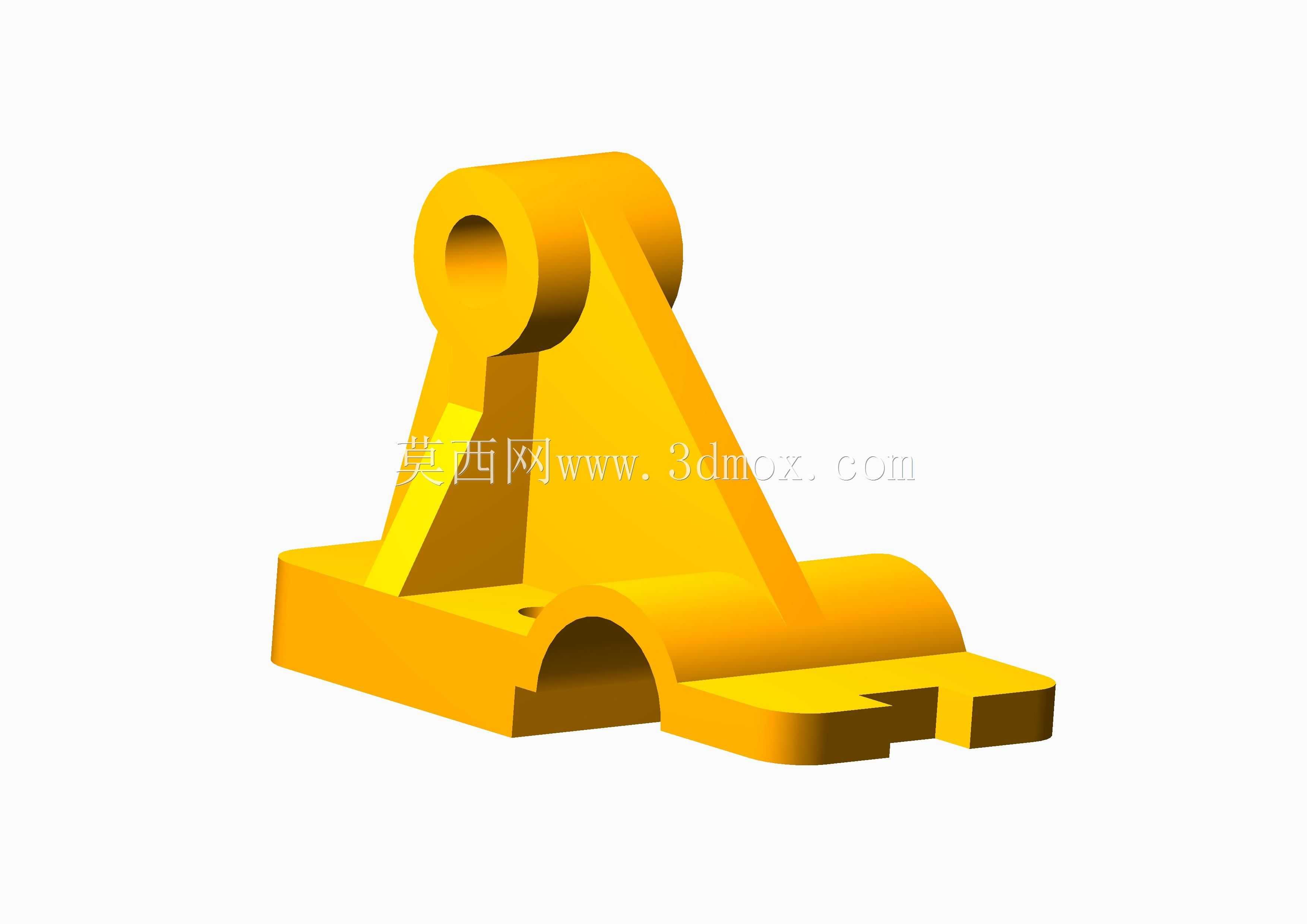

　　上部立起的双耳铰接凸台是第二处铰接点位，凸台的同轴双孔用来穿装摆臂的销轴，孔位两端预留的沉台可嵌入含油轴套或者防尘密封圈，销轴穿入后两端用开口销或者轴端挡圈限位，摆臂绕该孔做定角度摆动时，双耳的两侧限位面能自然约束摆臂的轴向窜动，不需要额外加装轴向挡圈。连接上部铰接凸台与底部抱轴座的是两块斜向加强筋板，筋板从凸台下方一直延展到底座翼板的根部，把铰接点受到的竖直冲击载荷、横向偏载顺着筋板斜面分流到底部整个安装面，避免立壁根部出现应力集中断裂；筋板与底座、凸台的交接位置全部做了大圆角过渡，铸造成型时可以减少金属液的流道死角，热处理以及后续受载时也不会在尖角位置萌生裂纹。

　　做结构校核时首先要划定安装边界：底部翼板的总宽度要匹配机架安装梁的顶面宽度，翼板下方的贴合面要求全程铣削加工，保证和机架台面的接触面积不低于85%，如果贴合面翘曲，螺栓锁紧后支座会产生内应力，设备运行受振后铰接孔的同轴度会快速偏移。下半圆抱槽的内径要和配对转轴的公称直径保持过渡配合，槽的两侧分型面要高出转轴中心线2到3毫米，保证配对瓦盖压紧后，合模面留有足够的压紧余量，不会出现转轴在抱槽内打滑转动的情况。上部双耳铰接孔的中心高度是整套机构的关键尺寸，这个高度直接决定摆臂摆动端点的行程轨迹，建模时要把孔中心到底部安装面的垂直公差控制在0.1毫米以内，双耳两个孔的同轴度公差不低于IT7级，孔的端面和销轴轴线的垂直度也要管控，否则摆臂摆动时会出现卡滞、偏磨。

　　现场工况适配方面，如果该支座用在有粉尘的砂石输送工位，铰接孔内要优先选配带防尘盖的自润滑轴套，避免泥沙进入孔壁磨伤销轴；如果用在有往复冲击的锻压送料工位，底座翼板的厚度要在现有结构基础上额外加厚15%，螺栓选用8.8级以上的高强度规格，抵消交变冲击带来的螺栓松脱风险。建模过程中要把所有铸造圆角、拔模斜度、加工余量面单独拆分特征，后续出工程图时可以直接标注铸造成型面与机加工面的不同精度要求，工艺部门拿到模型后可以直接拆分铸造毛坯尺寸与后续铣、钻工序的加工余量，不需要二次重构结构。构件的所有壁厚要尽量保持均匀，斜筋的厚度和底座立壁的厚度差值控制在30%以内，避免铸造成型后因冷却速度不一致产生缩孔、变形，后续精加工时也不会因为内应力释放导致铰接孔位偏移。
