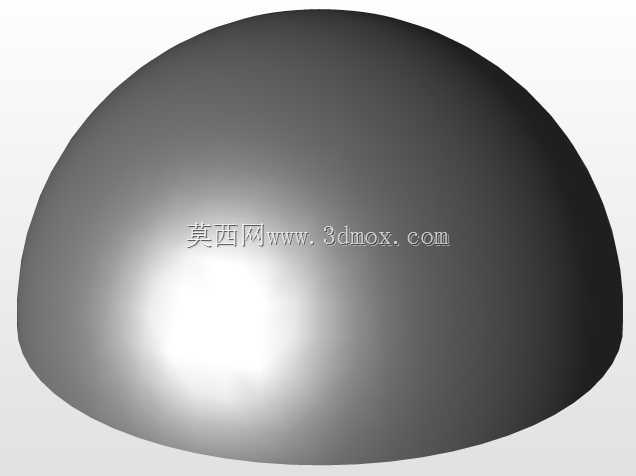

半球形塑料端盖密封防护结构

　　这类半球形塑料罩壳在滚动轴承组件、小型传动腔体、传感器防护端以及轻工输送设备中使用频率很高，它并不是单纯的外观装饰件，而是承担端部遮挡、防尘隔离、内部结构包覆和人员触碰防护的功能件。现场维护时经常能看到裸露的轴端、滚动体保持架或者小型执行机构外侧缺少防护，粉尘、纤维、切削液飞溅物直接进入配合间隙，短时间内就会造成润滑脂污染、滚动体磨损加快；半球曲面的罩壳可以在不占用过多轴向空间的前提下，把端部突出结构完整包覆，弧面没有平直积灰面，落尘和液滴会沿曲面自然滑落，日常擦拭清理也比棱角式护罩方便。

　　从结构思路上看，半球构型的优势在于受力均匀和壁厚过渡顺畅。塑料罩壳多采用注塑成型，若做成平顶盖，中心区域受侧向碰撞或内部轻微压力时容易出现凹陷变形，平顶与侧壁交接的转角还会形成应力集中，注塑冷却阶段转角位置收缩不一致，表面易出现缩痕。半球壳把外部载荷沿曲面分散到根部连接环带，薄壁状态下也能获得较好的刚性；曲面从顶部最高点向底部开口连续过渡，没有突变台阶，熔体充模时流动路径顺畅，排气和保压更容易控制，成型后内应力较低，长期使用不易翘曲开裂。

　　设计这类零件时，根部开口边界是需要重点控制的安装区域。半球底部通常带有一圈平直环边，环边可以与轴承座端面、设备腔体法兰面或者配套支架贴合，贴合面需要保证平面度，避免装配后出现局部缝隙。若采用螺钉固定，环边宽度要预留紧固件孔位与密封垫放置空间，孔中心到壳壁外缘保留足够承压距离，防止锁紧时塑料边缘被压溃；若采用卡扣或粘接方式，环边直径与配合件的公差配合要明确，过松会产生振动异响，过紧则装配时容易把薄壁壳体撑裂。

　　外形尺寸方面，半球的外径决定包覆范围，选型时不能只按轴承外径估算，还要把端部锁母、密封圈外圈、保持架突出量以及装配工具所需的操作间隙一并纳入。罩壳内表面与被包覆运动件之间必须保留安全间隙，尤其旋转部件外侧，要考虑轴承温升后的轴向窜动、轴系挠曲变形以及塑料件受热后的尺寸变化，避免运行中发生摩擦。半球高度随半径呈固定比例关系，在径向空间受限的位置，这种构型比方形护罩更节省侧向尺寸；在轴向布置紧张的设备上，则要核对球顶与外部门板、护网或相邻管线的距离，防止安装后干涉。

　　壁厚设计需要兼顾成型和防护需求。顶部区域受直接冲击概率较高，可适当保持均匀壁厚；根部环边承担装配载荷，可通过局部加厚或增设加强筋提升刚性，但加强筋厚度不宜超过主壁厚，避免表面产生缩印。罩壳内壁若需要贴近轴承外圈，可设置限位环台，环台与外圈之间保留微量间隙，既起到径向定位作用，又不会因加工误差造成硬顶。对于有防尘防水要求的工况，环边与配合面之间可加装橡胶垫片或涂覆密封胶，曲面本身不开多余孔口，以减少粉尘和液体进入路径。

　　在实际设备布局中，这种半球罩还常用于气动元件端部、小型滚轮组件、张紧轮外侧以及食品包装线的外露旋转端。轻工场景中设备外壳经常需要频繁打开检查，塑料半球重量轻，拆卸时不会像金属冲压罩那样产生磕碰变形；其光滑外表面没有突出紧固件，人员经过时不易刮擦，也符合生产线外侧防护件的安全要求。若使用环境存在切削液或弱腐蚀介质，材料选择要关注耐油性和耐化学性；若靠近高温轴承座，则要校核材料热变形温度，必要时在罩壳与热源之间增加隔热垫。

　　建模过程中，曲面连续性和根部过渡是保证后续出图与加工的关键。半球主体可通过旋转特征生成，底部环边、安装孔和密封槽再以附加特征完成；内壁脱模方向要与开模方向一致，曲面与环边交接处保留合理圆角，避免尖角造成模具加工困难和应力集中。完成三维结构后，应按装配关系检查罩壳内部包容空间、螺栓孔位置、密封面宽度以及与相邻零件的最小间隙，确保图纸下发后既能顺利注塑成型，也能在现场直接装配到位。
