电力设备用方管法兰加强支撑构件

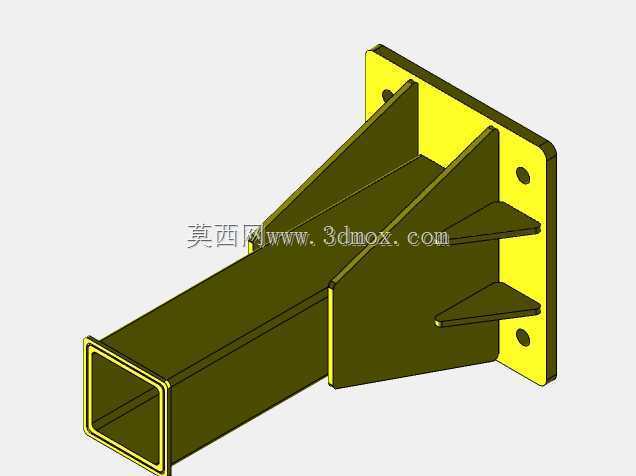

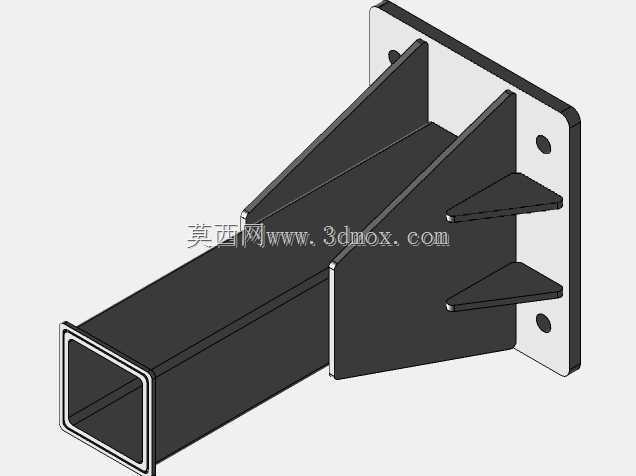

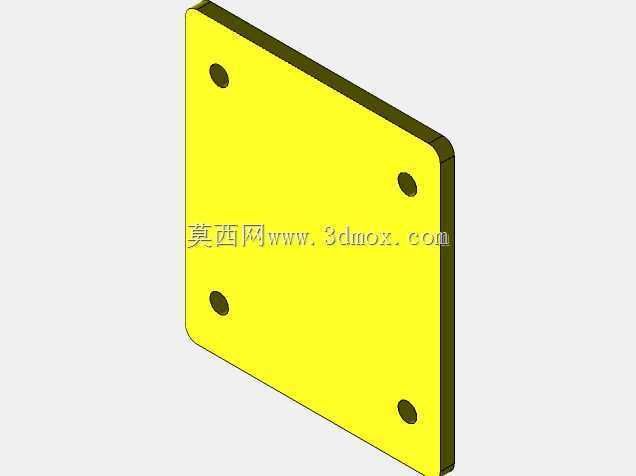

　　这类带法兰安装面的方管支撑构件，在电力输变配套场景里的应用占比不低，尤其是户外落地式电力变压器的周边配套结构里，常用来承载外接母线桥架、附属控制箱、线缆固定架这类外置部件的载荷，也可作为变压器本体与外部防护围栏、检修平台之间的连接承重结构，替代传统的现场焊接支架，减少现场施工的焊接工作量与防腐处理环节。从结构本身来看，安装侧采用整块带安装孔的法兰板设计，三个安装孔沿法兰板竖向排布，适配现场常用的膨胀螺栓或设备预装螺栓的孔距标准，安装时无需额外配钻，只要对齐预装螺栓位即可完成初步定位，法兰板与方管主体的连接位置，设置了多道不同尺寸的三角形加强筋，分别布置在方管的上下侧与两个侧面，其中上下侧的加强筋尺寸更大，主要承担垂直方向的承重载荷，

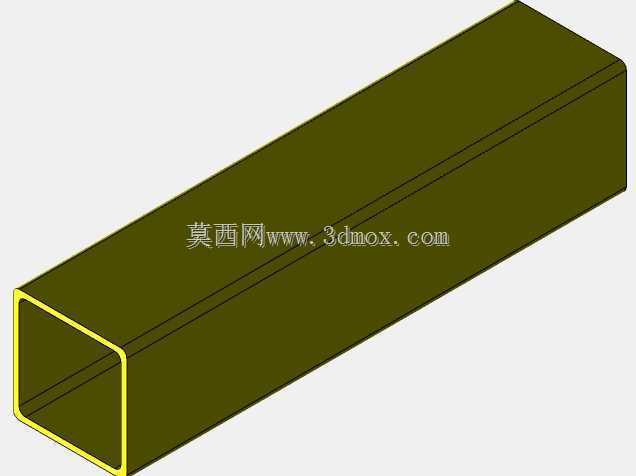

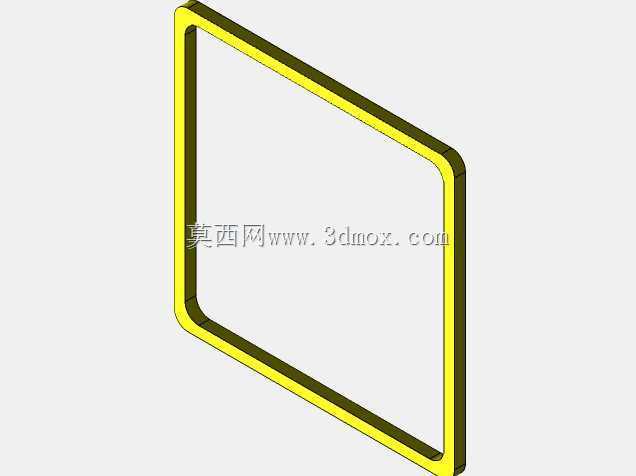

　　侧面的窄加强筋则用来抵消侧向的风载、设备振动带来的横向扭力，避免方管与法兰连接位置出现应力集中导致的焊缝开裂或者结构变形。方管主体采用标准规格的矩形空心截面，相比同等重量的实心型材，空心方管的截面惯性矩更大，抗弯折性能更优，既能够控制构件整体重量，方便现场人工搬运安装，也能满足常规附属部件的承重要求，方管的自由端没有做封板处理，是为了方便后续对接其他型材或者安装板，现场施工时可以直接在方管端面上钻孔攻丝，或者插入配套的连接方管做长度延伸，适配不同的安装距离需求。设计这类支撑构件的时候，首先要确认安装面的载荷边界，常规配套电力变压器的外置部件重量大多在几十公斤范围内，因此加强筋的厚度不需要设置过厚，

　　只要保证法兰板与方管连接位置的焊缝长度足够，加强筋的斜边角度控制在45度左右，就能让应力沿着加强筋均匀分散到整个法兰板上，避免局部应力超过板材的屈服强度。安装边界方面，法兰板的整体尺寸要大于方管的截面尺寸，留出足够的螺栓安装操作空间，三个安装孔的位置要避开方管与法兰板的焊接区域，防止钻孔时破坏焊缝，同时安装孔的直径要比常用的M12、M16安装螺栓大1到2毫米，预留一定的安装调整余量，抵消现场基础施工的位置误差。方管的长度可以根据实际安装场景做系列化调整，但法兰端的连接结构保持统一，就能实现同一款法兰结构适配不同长度的支撑需求，减少生产时的模具与工装投入。实际使用中，这类支撑构件出厂前会做整体热镀锌防腐处理，适配户外露天的使用环境，

　　避免长期日晒雨淋导致的锈蚀问题，安装完成后不需要额外做防腐维护，使用寿命可以匹配电力变压器的整体服役周期。结构上没有多余的复杂曲面，所有部件都是标准板材与型材切割焊接而成，生产加工难度低，普通的钣金切割、焊接设备即可完成生产，不需要特殊的加工工艺，生产成本可控，也方便后期的维护更换，如果出现外力撞击导致的构件变形，现场可以直接切割同规格的型材与板材替换，不需要定制特殊的配件。另外在设计时特意将加强筋的边缘做了倒角处理，避免安装施工时尖锐的边角划伤施工人员，也能减少应力集中在加强筋的尖角位置，提升构件的抗疲劳性能，应对变压器运行时产生的持续微振动，避免长期振动导致的结构疲劳损坏。
