气动流形集成阀组及气源处理组件设计

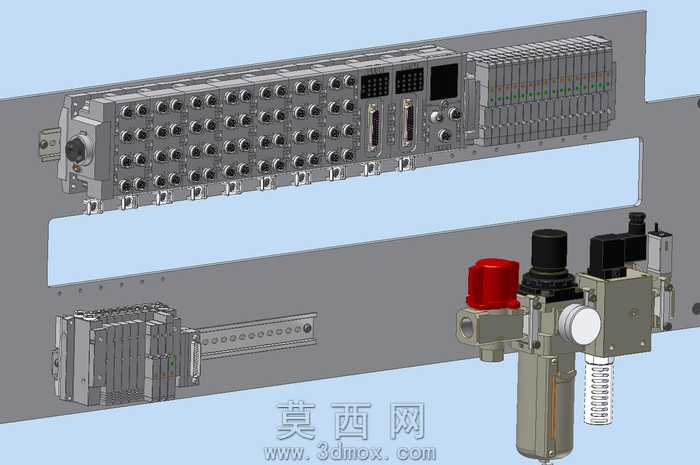

本作品为工业气动系统集成组件的三维设计方案，采用三维参数化建模方式完成整体结构搭建，完整还原了气动流形阀岛集成阀组与气源处理三联件的装配结构。建模过程中严格遵循气动元件行业通用尺寸规范，对阀组上的每一个气路接口、接线端子、安装定位孔都做了精准的特征还原，保证模型尺寸与实际工业元件的适配性。在材质表现上，针对不同部件的物理属性做了区分设置：阀组主体采用哑光深灰工程塑料材质，还原工业气动元件常用的玻纤增强PA壳体质感；气源处理组件的金属壳体做了磨砂铸铝材质渲染，调压旋钮采用黑色哑光橡胶材质，红色安全泄压盖做了亮面工程塑料的质感处理，过滤水杯部分设置了半透明PC材质效果，搭配内部滤芯的多孔结构特征，清晰展现气源处理单元的内部构造。结构设计上，集成阀组采用模块化排布思路，将多联电磁换向阀、通讯控制模块、气路汇流板整合为一体化阀岛结构，汇流板内部的气路通道做了隐式集成设计，减少外部管路连接的冗余结构；气源处理组件集成了过滤、调压、油雾三大功能模块，各模块之间采用快插式连接结构，附带的安装支架预留了标准导轨安装槽，可直接适配工业现场常用的DIN标准安装导轨。整体设计围绕气动系统的集成化需求展开，既保证了元件布局的紧凑性，也预留了足够的接线、接管操作空间，阀组上的每一个电磁阀指示灯、地址拨码开关、气路标识位都做了细节建模，能够直观展现气动控制回路的硬件组成逻辑，可用于气动系统教学演示、设备布局方案验证、气动回路虚拟调试等场景。
