离心式涡轮叶轮精密结构造型

　　该叶轮属于典型离心式流体做功转子件，主要面向微型涡轮增压器、小型燃气轮机、高速离心空压机、涡喷发动机压气机端以及工业流体增压设备的核心转动部件场景。在整套流体机械中，叶轮是唯一直接对工质做功的核心零件：高速旋转时，周向均布的弯曲叶片持续吸入轴向进入的低压气体，通过叶轮流道的导向与离心力叠加作用，将工质沿径向甩出，同时把转轴输入的机械能转化为工质的压力能与动能，后续配套蜗壳、扩压器即可完成气流减速增压，为后端燃烧腔、气动回路或者工艺用气端提供符合压力、流量要求的压缩介质。

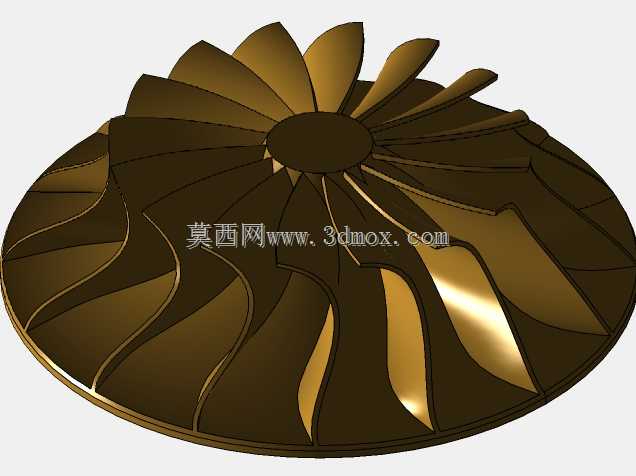

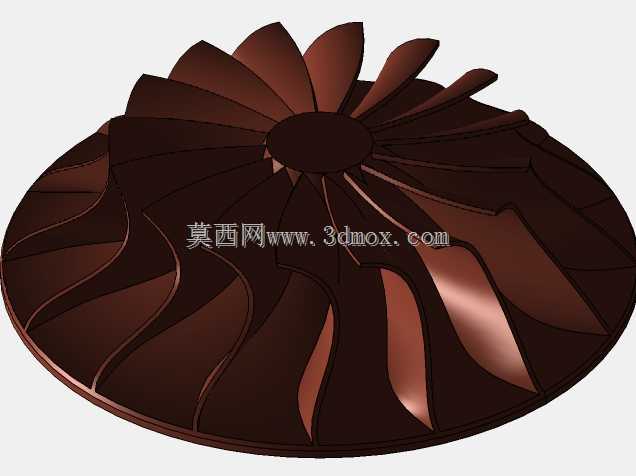

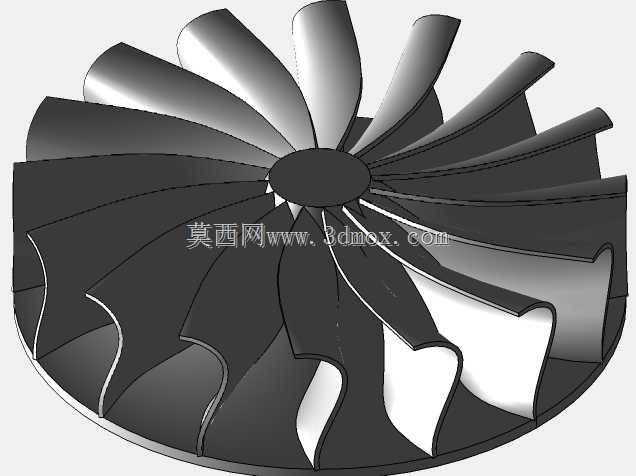

　　从结构设计逻辑来看，这款叶轮采用半开式径向离心布局，轮盘中心设置带安装孔的轮毂凸台，用于和高速主轴的轴端定位配合，轮毂端面预留锁紧贴合面，可通过锁紧螺母或者端面压板实现轴向固定，保证转子在数万转甚至十几万转的高转速工况下不会出现松脱。叶片从轮毂根部向外缘延伸过程中，型线采用空间三元扭曲设计：叶片进口段顺着轴向进气方向做顺滑导圆，避免气流正面冲击叶尖产生较大进气损失；流道从轮毂到轮缘的过流面积逐步扩张，气流在流道内完成转向与扩压，叶片出口边接近径向布置，最大化离心做功的效率。相邻叶片之间形成连续收敛-扩张的流道，半开式结构省去了轮盖侧的封闭盖板，一方面大幅降低了叶轮整体转动惯量，让转子启停响应速度更快，适配频繁变转速的车用增压、航模动力工况；另一方面也避免了闭式叶轮轮盖与叶片焊接位置的应力集中问题，在高速旋转时轮盘的应力分布更均匀，可选用铝合金或者高温合金通过五轴铣削直接整体加工成型。

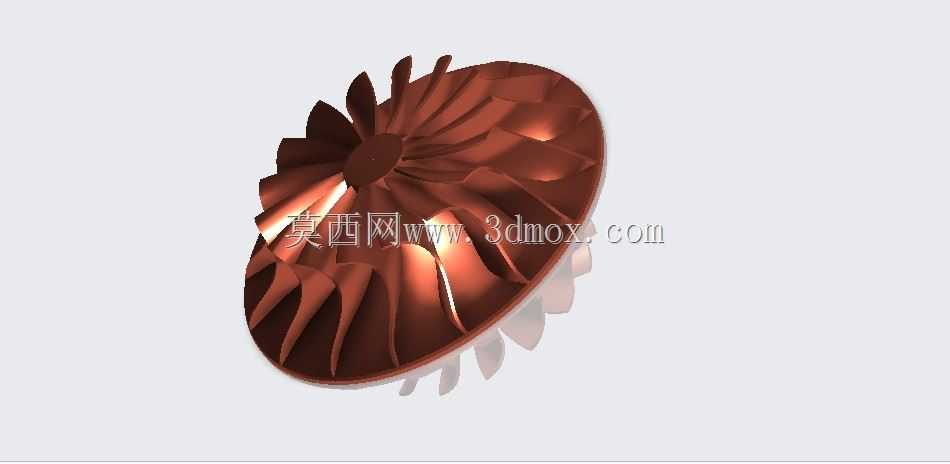

　　建模过程中首先确定转子的核心安装边界：中心轮毂内孔与主轴轴径采用过渡配合，轮毂轴向定位面的平面度需要严格控制，保证转子装配后端面跳动在允许范围内；叶轮外缘的最大径向尺寸需要和配套蜗壳的内壁流道预留均匀的叶顶间隙，间隙过小会在高速热膨胀时出现叶尖刮蹭蜗壳的故障，间隙过大则会导致叶顶漏气量增加，拉低整机增压效率。叶片的厚度从根部到叶尖逐步减薄，根部保留足够圆角过渡，降低旋转离心力带来的根部应力峰值，叶尖处做薄型处理，减小叶顶间隙的漏气面积。轮盘背面采用近似锥形的减重造型，在保证整体刚性的前提下去除多余材料，进一步降低转子重量，减小主轴轴承的支承负载。

　　实际工程应用里，这类叶轮的工况边界十分明确：进气侧对接进气道或者空气滤清器，出气侧正对扩压器与蜗壳流道，工作时需要同时承受高速旋转的离心拉应力、工质冲刷的气动载荷以及压缩升温带来的热应力。设计阶段需要反复校核叶片的固有频率，避开转子额定转速区间的激振频率，防止出现叶片共振断裂；流道型面需要保证顺滑无突变台阶，避免气流在流道内产生局部涡流分离，引发喘振或者效率骤降。和普通轴流风扇叶片不同，离心叶轮的叶片扭曲角度、流道扩张比、轮毂比都直接决定压比与流量曲线，建模时每一处型面的曲率过渡都要和气动计算结果匹配，既不能为了造型随意修改叶型角度，也不能忽略安装定位的配合公差，只有气动外形、转子动力学、安装接口三者同时匹配，才能在实际设备中稳定实现高效增压做功的功能。
