多缸内燃机曲轴静力学仿真分析结构

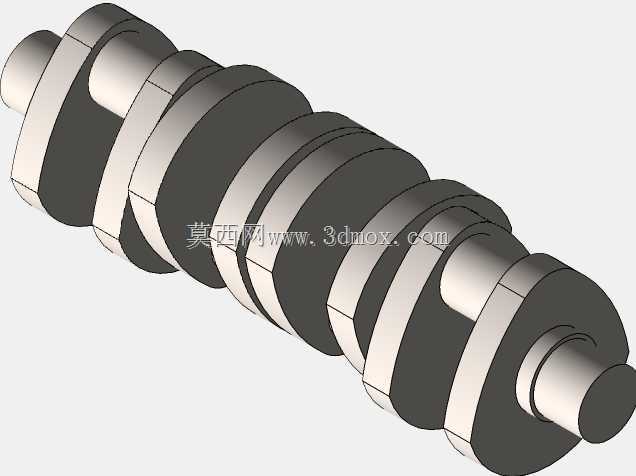

　　曲轴作为往复式动力机械里把活塞直线往复运动转化为旋转扭矩输出的核心承载件，在多缸内燃机、往复压缩机这类设备里长期承受周期性交变燃气压力、连杆往复惯性力与旋转离心力的耦合作用，其结构刚度、疲劳强度与动平衡表现直接决定整机的运行寿命与振动水平。这套三维结构围绕直列多缸曲轴的工程受力场景搭建，完整还原了主轴颈、连杆轴颈、曲柄臂、前后输出端与支承定位段的几何特征，建模阶段优先保证各轴颈同轴度、曲柄销相位角、曲柄臂过渡圆角这些影响应力分布的关键细节，没有为了简化计算随意删除圆角、卸载槽这类应力集中敏感结构，避免后续结构分析结果偏离实际工况。

　　从实际装机场景来看，这类曲轴多用于中小排量多缸内燃机，主轴颈沿缸体主轴承座依次排布，每个连杆轴颈对应一组连杆大头装配位，相邻曲拐按照发火顺序错开固定相位，让各缸做功冲程均匀交替，输出扭矩波动控制在合理区间。建模时首先要锁定整机的安装边界：曲轴两端通过主轴瓦支承在缸体主轴承孔内，轴向定位依靠止推轴承面限定窜动量，前端预留皮带轮、正时齿轮的安装轴段与键槽，后端法兰匹配飞轮连接孔位，所有装配配合面的尺寸公差、轴颈过渡圆角半径都要和实际加工图纸对齐，否则有限元约束加载后会出现虚假应力峰值。

　　结构设计思路上，曲柄臂采用兼顾刚度与减重的截面形态，在轴颈与曲柄臂衔接位置设置平滑过渡圆角，削减交变载荷下的应力集中效应；轴颈内部可根据轻量化需求设计油道孔，连通主轴颈与连杆轴颈的润滑油路，保证运行时压力机油能够持续输送到轴承摩擦副，形成油膜避免干磨。这套模型在开展静态结构分析前，先完成了几何清理：删除不影响整体刚度的细小倒角、螺纹标识，对网格划分区域进行切分，在轴颈圆角、油道孔口这些应力梯度大的位置加密网格，远离受力核心的曲柄臂实体区域采用较粗网格控制整体计算规模，兼顾求解精度与运算效率。

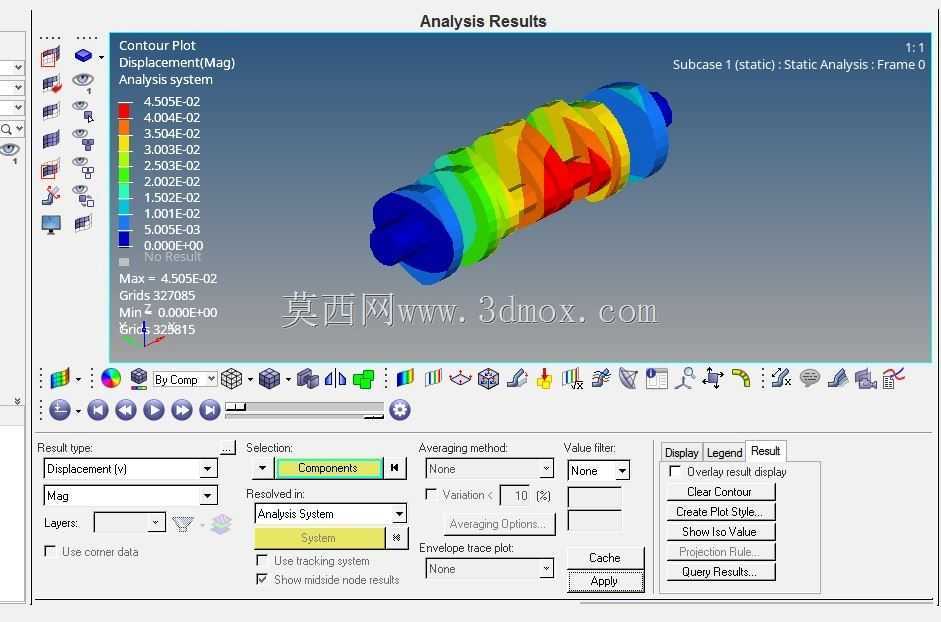

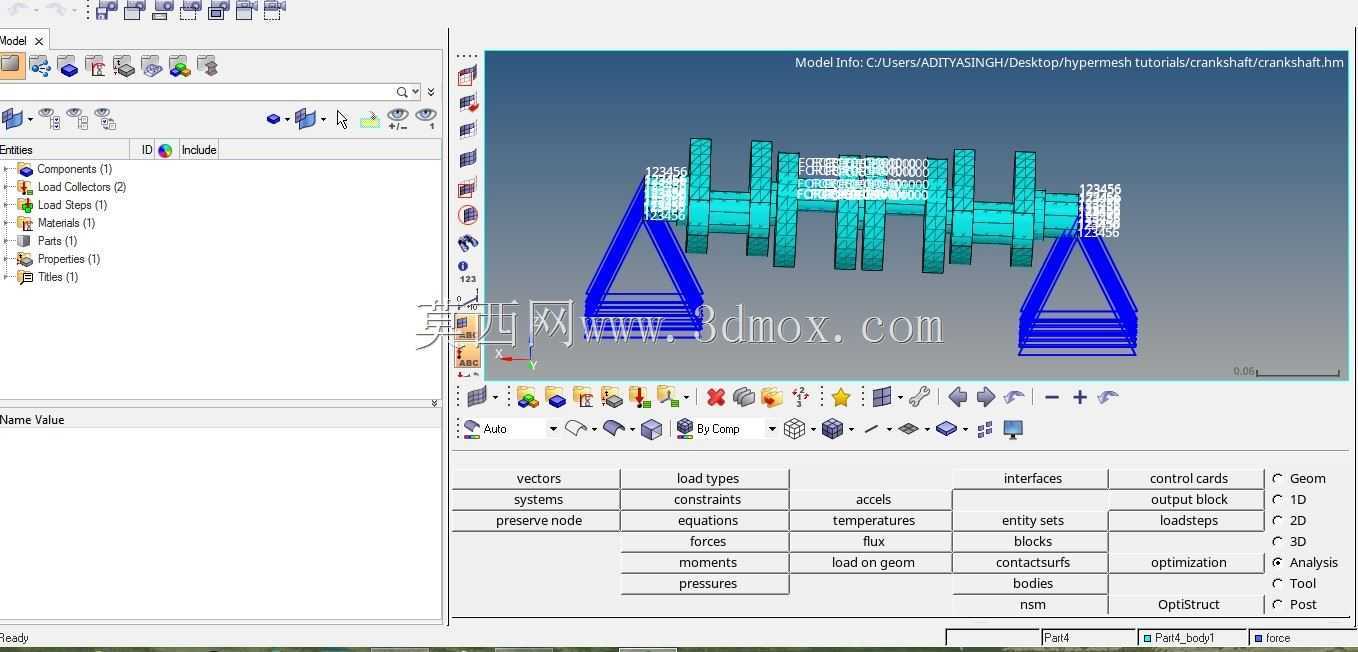

　　工况加载层面，静态分析选取额定做功冲程下的最大缸压工况作为校核场景，将连杆传递的爆发压力按照实际受力角度分解为径向与切向分量，施加在对应连杆轴颈的承载面上；主轴颈位置按照主轴承的实际支承特性添加约束，限制径向位移同时保留轴颈绕自身轴线的转动自由度，飞轮端按照整车传动系的匹配惯量添加扭矩负载，模拟动力输出端的反作用力。后处理阶段重点查看三个维度的结果：一是各主轴颈、连杆轴颈的最大等效应力，确认应力峰值是否低于材料的屈服极限，圆角位置的应力集中系数是否在设计允许范围内；二是曲轴整体的弯曲挠度与扭转变形量，变形过大会导致轴瓦间隙不均、油膜破裂，严重时出现磨轴抱瓦故障；三是各曲柄臂的刚度分布，判断是否需要调整臂厚或者优化截面形状来平衡各曲拐的受力偏差。

　　外形尺寸与安装边界方面，建模时严格参照整机缸心距确定相邻主轴颈的轴向间距，连杆轴颈的偏心距等于活塞行程的一半，直接决定活塞的运动行程与压缩机排量；曲轴的总长度不能超出缸体曲轴箱的内部安装空间，两端轴伸的直径、法兰连接孔的分布圆尺寸要和前端轮系、后端飞轮的安装接口完全匹配，轴向装配间隙需要预留热膨胀量，避免设备运行升温后曲轴出现轴向卡滞。日常工程应用中，这类仿真分析结构可以在样机加工前提前识别结构薄弱点，对比不同圆角半径、不同曲柄臂截面方案的强度差异，减少物理样机的试验次数，缩短动力机械的研发周期，也能为后续曲轴的锻造工艺、热处理强化工序提供结构优化依据。
