线性致动器搭配步进电机驱动机械臂结构

项目分类:工业机器人 发布时间:2026-01-20 ID:1127855
  • 线性致动器搭配步进电机驱动机械臂结构
  • 线性致动器搭配步进电机驱动机械臂结构
  • 线性致动器搭配步进电机驱动机械臂结构
  • 线性致动器搭配步进电机驱动机械臂结构
  • 线性致动器搭配步进电机驱动机械臂结构

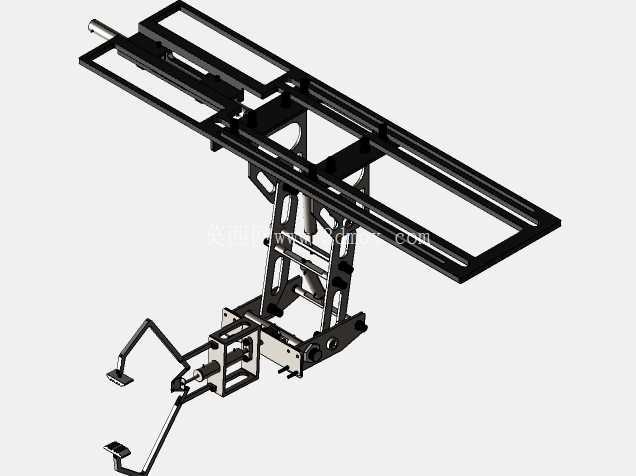

这款机械臂的驱动构型没有采用常规工业关节臂的串联旋转舵机方案,而是选用4个线性致动器搭配单台步进电机作为动力源,核心设计逻辑是在中小负载的精密位移场景下,兼顾结构刚性与重复定位精度,避免多旋转关节长期运行带来的回程间隙累积问题。从实际落地场景来看,这类构型的机械臂非常适配3C电子产线的小工件搬运、实验室精密试剂移取、轻量化工位的定点上下料作业,相比大负载六轴关节臂,它的运动路径更可控,单轴调试难度更低,不需要复杂的逆解运算就能完成固定轨迹的重复动作,对中小规模设备集成商的现场调试人员更友好。

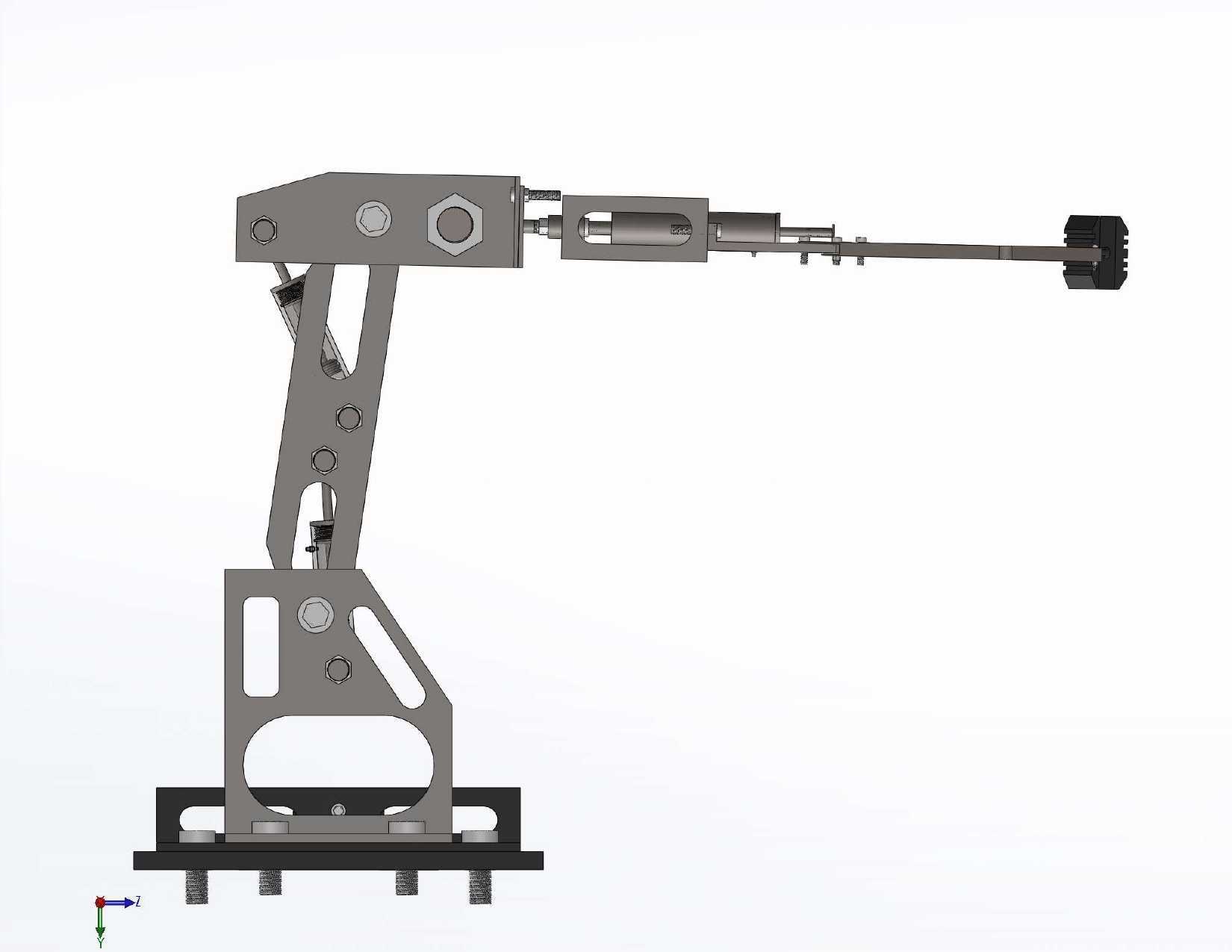

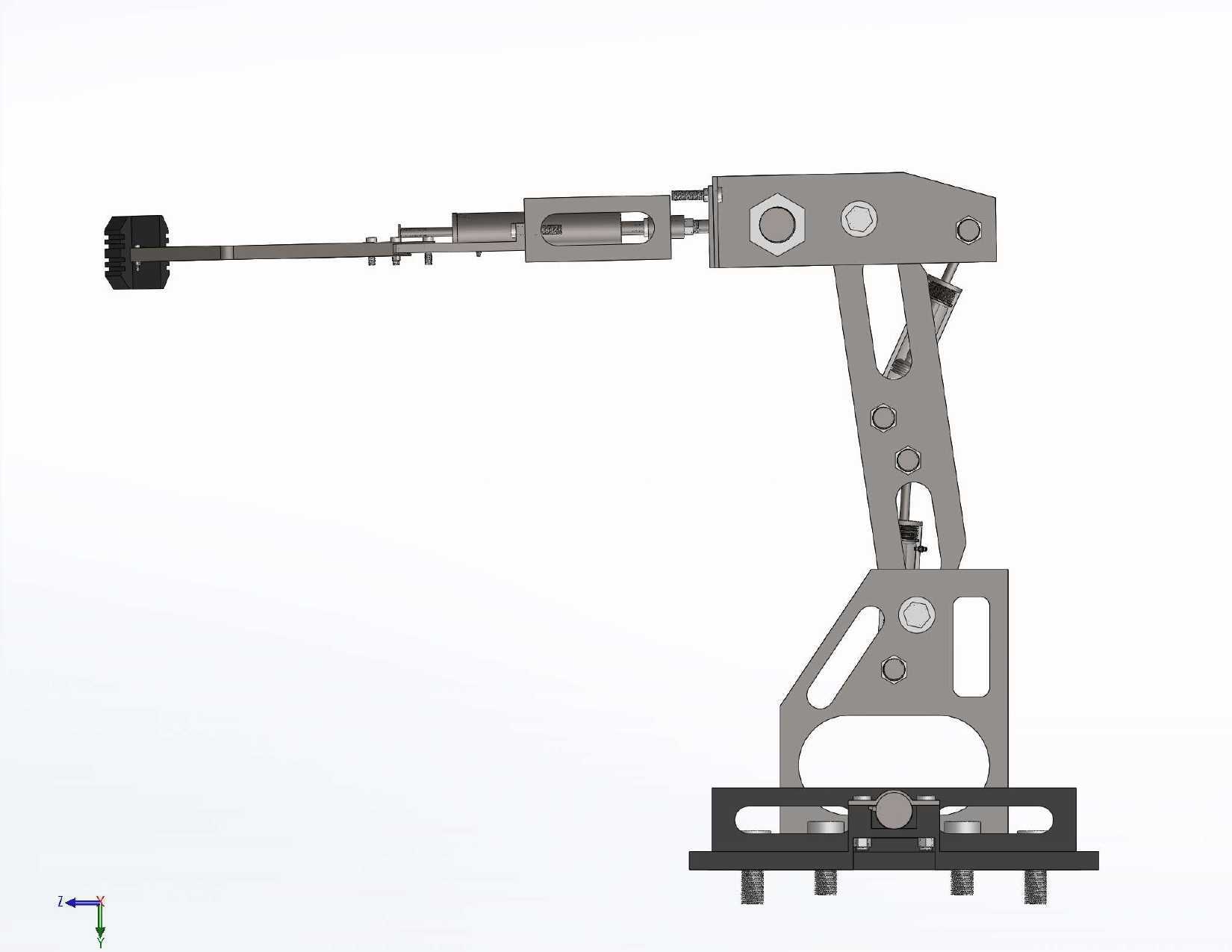

从结构设计细节来看,整个臂体的支撑构件全部采用镂空式钣金折弯+铣削加工的混合工艺,底座安装面预留了标准的通孔位,可直接适配工业铝型材工作台的T型槽安装,也能通过转接板固定在流水线侧边的立式支架上,安装边界的孔位间距参考了通用工装的安装规范,不需要额外定制转接件就能完成现场固定。臂身的主支撑臂做了大尺寸的椭圆镂空减重设计,在保证纵向抗弯截面模量的前提下,尽可能降低运动部分的自重,减少线性致动器的负载冗余,同时镂空结构也方便现场布线,驱动线缆可以直接从臂身内部穿过,避免运动过程中线缆与周边设备发生剐蹭。

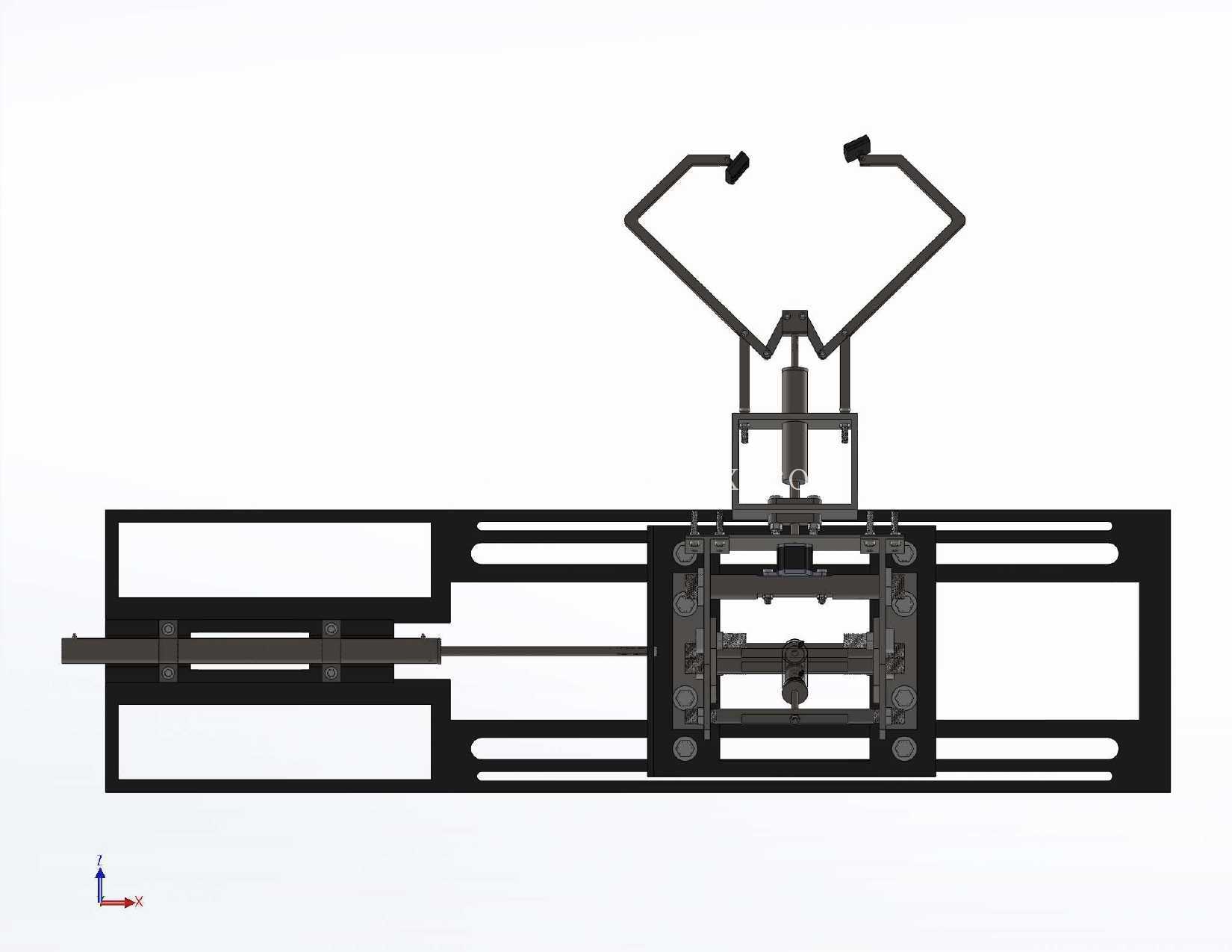

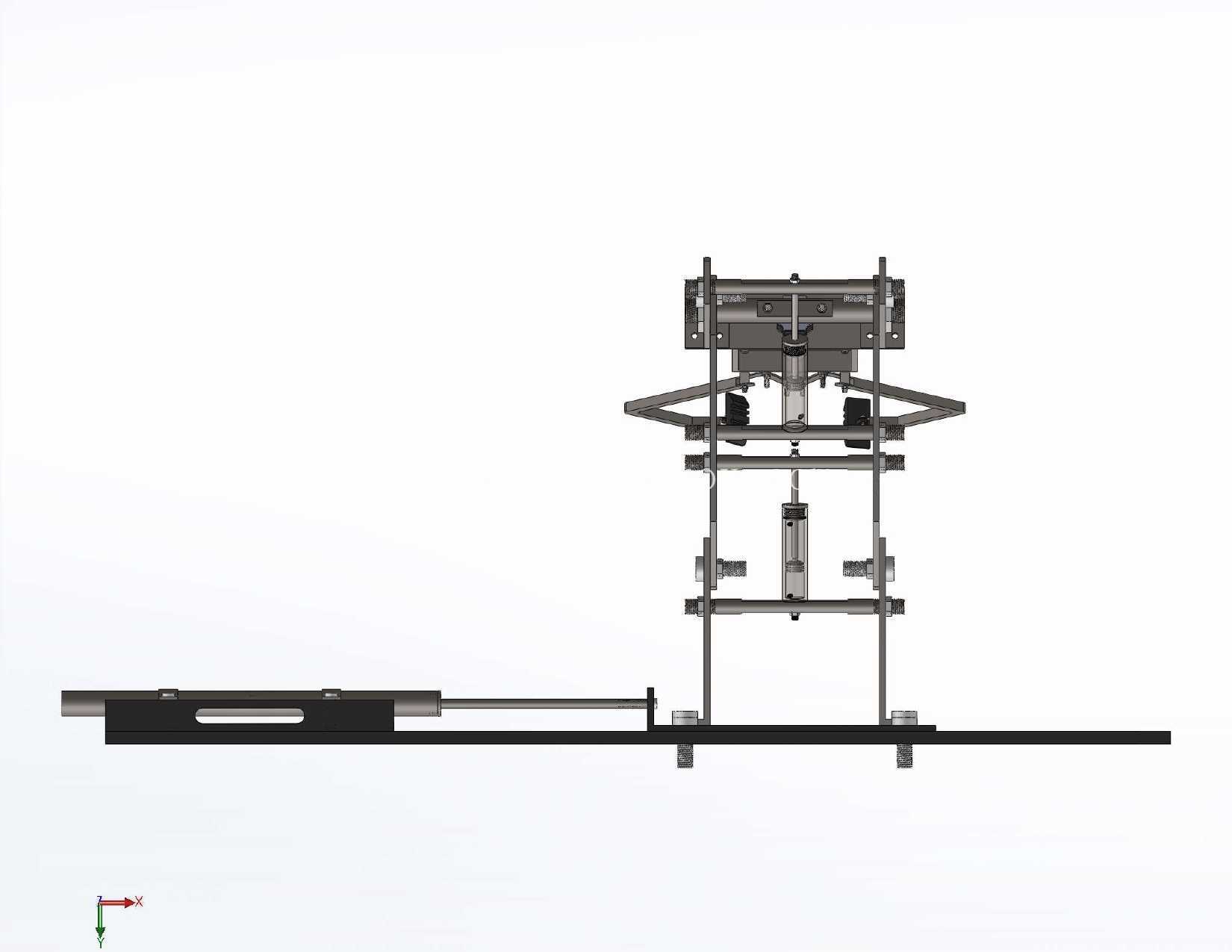

线性致动器的布置采用了分布式铰接方案,四个致动器分别对应大臂俯仰、小臂伸缩、末端姿态微调三个维度的动作,其中两个致动器协同控制大臂的俯仰角度,相比单缸驱动的结构,双致动器的受力更均衡,不会出现单侧偏载导致的铰接轴磨损过快问题;小臂段的线性致动器直接驱动末端执行器的水平伸缩,运动轨迹为直线,相比旋转关节联动实现的直线运动,它的响应速度更快,位置控制精度更高,适合需要精准插入、对位的作业场景。末端的步进电机负责驱动末端执行器的旋转动作,可搭配夹爪、吸盘、点胶头等不同的执行末端,拓展不同的工位功能。

在安装尺寸的边界设计上,底座的整体安装轮廓控制在小尺寸范围内,不需要占用过大的工位空间,臂体完全收缩时的整体高度适配常规流水线的工位安全高度要求,完全伸展时的作业半径可覆盖常规工位的上下料范围,不需要额外增加臂段延长件就能满足多数中小工位的作业需求。铰接部位全部采用自润滑轴承配合锁紧螺母的结构,长期运行不需要频繁加注润滑脂,维护成本更低,同时铰接点的限位结构做了硬限位设计,避免软件限位失效时臂体超行程运动撞到周边设备。

从实际使用的角度来看,这款机械臂的控制逻辑相对简单,四个线性致动器可通过普通的IO口控制伸缩量,步进电机通过脉冲信号控制旋转角度,不需要搭配高端的多轴运动控制器就能实现预设动作,对于预算有限的自动化改造项目来说,整体方案的成本可控,同时结构刚性足够应对1kg以内的轻负载作业需求,重复定位精度可满足多数3C装配、实验室自动化场景的要求。臂体的所有结构件都做了圆角处理,没有尖锐的突出边角,符合工业设备的安全设计规范,现场调试时不会出现剐蹭操作人员的风险。
