军用身份标识牌压印成型工装

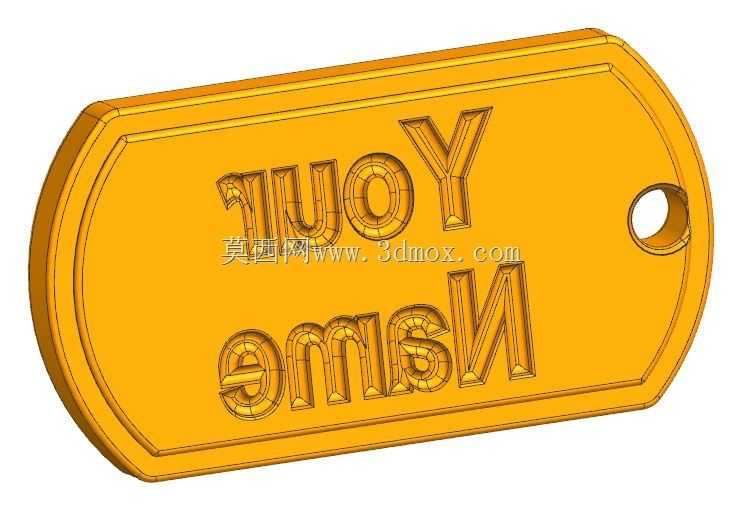

　　这套狗牌压印成型工装面向身份标识牌的批量压制成型工序开发，核心加工对象是单兵随身佩戴的金属身份牌，这类标识牌在战场人员识别、后勤物资溯源、户外应急装备配套、宠物身份挂牌量产等场景中都有稳定使用需求。工装整体围绕薄金属板材的冷压成型逻辑搭建，成型工位直接复刻身份牌的最终外形轮廓：牌体主体为长方圆角结构，一端预留穿挂挂绳、金属珠链的贯通圆孔，牌面预留两处凸起字符区域，分别压制自定义姓名与专属标识文字，字符凸起高度统一控制在1mm，字符边缘做0.3mm圆角过渡，既避免压印后锐边划伤佩戴者，也能降低板材冲压时字符边角处的应力集中，减少薄铝板、锌合金板压印过程中出现微裂纹的概率。

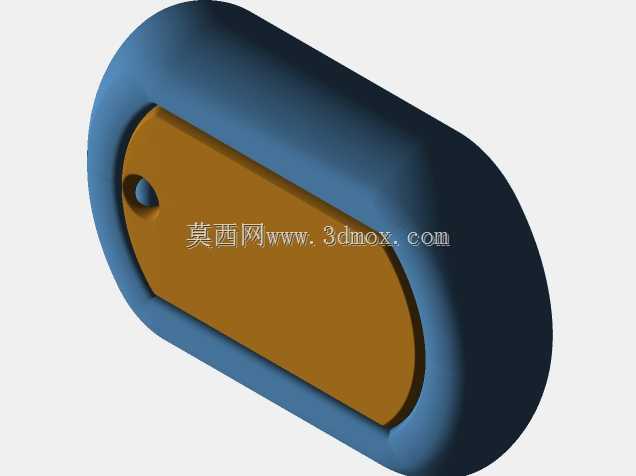

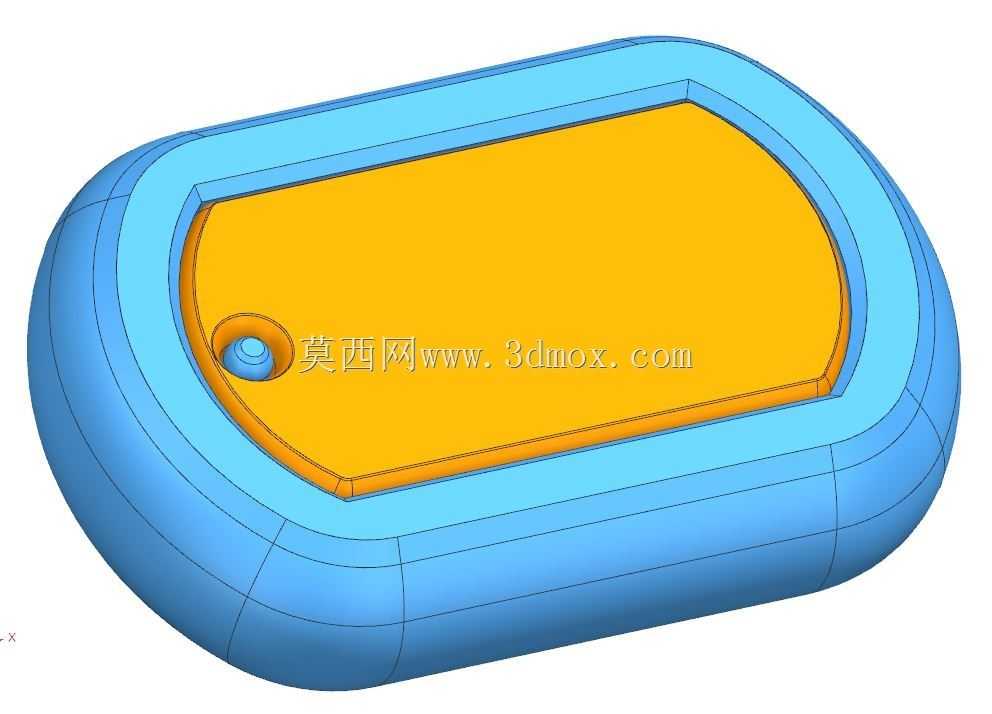

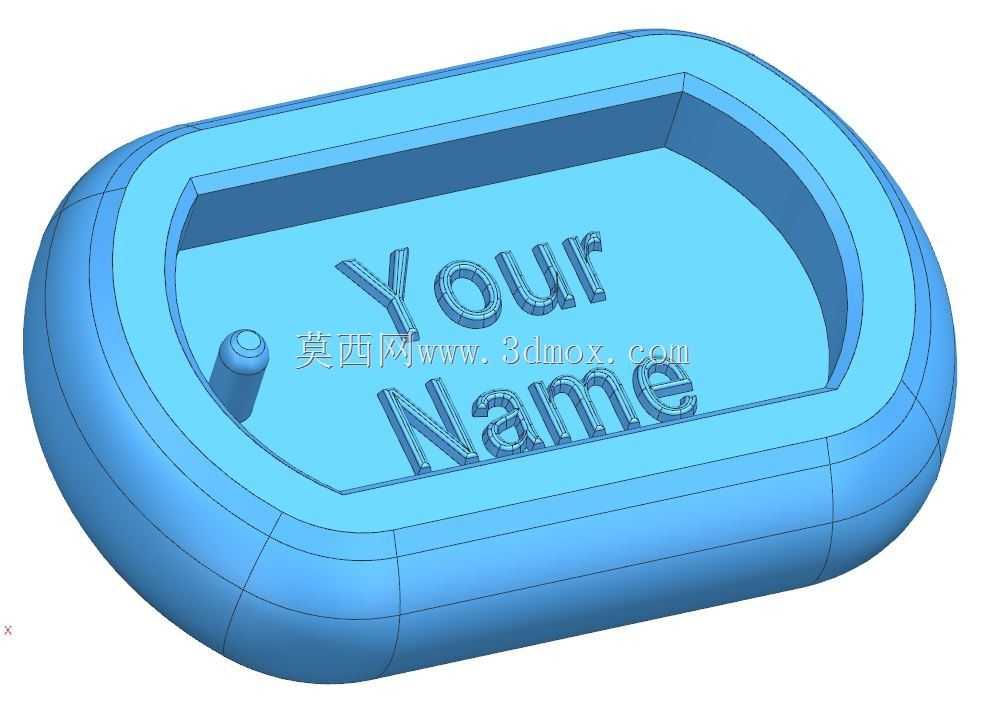

　　从实际产线使用逻辑来看，这套工装不需要搭配大吨位冲压设备，普通台式压力机即可完成合模压印动作。上模的型腔完全贴合狗牌正面的凸起字符与外轮廓倒角，下模设置对应深度的凹槽承托坯料，合模时首先完成牌体外形的冲裁落料，同步在牌体一端冲制穿绳孔，最后完成牌面字符的压印凸起，三道工序在一次合模行程内完成，不需要二次定位，单工位循环耗时不到两秒，小批量定制生产时可以快速更换字模镶块，调整需要压制的姓名、编号内容，不需要整体重做模腔，大幅缩短定制订单的换型周期。

　　设计过程中首先明确了牌体的安装与佩戴边界：成品狗牌厚度控制在1.5mm以内，穿绳孔直径匹配市面上通用的2.4mm波珠链、尼龙挂绳，孔边距离牌体端部预留3mm以上的实体宽度，避免挂绳长期拉扯后孔位开裂。牌体所有外轮廓边角都做R2以上圆角，字符凸起的侧壁设置15度拔模斜度，压印完成后开模时工件不会粘在上模，配合下模的简易顶料销就可以自动落料，不需要人工撬取工件。模腔的字符区域采用镶块式结构，不同字体、不同编号的字模可以单独拆卸更换，基体模架可以长期重复使用，只需要加工对应字样的小镶块就能适配不同客户的定制需求，相比整体式模腔能节省大量模具加工成本。

　　坯料适配范围覆盖0.8mm到1.2mm厚度的铝板、铜板、低碳钢板，压印时材料在型腔内缓慢流动填充字符凹槽，0.3mm的文本边缘圆角可以让材料流动更顺畅，不会在字符笔画末端出现缺料、塌角问题。模架的导柱导套采用标准件装配，合模间隙控制在0.02mm以内，保证上下模的字符型腔完全对齐，压出的文字不会出现重影、偏移。日常生产中这套工装除了加工军用身份牌，也可以直接适配宠物挂牌、文创金属吊牌、设备资产标识牌的压印作业，只需要更换对应外形的型腔镶块和字模，就能快速切换产品品类，不需要重新搭建整套模架。针对三维建模环节，所有字符凸起、圆角、拔模斜度都做了全参数化关联，调整牌体整体长宽尺寸时，孔位、字符位置、外轮廓倒角会同步更新，结构工程师只需要输入客户要求的牌体尺寸、文字内容，就能快速生成对应的加工模型，直接导出加工程序完成模腔铣削，整个设计到试模的周期可以压缩到两个工作日以内，完全适配小批量多批次的标识牌定制生产节奏。试模阶段只需要微调合模高度，就能保证字符凸起饱满、外轮廓冲裁断面光滑，后续批量生产中几乎不会出现飞边、毛刺超差的问题，后续表面阳极氧化、激光打标工序也不需要额外打磨牌体边缘。
