矿用立式轴流涡轮通风扇结构设计

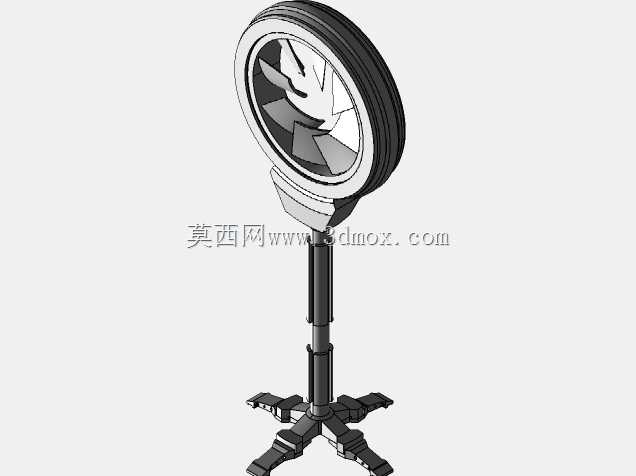

　　这套轴流涡轮风扇的结构方案，最初是围绕井下竖井局部通风的工况展开，整机采用立式落地支撑搭配环形导风风筒的布局，和常规壁挂、管道内嵌式轴流风机的安装逻辑有明显区别。井下掘进工作面、竖井中段临时作业点经常需要沿井筒轴向持续输送新鲜气流，把作业面聚集的污风、粉尘顺着井巷方向推至排气区段，传统卧式风机要么需要额外搭建架空托架，要么送风方向和竖井轴线存在夹角，气流在井壁处容易形成折返涡流，有效送风距离被大幅折减。这套结构把风筒主体架设在可调节立式支撑杆顶端，底部三爪支撑脚直接落在井巷平整地坪上，不需要在岩壁上打膨胀螺栓固定，临时转场时拆解支撑杆和底座即可搬运，非常适合采掘工作面推进过程中频繁移位的通风需求。

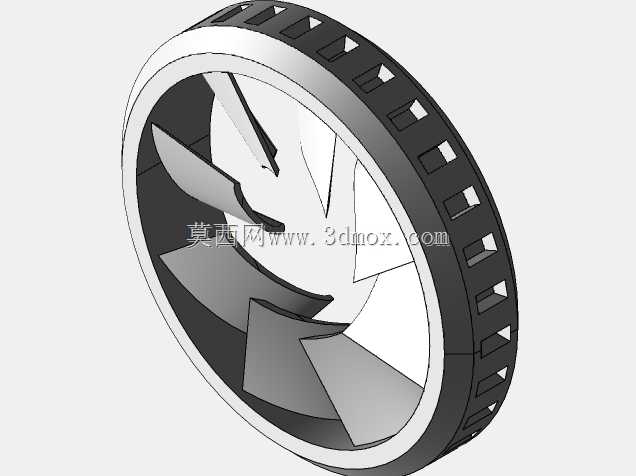

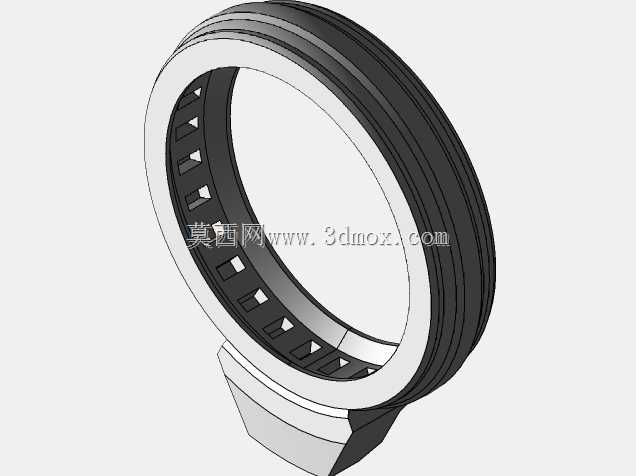

　　从风筒段的结构细节来看，环形外圈采用双层加厚壁面设计，内层壁面和涡轮叶片叶尖保留均匀径向间隙，间隙值控制在叶展长度的千分之五以内，既避免叶片运转时和筒壁发生刮擦，又能减少叶尖间隙的气流泄漏损失。涡轮扇叶采用大安装角宽叶片构型，叶片根部和中心轮毂做圆弧过渡，轮毂内部预留驱动电机的安装腔，电机输出轴和叶片轮毂通过平周向键配合，轴向用锁紧端盖限位，运转时叶片承受的气动扭矩可以均匀传递到转轴，不会出现单叶片受力过载的问题。风筒后侧预留后置导叶的安装卡位，当前方案如果搭配固定导叶，就可以把叶片出口的旋转气流整合成沿风筒轴向的平行射流，送风指向性更强；如果更换成可调节角度的活动导叶，还能根据井下巷道的风阻变化调整导叶安装角，在低风阻工况降低电机功耗，高风阻工况提升出口风压，适配不同掘进长度的通风需求。

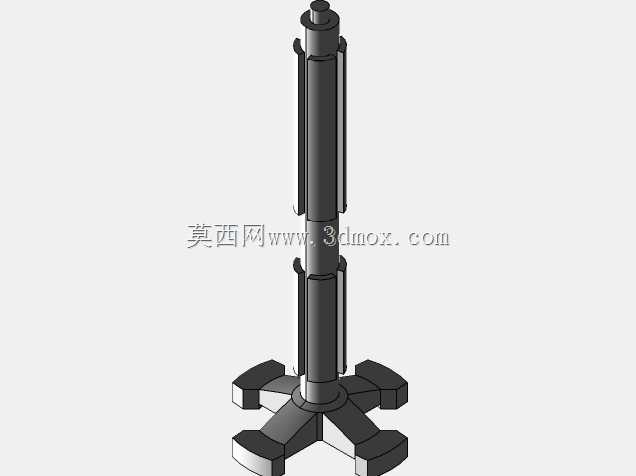

　　支撑结构部分采用分段式伸缩杆设计，杆体截面为多边形，相邻杆段嵌套后通过侧向弹簧销定位，高度调节档位覆盖作业面人体呼吸带高度到井筒上部通风带的区间，调整到位后锁止销完全嵌入杆段定位孔，承重后不会出现自行下滑的问题。底部三爪支脚呈一百二十度均匀分布，每个支脚末端做加宽防滑垫板，垫板和地面接触面积放大后，整机运转时的振动可以分散到地坪，即使风筒出口气流存在小幅脉动，整机也不会出现侧翻偏移。支脚和中心杆座采用铰接结构，运输时可以把三个支脚向上翻折收拢，整体外轮廓尺寸缩小一半左右，在竖井罐笼、井下窄轨运输车上都能顺利装载。

　　设计过程中首先要锁定的边界是风筒的通流直径，这个参数直接决定整机的送风流量，通流面积和叶片轴向风速的乘积就是理论送风量，井下作业面所需风量按照作业人数、爆破后排尘风速、瓦斯稀释要求三个维度核算后，再反推风筒的最小内径，风筒壁厚按照井下搬运碰撞的防护要求选取，外层壁面还要留出加装消音棉的夹层空间，降低风机运转时在狭长井巷内产生的噪音反射。整机的安装边界主要集中在底部支撑区域，三爪展开后的最大外接圆直径要适配井巷人行道的宽度，不能挤占矿车通行轨道，风筒最高点和竖井顶部管线、吊挂缆线要留出足够安全间隙，避免支撑杆升高后风筒剐蹭井下供电、排水管线。

　　从气流组织的实际用途来看，这类轴流风扇不需要复杂的风道转接，气流沿风筒轴向直吹，风阻远高于普通民用落地扇，即使井下巷道存在一定的沿程阻力，出口气流也能保持较长的射流距离。扇叶的叶型采用等环量设计，从叶根到叶尖的安装角逐步减小，匹配不同半径处的圆周线速度，让整个叶高范围内的气流做功量保持均匀，不会出现叶尖区域气流过载、叶根区域气流滞止的问题。风筒前端环形边框做圆弧翻边处理，进气侧气流可以平顺汇入风筒，避免入口边缘产生尖锐的进气涡流，降低入口气动噪音。

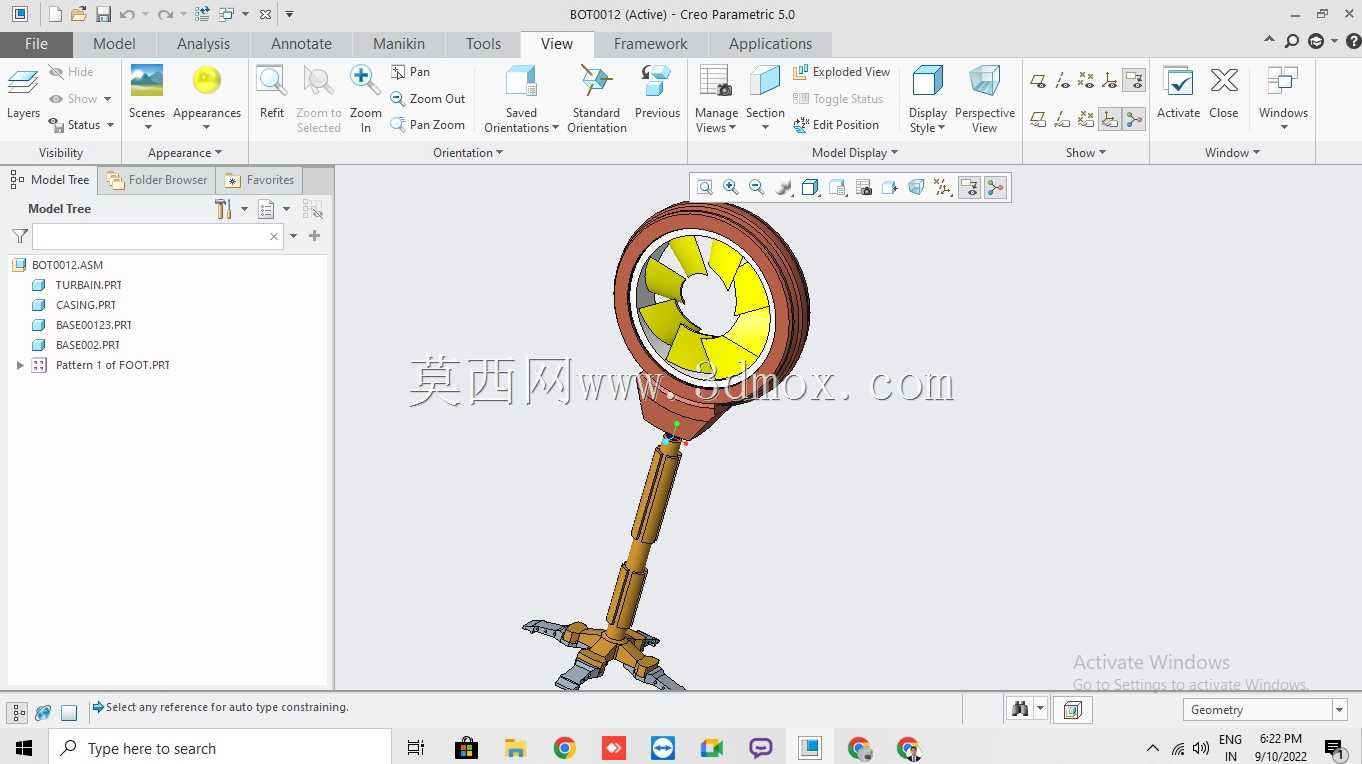

　　整套结构的装配逻辑完全按照井下现场维护的便利性设计，扇叶、轮毂、风筒、支撑杆、底脚各部件之间都采用快拆紧固件连接，不需要专用大型工装就能完成拆解更换，井下作业环境潮湿、粉尘浓度高，所有铰接部位、调节销孔都预留了润滑脂加注空间，长期使用也不会因为锈蚀导致支架无法调节。和传统的矿井局部通风机相比，这套立式结构不需要依附管道、岩壁安装，转场灵活，气流方向和竖井轴线完全重合，通风效率更高，既可以作为井下独头掘进面的临时通风设备，也可以在井下机电硐室、维修硐室作为定点降温送风设备使用，结构件全部采用常规机械加工工艺即可成型，没有复杂的异形曲面加工难点，三维建模过程中所有配合面的公差、安装间隙都按照井下工程实际工况预留，装配完成后可以直接验证整机运动干涉、支撑稳定性和气流通道的通流合理性。
