弹簧摇头笑脸卡通公仔摆件结构

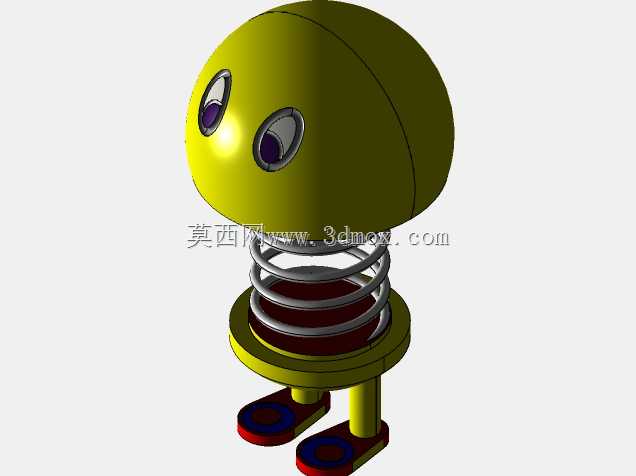

　　该结构以弹簧承载头部为核心，将卡通表情、弹性连接和小型支撑底座组合成可晃动的趣味摆件。头部采用近似球形的封闭壳体，表面布置两只椭圆形眼睛，眼部由外圈深色轮廓和内层深色瞳孔构成，视觉重心集中在正面偏上区域。球形头部下方不设置刚性颈轴，而是通过圆柱螺旋压缩弹簧与底座相连，弹簧中径明显小于头部直径，既保留头部左右、前后摆动的自由度，又利用弹簧自身回中能力使晃动后逐渐恢复直立姿态。弹簧下端落在圆形承托盘上，承托盘边缘形成环形凸缘，可约束弹簧底端径向位移，避免反复摆动时弹簧脱出。承托盘下方延伸出两根平行柱状支腿，支腿底端连接扁平脚片，脚片采用红蓝分层色块表现鞋底与鞋面边界，整体支撑跨度小于头部直径，适合放置在桌面、仪表台或展示柜平面。

　　从实际使用场景看，这类弹性摇头结构常用于车载装饰、桌面减压摆件、文创礼品和儿童玩具外观验证。车辆行驶或桌面受到轻微触碰时，头部惯性使弹簧产生弯曲与扭转复合变形，笑脸部分随之缓慢摇摆；弹簧圈数、线径和中径决定晃动频率与衰减时间，圈数较多时摆动柔和，线径较粗时回弹力更强。设计时需要重点控制头部质心位置，若质心偏离弹簧轴线过大，静止状态会出现持续偏头；若头部过重，则弹簧长期受压并产生残余变形。较合理的布置是让球形头部的质心尽量落在弹簧轴线上，眼部造型仅作为外观特征，不额外增加单侧重量。

　　底座部分承担稳定和限位两项功能。圆形承托盘可采用薄壁圆盘加中心定位凸台的形式，弹簧端部套入凸台后形成周向定位；两支腿从盘底向下延伸，腿间留出开放空间，使整体看起来轻巧，同时脚片扩大接地面积。脚片底面应保持共面，若三点或四点接触不一致，摆件在光滑台面上容易随摇头动作发生滑移。支腿与承托盘交接处需要保留圆角过渡，避免塑料件或快速成型件在薄厚突变位置产生应力集中。对于面向玩具验证的结构，脚部边缘不宜出现尖锐棱边，外轮廓可做小圆角处理。

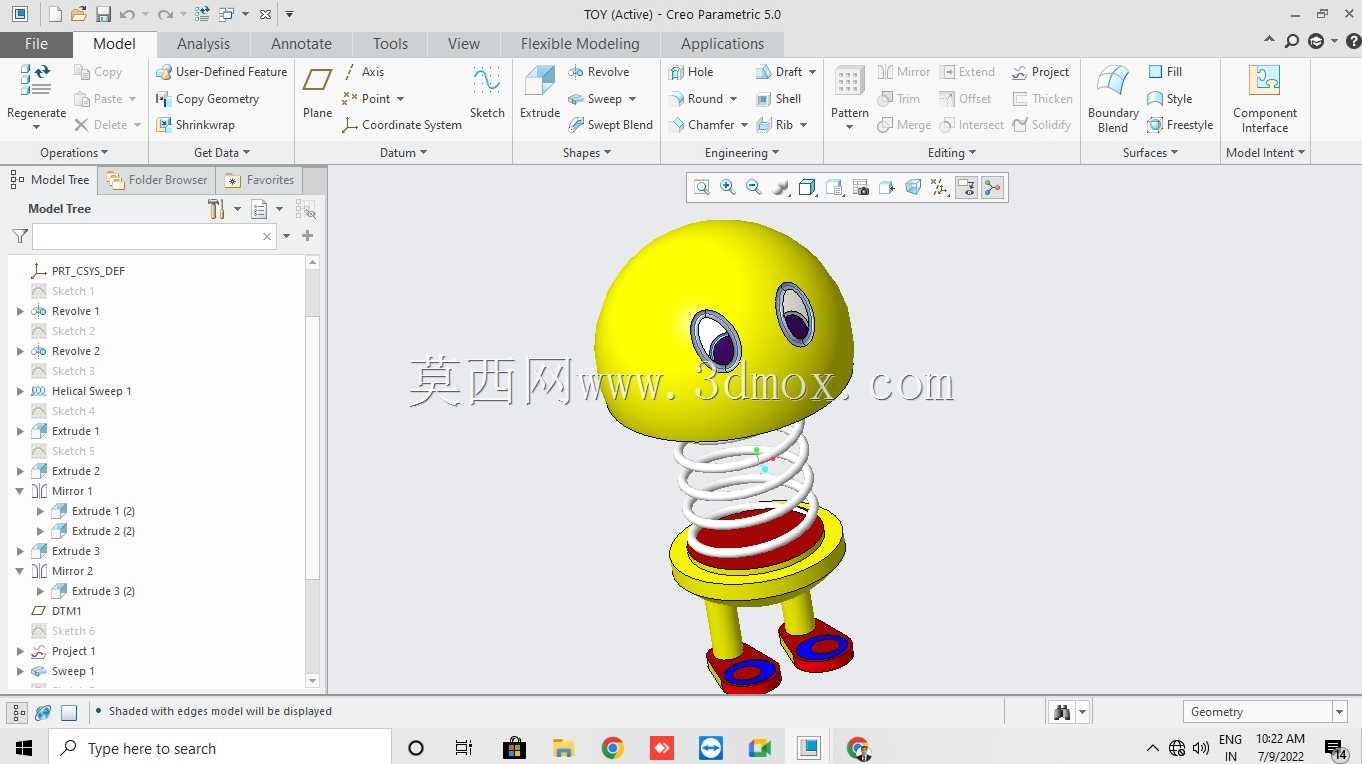

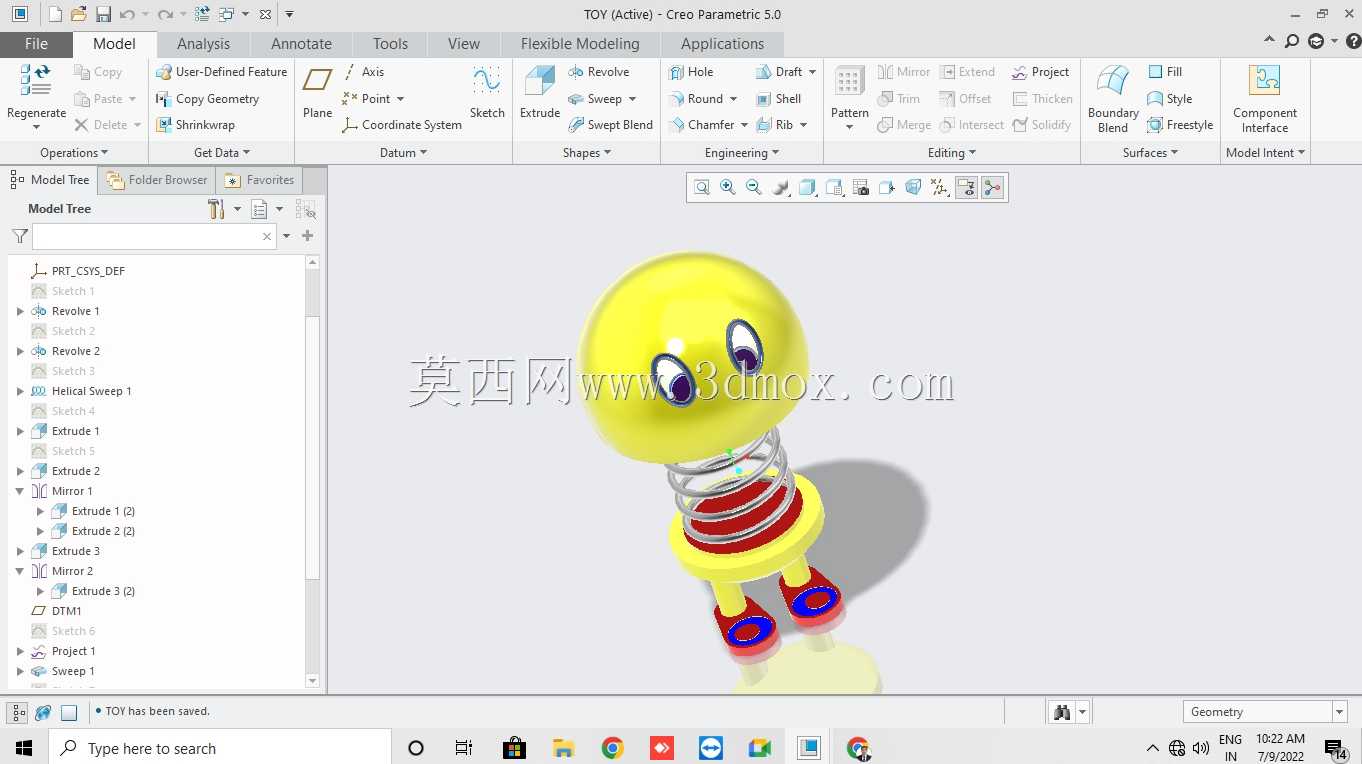

　　建模时可按头部、弹簧、承托盘、支腿和脚片分块组织。球形头部通过旋转或放样生成对称壳体，眼睛以独立曲面贴片或浅凹槽表达，保证正面表情清晰；弹簧使用螺旋线扫描成型，端部并紧或磨平的处理可根据装配需求选择，底端与承托盘之间建议保留同轴配合关系。承托盘、支腿和脚片可合并为一个下部支撑组件，便于后续装配检查。干涉检查应覆盖弹簧最大摆动工况，不仅要看静止状态下头部与弹簧是否贴合，还要模拟头部倾斜后球壳下缘与承托盘外缘的间隙，防止摇头角度稍大时发生硬接触。

　　安装边界方面，整体高度主要由头部半径、弹簧自由高度和支腿高度决定，弹簧段占总高比例较大，是运动空间的主要来源。 footprint 由两只脚片的外接矩形决定，摆放面只需平整即可，不需要螺栓固定。若用于车载场景，脚片底部可增加防滑垫或配重盘，降低摇头过程中整体跳动；若用于儿童玩具，应限制弹簧外露间隙，防止手指进入螺旋圈夹伤，也可在弹簧外侧增加柔性护套。该结构不承担传动载荷，设计重点不在高强度，而在质心配平、弹簧回中、底座稳定性和外观曲面连续性之间取得平衡。
