摇臂钻床3/8英寸暗销斜角钻孔定位夹具

　　车间里遇到斜向暗销孔加工，最头疼的不是钻头不够硬，而是手持电钻或摇臂钻的进给方向很难稳定贴住工件表面，稍微一偏，销孔轴线就歪，后续压入定位销时要么别劲、要么配合间隙超差。这套3/8英寸暗销角夹具，正是为解决这类斜面孔系定位而做的辅助工装，本体采用金属插件嵌入塑料替代座的组合思路，既保留了钻套部位的耐磨与导向刚性，又让整体夹持部分可以快速滑入、贴合在摇臂钻工作台或工件基准面上。

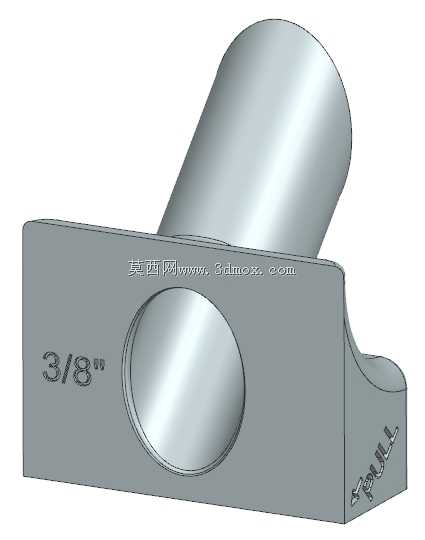

　　从结构上看，夹具主体由一块带圆弧过渡的块状底座和一根倾斜圆柱导向筒组成。底座正面加工出3/8英寸规格标识，便于操作工在多规格钻套混放时快速辨认；侧面预留圆形通孔，可用于穿入锁紧螺栓、定位销或压板螺钉，把夹具固定在机床T型槽、工装平台或工件本身的工艺孔上。倾斜圆柱筒内部构成钻头导向通道，其轴线与底座贴合面形成固定斜角，使钻头在切入铸件、焊接件、型材或塑料件时不会因单侧受力而滑移。

　　实际使用场景多集中在修配、工装改造和小批量零件加工。比如机架上需要加工斜向定位销孔，工件已经装配到位，大型镗床不便装夹；或者木工、塑料夹具本体上要加装金属销套，原塑料件导向寿命不足。此时将该夹具贴紧预先找正的基准面，让导向筒朝向目标孔位，钻头穿过筒腔进行进给，就能把原本依赖手感的斜孔加工转化为受控的定角度钻孔。底座端部的拉拔结构也方便在钻削完成后从定位槽中滑出或拆卸，避免铁屑卡滞。

　　设计思路上，金属插件承担核心导向功能，表面硬度和耐磨性远高于纯塑料件，能够反复承受钻头、铰刀或销子冲头的接触；外部包覆或配合的支座则负责成型复杂握持面、减重和防滑。NX/UG建模时，圆柱导向筒与底座之间采用圆角加强过渡，减少钻削轴向力在根部形成的应力集中；底座底面保持平整，作为主要安装基准，侧面圆弧轮廓则用于避让工件凸台、焊缝或夹具压脚。

　　安装边界方面，底座需要贴合在连续、刚性足够的平面上，若工件表面为毛坯氧化皮或焊接飞溅，应先打磨出小平面，防止夹具倾斜。圆形锁紧孔的位置决定了压板或螺栓的布置空间，设计装夹方案时要保证压紧点靠近导向筒受力区，而不是压在悬臂末端。导向筒上端需留出钻头更换和排屑空间，下端与工件表面之间不宜悬空过高，否则导向长度不足会削弱角度保持能力。

　　钻削过程中，夹具主要承受轴向进给力和少量扭转趋势，因此定位销与锁紧螺栓应形成两点以上约束，防止本体绕接触点转动。对于3/8英寸孔径，导向通道与钻头之间采用小间隙配合，既能让钻头顺利通过，又能抑制钻头摆动；若用于铰孔或压入暗销，可在同一基准下更换导向套，保证孔与销的同轴度。

　　外形上，块状底座提供稳定支撑，倾斜筒体明确表达进给方向，刻印规格和拉拔方向标识降低误装概率。整体没有复杂传动机构，却把角度定位、导向、夹持和快速拆卸集中在一个小工装上，适合维修车间、工装试制、五金加工和装配现场作为摇臂钻或手持电钻的辅助定位装置使用。
