创意手势造型U盘外壳结构设计

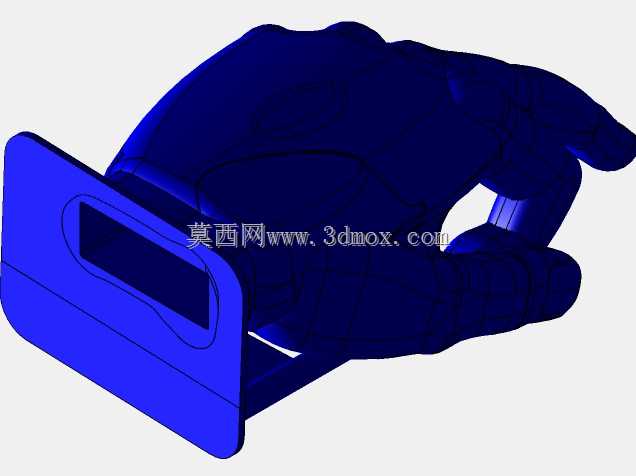

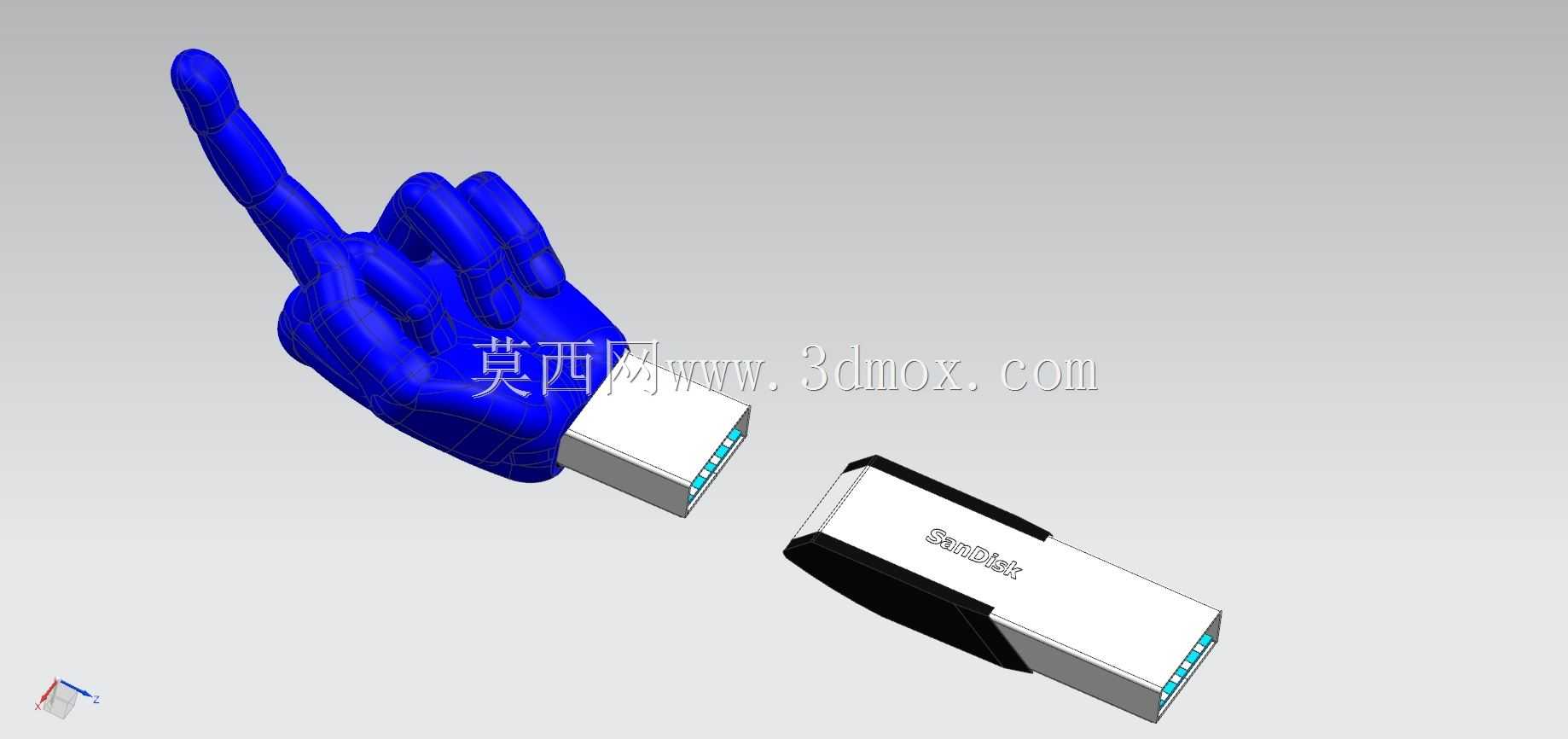

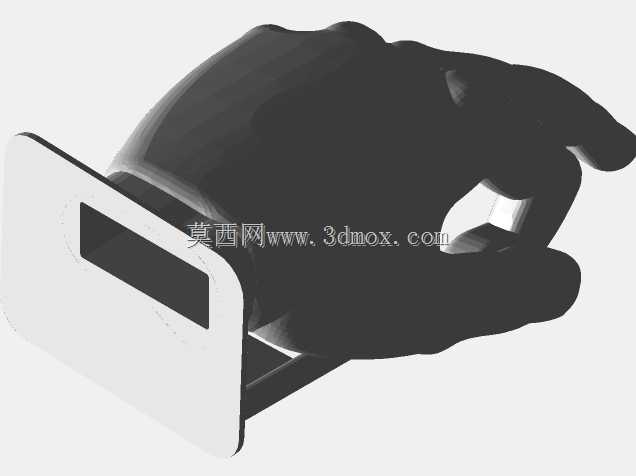

　　这套结构的设计出发点，是把日常随处可见的闪存盘从千篇一律的长条直插形态里解放出来，做成握持手势的趣味造型，同时完全保留标准USB3.0闪存盘的插接使用功能。整个壳体分为手掌造型的握持主体和前端的插接安装座两部分，前端的矩形开槽是核心安装边界，槽口的内空尺寸完全匹配常规SanDisk Ultra Flair这类超薄USB闪存盘的金属插头段轮廓，开槽深度控制在刚好让闪存盘金属触点完全露出、盘身尾部可以藏入手掌壳体内部的范围，不需要额外做卡扣或者粘接凸台，实际装配的时候只需要把成品闪存盘的尾部多余塑料壳体做小幅裁切，去掉盘身末端凸起的挂孔结构，再把盘体顺着开槽推入手掌内部的预留空腔，就能靠槽壁和盘身的过盈配合完成固定，插拔USB接口的时候整个手势外壳可以作为施力握持部位，不用直接捏着细小的闪存盘金属段发力，反复插拔也不会出现盘体和外壳松脱的情况。

　　从实际使用场景来看，这类造型外壳既可以作为个人数码配件的个性化改装件，也可以作为展会、创意活动的定制礼品载体，手掌手势的造型辨识度远高于常规纯色U盘外壳，放在桌面、插在机箱前置接口上都能快速识别，不会和同事的普通闪存盘混淆。结构建模的时候优先处理的是安装接口的公差配合：前端安装座的平板厚度做了加厚处理，避免USB插头反复插入主机接口时座体出现弯折变形，开槽的两侧内壁预留了0.1毫米的装配间隙，既不会因为间隙过大导致盘体晃动，也不会因为过盈量太大导致装配时撑裂塑料壁面。手掌部分的曲面是按照人体手部自然半握的姿态构建的，手指的弯曲弧度、掌心的凹陷轮廓都做了等壁厚处理，整个壳体的内壁厚度统一控制在1.8到2.2毫米之间，不管是采用光固化3D打印做小批量定制，还是开注塑模做量产，这个壁厚都能保证冷却或者固化过程中不会出现缩痕、变形，手指的细小关节位置没有做尖锐的棱角过渡，全部倒了R0.5以上的圆角，既避免打印或者注塑时出现应力集中断裂，也能保证日常手持插拔的时候不会刮伤手指。

　　安装边界方面，前端平板座的外轮廓尺寸比标准USB接口的金属屏蔽罩宽出8毫米左右，这个宽度设计是为了在闪存盘插入主机接口之后，平板座会贴在主机接口的端面外侧，起到限位作用，避免整个U盘插得过深导致后期拔出困难，同时平板座和手掌主体的衔接位置做了三角加强筋，从座板背面延伸到掌心位置，消除两个部件衔接处的应力集中，就算用户直接拽着手掌部分拔U盘，也不会把安装座从手掌上扯脱。手掌内部的空腔不是完全实心挖空，而是顺着闪存盘插入的走向做了长条形的容纳通道，通道的截面尺寸比闪存盘盘身大0.3毫米，装配的时候可以在通道内壁点少量快干胶，进一步固定盘体，避免长期使用后盘体在壳体内转动。外观曲面的处理上没有做多余的镂空或者薄边结构，所有外表面都是连续顺滑的曲面，没有出现壁厚小于1.2毫米的薄弱位置，哪怕是指尖的最远端，实体厚度也保持在1.5毫米以上，日常放在包里和钥匙、其他杂物摩擦也不会出现指尖断裂的问题。

　　结构设计阶段还考虑了不同使用工况的兼容性：如果用户不需要改装原厂闪存盘，也可以把这个壳体作为纯创意摆件，前端的开槽可以直接作为普通USB公头的保护套，插在外露的USB接口上起到防尘防磕碰的作用；半握的手势造型底部做了小幅的平面找平，放在桌面上的时候可以保持直立，作为桌面小摆件的同时不会轻易倾倒。整个结构没有设计额外的活动零件，所有特征都是一体化成型，不需要后续组装额外的卡扣、盖子，既降低了小批量制作的成本，也避免了小零件丢失的问题。建模过程中所有配合尺寸都按照实际闪存盘的实测尺寸做了匹配，开槽的开口边缘做了0.2毫米的导入倒角，闪存盘推入的时候可以自动对准中心，不会出现插偏刮伤盘体电路板的情况。
