修边割草机切割高度调节垫片

　　庭院维护和市政绿化作业中，手持式修边割草机长期承担草坪边缘修整、树池周围清草、路沿石旁贴边切割等任务。设备前端的旋转打草头依靠高速甩出的尼龙绳完成切割，绳线在离心力作用下形成近似圆形的切割平面。实际使用时，操作人员需要根据草况、地面起伏和修边深度，控制打草头相对地面的高度；若切割平面过低，尼龙绳会频繁抽打硬化地面、路沿石或泥土，造成绳线快速磨损、断裂和卷绳不畅；若切割平面过高，则草茬留长，修边线条不清，需要反复返工。

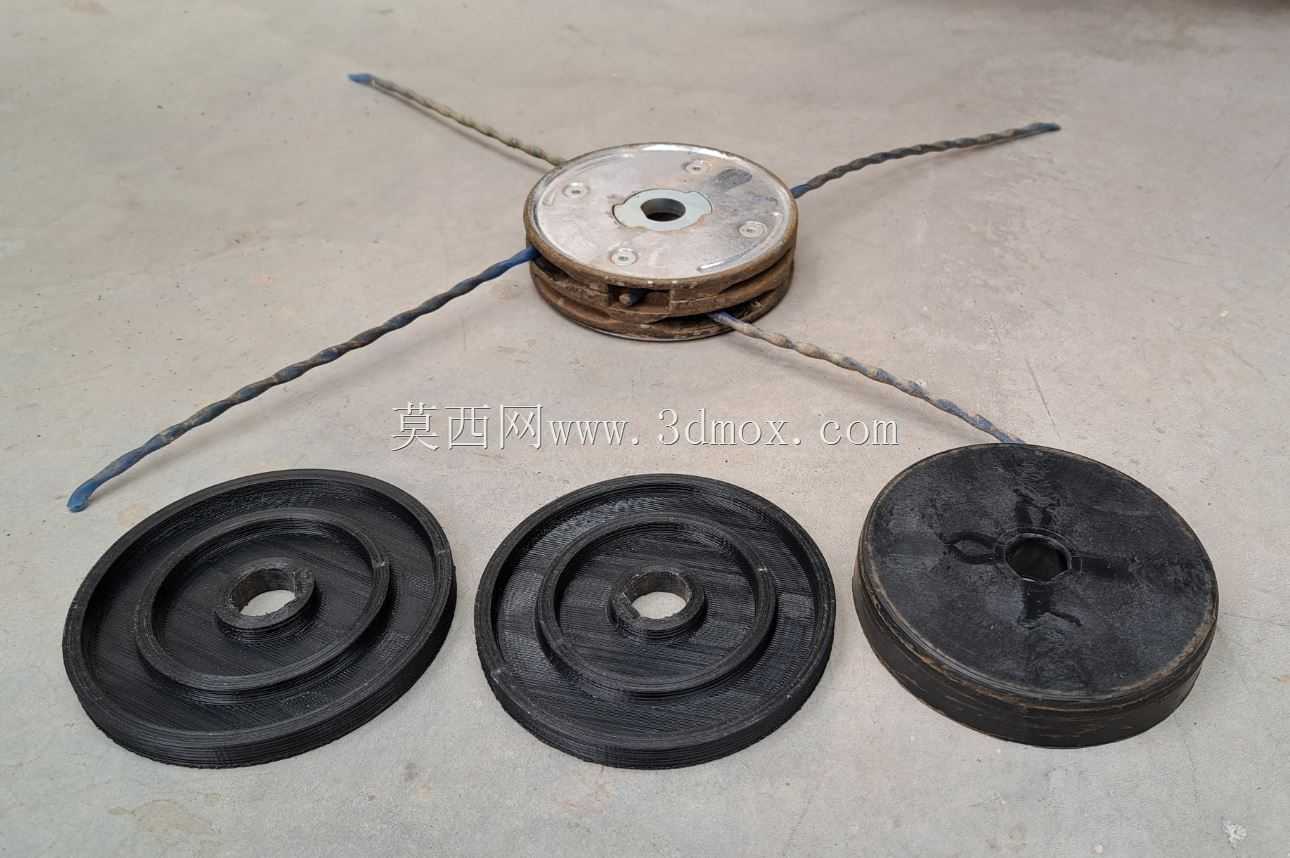

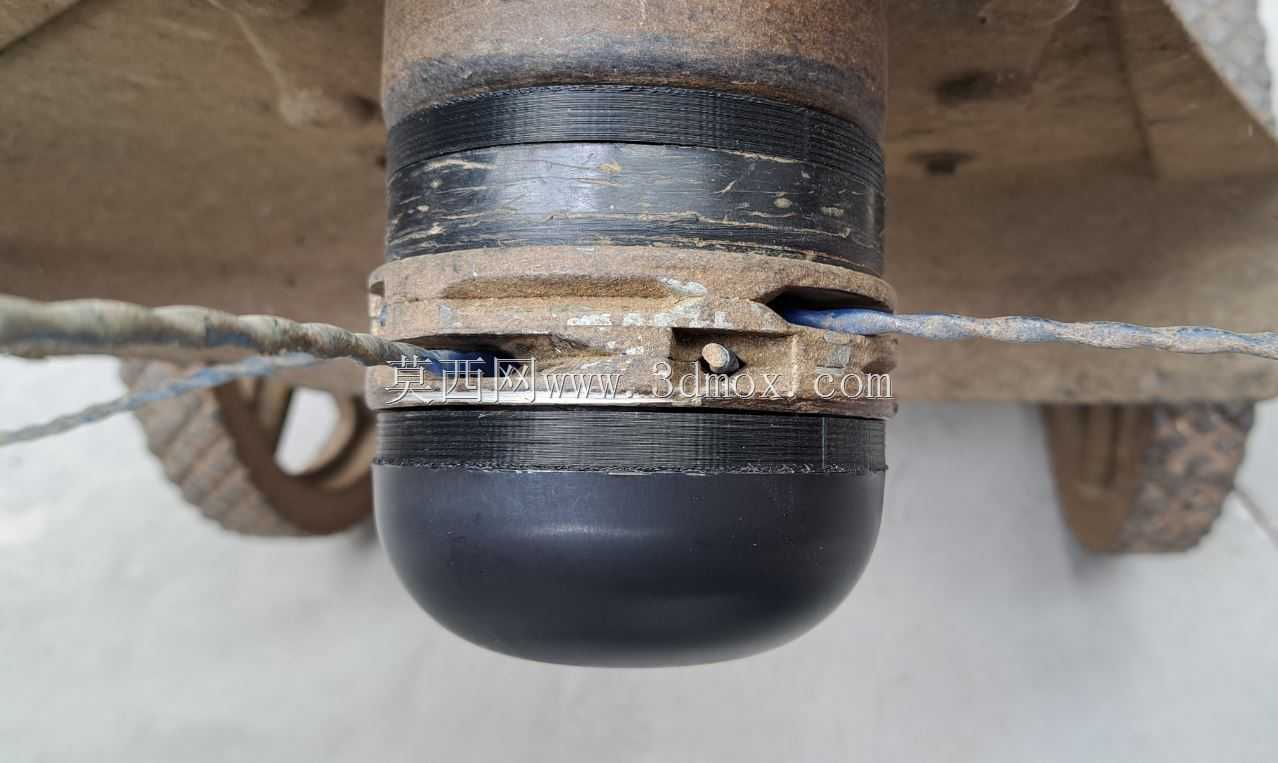

　　该垫片围绕割草机打草头的安装边界进行设计，核心作用是在不更换主机、不改动动力轴和锁紧结构的前提下，通过叠加垫片改变打草头与快速锁定头之间的轴向位置，从而微调尼龙绳切割平面的高度。结构上，垫片采用圆盘式外形，中心设置与安装轴配合的通孔，盘面布置环形台阶和加强筋，外缘形成与打草头壳体相贴合的支撑面。安装时，垫片可放置在修剪头上方或下方，利用厚度叠加形成不同的轴向补偿量；单片厚度取原始垫片的一半，使高度调节档位更细，避免原有两片较厚垫片只能在少数高度之间切换的问题。

　　从现场使用逻辑看，打草头并不是单纯靠螺纹锁紧后就固定不变。割草机在贴边作业时会受到地面接触、草茎阻力、绳线甩出不平衡以及操作者按压角度变化的影响，打草头壳体与锁紧头之间需要保持稳定的轴向定位。垫片若只做成平板，虽然能够补偿距离，但在反复振动和拆装后容易出现偏摆、局部压痕或配合面悬空。因此该结构在盘面上设置同心环槽和凸台，使载荷沿环形区域传递，中心孔附近保留足够壁厚，外缘则通过台阶面限制打草头壳体的径向窜动。这样既保证垫片能够承受锁紧压力，也减少薄件在振动工况下翘曲的可能。

　　外形尺寸方面，垫片外径需要覆盖打草头壳体的主要承压区域，但不能干涉尼龙绳出口和绳线旋转轨迹。若外径过大，垫片会靠近绳线甩出范围，割草时可能刮擦草茎或地面，反而增加阻力；若外径过小，锁紧压力集中在中心区域，塑料壳体长期受压后容易产生凹陷。中心孔则按安装轴和紧固件的通过尺寸设计，孔边保留均匀壁厚，保证装配时能够快速对中。盘面上的环形凹槽并非装饰结构，它可以容纳壳体表面的微小成型误差，使两个零件贴合时不必完全依赖大面积平面接触，同时也为泥沙、草屑留下一定避让空间，降低拆装时因杂质垫入造成的锁紧不实。

　　设计思路来自实际维修中的高度补偿需求。原机配置的垫片厚度较大，两片叠加后能够形成有限的高度位置，但在草坪状态变化、操作者习惯不同以及打草绳磨损后，切割高度往往需要更细微的调整。尤其在使用打草球等附件后，前端旋转件的有效位置发生变化，原有垫片组合难以同时满足贴边切割和防止打地的要求。将新增垫片厚度控制为原垫片的一半后，可以与原有垫片混合叠加，形成更多轴向组合：单独使用时提供小幅抬升或下降，与原垫片配合时获得中间档位，多片叠加时则适应更明显的高度差。这种方案不需要重新加工主轴，也不需要更换打草头外壳，维修和改装成本较低。

　　材料选择上，这类垫片应优先考虑耐冲击、耐磨损和具有一定韧性的工程塑料或复合耐磨材料。割草机前端工作环境中存在草汁、泥土、砂石、水分和日晒，金属垫片虽然强度高，但容易增加旋转部分质量，并在与塑料壳体接触时产生磨蚀；过薄的普通塑料件则可能在锁紧压力下变形。较合理的方向是采用低摩擦、耐老化的耐磨塑料，使垫片在承受轴向压力时保持尺寸稳定，同时在轻微碰撞地面时不会因脆性而开裂。盘面加强筋应避免过高，防止装配后形成点接触；环形支撑面也要保持连续，以保证锁紧力均匀分布。

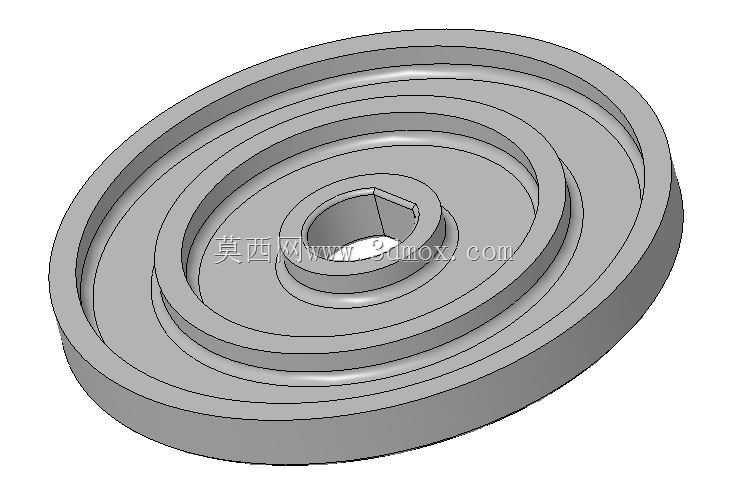

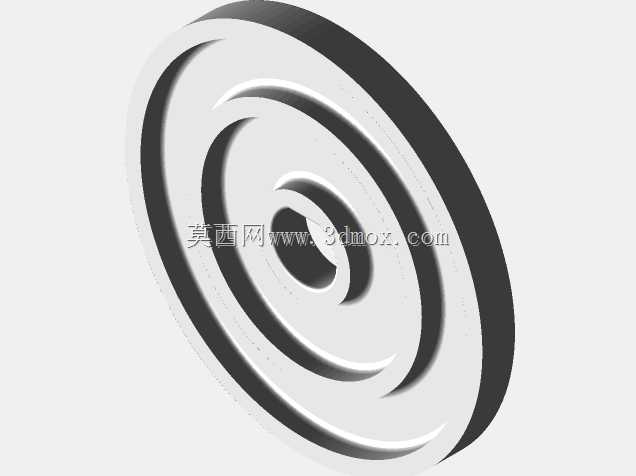

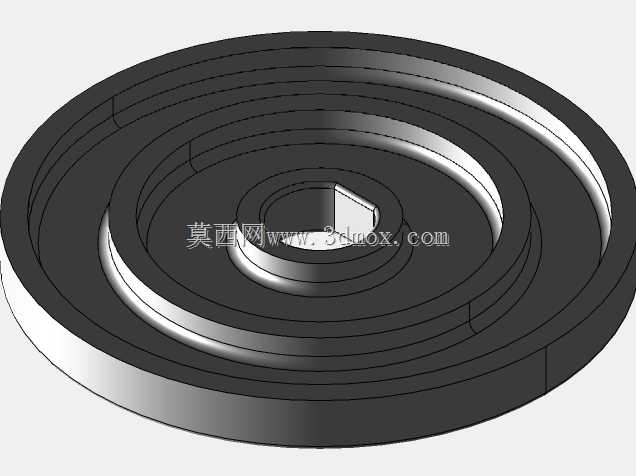

　　建模时需要重点表达中心孔、同心台阶、环形槽、外缘厚度和盘面加强结构。中心孔与安装轴之间属于定位和通过关系，尺寸不宜随意放大；台阶面要与打草头壳体的配合区域对应，不能只按外观圆盘处理。对于需要后续加工或3D打印的场景，还应关注最小壁厚和层间强度，薄垫片在受压紧时若壁厚不足，容易沿孔边开裂。绳线通道和旋转包络需要在装配体中检查，确保垫片任何外凸结构都不进入尼龙绳的运动范围。

　　整体来看，该垫片属于小型但功能明确的割草机辅助耐磨件，价值不在于复杂曲面，而在于对安装尺寸、轴向补偿、振动受力和现场维护的综合处理。它通过简单可靠的圆盘叠加方式，把打草头切割高度从粗档位调整细化为多档位调节，使设备在草坪修边、硬质地面旁作业和不同磨损状态下都能保持较稳定的切割平面。
