24Vdc面板屋顶安装警报器结构设计

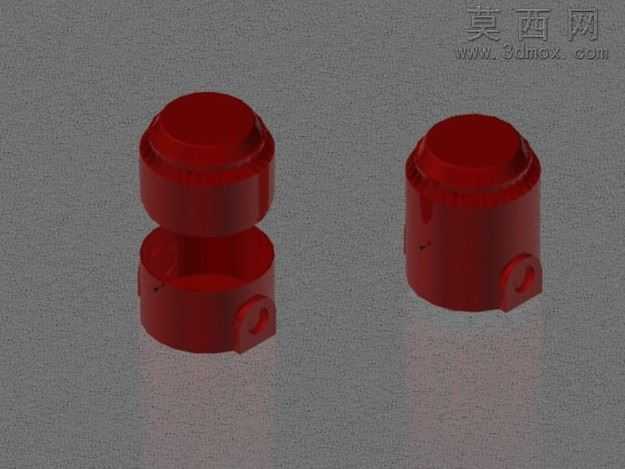

本作品为24Vdc面板屋顶安装警报器的三维结构设计，建模阶段围绕警报器的安装适配性与功能实现展开，首先梳理了面板屋顶安装场景的尺寸约束，确定了壳体的整体外径、高度以及侧方安装耳的开孔位置，保证产品能够适配标准面板的安装孔位，无需额外定制转接配件即可完成固定。建模过程中采用实体建模与曲面建模结合的方式，主体圆柱壳体部分通过旋转凸台生成基础轮廓，再对壳体上下边缘做倒角与防滑齿结构设计，侧方的带孔安装耳通过拉伸凸台与壳体做布尔合并，保证结构的整体性，同时对壳体内部做了壁厚均匀化处理，避免后续注塑生产时出现缩痕、缺料等工艺问题。渲染阶段选用了警示类产品常用的高光亮面红色材质，调整材质的反射参数与粗糙度，模拟工业级ABS塑料的表面质感，同时在场景中添加柔和的环境光与定向补光，突出壳体表面的曲面弧度与边缘的细节结构，让防滑齿、安装耳开孔等结构特征清晰呈现，渲染背景选用中性灰色，避免背景色彩干扰产品本身的视觉表达。结构设计上采用上下分体式壳体结构，上下壳体通过卡扣配合实现闭合，无需额外螺丝即可完成组装，既降低了装配成本，也方便后期内部元器件的检修更换，侧方的安装耳做了加厚处理，提升安装后的承重能力与抗冲击性能，避免长期户外使用出现安装耳断裂的问题。设计思路上优先考虑产品的实用属性，在满足24V直流供电警报器的内部元器件容纳需求的前提下，尽可能简化壳体的外部结构，减少不必要的装饰性造型，降低生产开模的成本，同时整体圆柱造型没有尖锐棱角，既符合安防产品的安全设计要求，也能在安装后减少积灰积水，提升户外使用的耐用性，壳体表面的防滑齿结构既可以提升手动旋转拆装时的摩擦力，也能在视觉上强化产品的工业属性，区别于普通的民用装饰配件。
