双接口U型立式管路支座结构

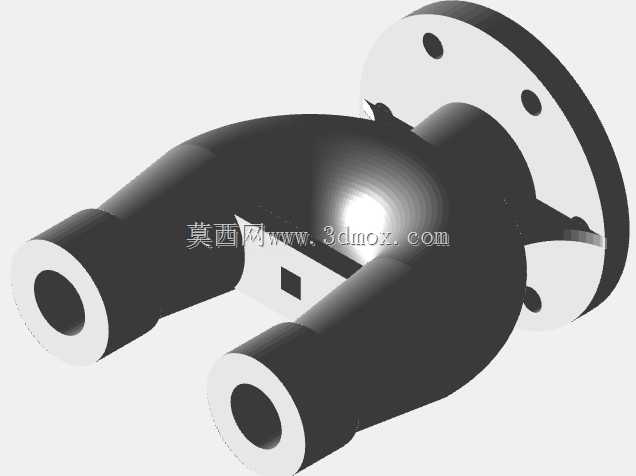

　　该构件属于流体输送系统里的立式分叉管路支撑件，整体采用底部法兰固定、上部双接口并行输出的布局，在车间工艺管线、小型泵站分流回路、试验台介质转接工位中十分常见。现场安装时，底座通过圆周分布的螺栓孔贴合在设备台面或预埋支架上，法兰端面的平面度直接决定密封可靠性，建模阶段需把底座螺栓孔的节圆直径、孔位倒角、底面接触区域单独拆分，避免后续出工程图时漏标安装尺寸。

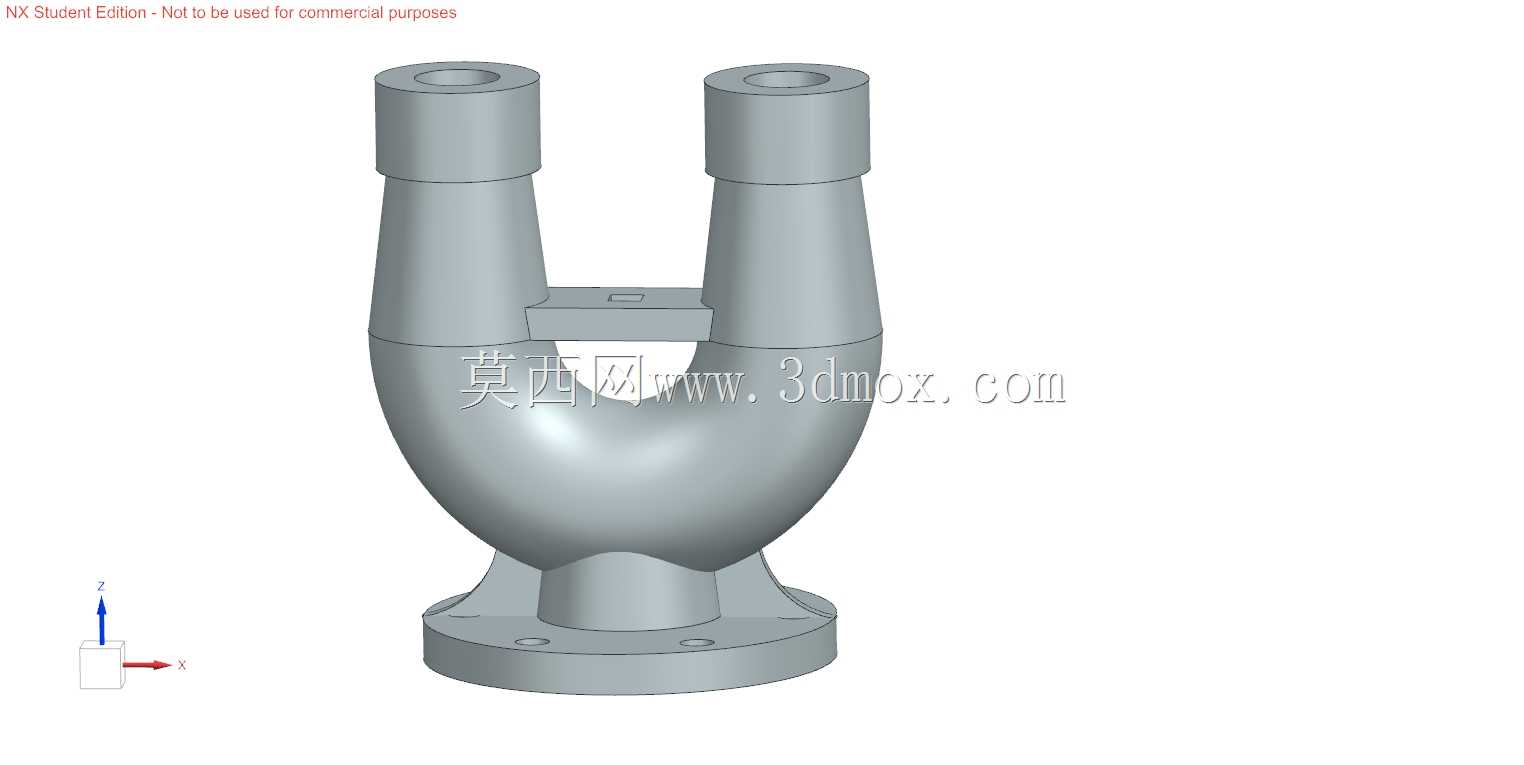

　　从受力逻辑来看，下部圆弧汇流腔承担两路介质的汇合或分流作用，曲面过渡不能出现急剧折角，否则介质在变向处会形成局部涡流，长期运行后冲蚀管壁。两支向上延伸的柱管顶部各设置一段同轴圆柱接口，接口端面预留密封面加工余量，接口内孔与下方弯腔保持贯通，中间的横向连接筋并非装饰结构，它将两根悬臂柱管连为整体，可降低管路带压运行时的振动幅度，尤其在介质存在脉动冲击的工况下，这道筋板能明显减少柱管根部的交变应力。

　　结构设计过程中要优先核对内腔流道的连续性，U型弯段的壁厚需保持均匀，外壁曲面随内腔走向同步偏移，若壁厚突变，铸造冷却时会在厚壁处产生缩孔缺陷。底部法兰与汇流腔衔接的位置设置了锥形过渡段，把上部柱管传递的载荷分散到整个法兰盘面，避免衔接处出现应力集中环带。建模时可先绘制中心流道草图，沿Y型路径扫掠出内腔主体，再向外偏置得到外壁实体，随后叠加底部法兰、顶部接口凸台与中部加强筋，各特征合并后统一处理过渡圆角。

　　安装边界方面，底座法兰的外轮廓尺寸决定了配套支架的最小开孔范围，顶部两个接口的中心距是外接管路排布的核心参数，装配时两路外接管件需同步对中，不能强行拉扯柱管来补偿管路偏差，否则会在弯腔根部留下附加装配应力。构件总高度需匹配周边阀件、仪表的操作空间，柱管两侧要预留扳手拧紧接口紧固件的作业余量，不能让双管间距过窄导致工具无法就位。

　　在实际工况里，这类构件既承担介质导流功能，又作为上部管路的承载支撑，不同于普通焊接弯头，一体化铸造成型的壳体没有拼接焊缝，消除了焊缝位置泄漏的隐患，适合水、低压乳化液、中性气体等常规介质的输送场景。结构校核时重点关注三个区域：一是法兰螺栓孔周边的挤压应力，二是U型弯内侧在介质压力下的胀形变形，三是双柱与横筋交接位置的疲劳强度。三维建模完成后可直接截取剖面检查流道是否存在错位台阶，装配环境中还要模拟外接管道的热位移，确认柱管顶端的偏移量在密封件允许的补偿范围内，避免系统升温后接口出现侧向拉扯。
