传统拉线旋转陀螺结构造型设计

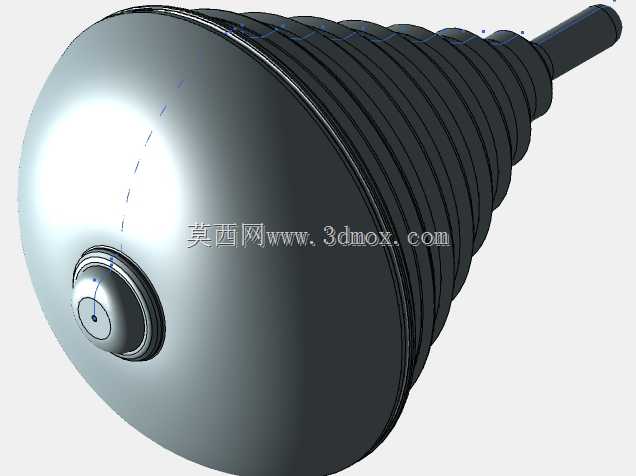

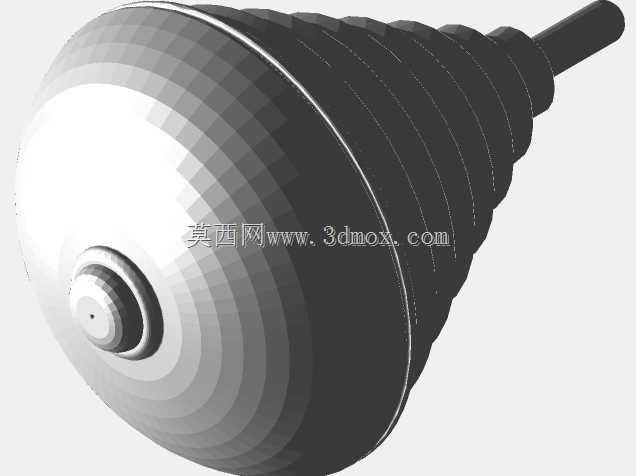

　　这套三维造型围绕传统拉线陀螺展开，主体由大直径回转盘、阶梯式锥身段、尾部握持轴以及底部尖端支承结构组成。整体轮廓遵循旋转类玩具的基本力学逻辑：质量尽量向远离旋转轴线的外侧分布，使陀螺在绕竖直轴线转动时获得更稳定的角动量；底部采用小半径接触点，降低旋转过程中与接触面之间的摩擦阻力；尾部伸出的细轴既方便手指或绳体定位，也让整个零件在拿取、缠绕和启动时具有明确的操作边界。

　　从外形上看，前端圆盘区域直径最大，表面为连续光滑的球面与圆柱过渡，没有突兀的棱角。该区域不仅是视觉主体，也是转动惯量的主要贡献部分。圆盘向后逐渐收缩，形成多级环状锥面，环与环之间保留清晰的台阶线。这些阶梯结构在实物制作中具有两方面作用：一方面，缠绕细绳时，绳体可以沿锥面逐级贴合，启动前不易向单一位置滑移；另一方面，阶梯轮廓增强了回转体的层次感，使打印件或机加工件在旋转时呈现明显的动态纹理。模型后部延伸出一根较细的圆柱轴，轴端做平直处理，便于在装配、展示或二次改造时作为夹持基准。

　　底部尖端是陀螺能否稳定站立和长时间旋转的关键。该部位没有简单做成尖锐针尖，而是采用小圆头加环形台阶的组合形式。中心小凸台承担主要接触，外圈环形面可在陀螺轻微倾斜时形成辅助支承，避免尖端过度刺入软质桌面，也减少因接触点过小而造成的晃动。对于3D打印制作而言，这种结构比纯尖点更可靠：尖端层厚累积误差不容易直接破坏旋转中心，打印后也可通过轻微打磨获得较光滑的接触表面。若采用金属或硬质塑料加工，中心小圆头还可以替换为钢珠、耐磨销或其他低摩擦嵌件，从而延长使用寿命。

　　设计思路上，该零件并不追求复杂机构，而是把重点放在回转体曲面、质量分布和操作方式的协调上。陀螺本体为单一整体结构，没有额外轴承、齿轮或紧固件，适合通过增材制造一次成型。建模时需要特别注意旋转轴线的一致性，所有外轮廓都应围绕同一中心轴生成，圆盘、锥段、尾轴和底尖之间的同轴度直接影响旋转稳定性。若轴线偏移，陀螺启动后会出现明显摆振；若底部接触点偏离质心轴线，即使外形完整，旋转时也会产生跑偏和提前倾倒。因此在三维建模阶段，应优先绘制半剖面轮廓，再通过旋转特征生成实体，后续阶梯环、圆角和底部细节均以该基准轴为参考。

　　尺寸边界方面，大圆盘构成最大径向轮廓，摆放和打印时需要保证平台能够覆盖其直径；尾轴沿轴向伸出，决定零件的总长度；底部尖端虽然尺寸小，却决定竖直方向的支承位置。若用于桌面3D打印，建议将轴线竖直放置，使层纹方向与旋转轴线一致，这样圆盘外表面和底尖的成型质量更容易控制。大圆盘底面与平台接触面积较大，可提供稳定支撑；尾部细轴若向上成型，通常不需要大量支撑；若选择横向摆放，则悬垂部分和阶梯锥面容易产生支撑痕迹，后期打磨量增加。对于需要精细表面的版本，可在圆盘外缘、尾轴端部和底部接触点增加少量加工余量，打印后再进行车削或手工修整。

　　实际使用时，细绳可沿后部锥面和阶梯环缠绕，拉动绳体后带动陀螺绕轴线高速旋转。圆盘外侧质量较大，能够储存较多旋转动能；锥身段逐渐收窄，使绳体拉力更容易转化为绕轴转矩；底部小圆点与桌面接触，形成近似定轴转动状态。陀螺在轻微倾斜时，重力和接触反力会产生进动效应，使其在一段时间内保持直立。该结构适合作为传统玩具复原、物理演示教具、3D打印练习件以及回转体建模案例使用。

　　在结构优化层面，若追求更长旋转时间，可适当增大圆盘外缘密度或在环形区域内置金属配重；若面向儿童使用，应将圆盘外缘和尾轴端部的锐边全部倒圆，避免跌落或触碰时造成划伤；若用于展示模型，可保留阶梯环的清晰棱线，使静态状态下也能呈现机械感。内腔是否掏空取决于制作方式：打印件可通过局部减重降低材料消耗，但不宜破坏外缘质量分布；机加工件则可根据材料密度调整壁厚，保证质心仍落在旋转轴附近。

　　从建模练习角度看，该作品覆盖了旋转特征、同轴约束、曲面过渡、阶梯轮廓、圆角处理和打印朝向分析等多个基础要点。它没有复杂装配关系，却对形位精度和质心控制有直观要求，适合用来检验设计者对回转零件稳定性的理解。完成建模后，可通过截面检查确认壁厚和轮廓连续性，通过质量属性查看质心是否落在轴线上，再通过实物打印验证底尖摩擦、绳体缠绕和旋转姿态。
