螺旋锥齿轮传动轴一体化传动件

　　该传动件将螺旋锥齿轮与花键传动轴整合为单一构件，在中小功率交错轴传动场景中应用广泛，常见于工业减速器输入端、小型工程机械行走驱动、农机割台传动单元以及轻工设备的换向机构。这类集成结构省去了齿轮与轴之间的键连接或过盈装配环节，从根源上消除了配合面打滑、键槽应力集中以及装配偏心带来的啮合偏差，在空间紧凑、传动扭矩中等且需要频繁正反转的工况下表现稳定。

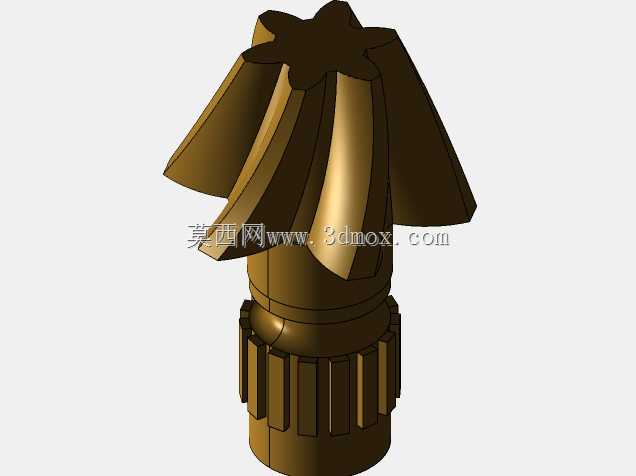

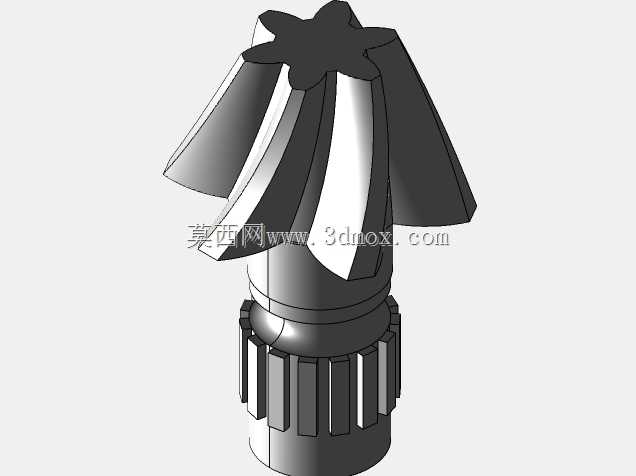

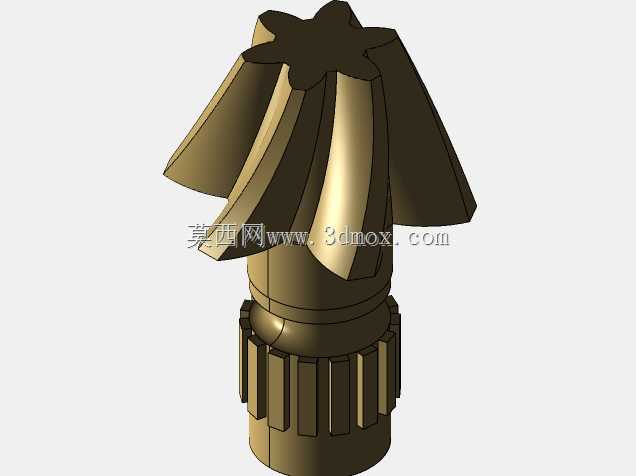

　　从功能特性来看，端部螺旋锥齿轮承担两相交轴之间的运动与动力传递，螺旋齿形使轮齿进入啮合的过程逐步完成，相比直齿锥齿轮，重合度更大，传动冲击与噪声明显降低，承载能力也随之提升。齿轮段后方的轴颈设置有环状定位台阶，用于装配时抵住轴承内圈端面，确定齿轮在箱体中的轴向位置，保证啮合齿面的接触区落在齿宽中部。轴身中段加工有外花键结构，用于连接联轴器、离合器或从动带轮，通过多齿均匀承载传递扭矩，对中性好，也便于轴向拆装调整。轴的另一端同样成型有锥齿轮结构，可构成双输出端或与另一组锥齿轮配合实现多级换向，具体取决于整机传动链的布局。

　　设计过程中，齿轮参数的确定首先围绕传动比与安装轴交角展开，通常轴交角取90度，配对齿轮的分锥角之和等于轴交角，齿宽系数控制在合理范围以避免小端齿顶过薄。螺旋方向的选择需保证啮合时轴向力指向齿轮大端，使轮齿有相互脱开的趋势而非楔紧，从而改善轴承受力状态。齿面建模时逐齿构建渐开线齿廓与螺旋线轨迹，保证齿顶、齿根过渡圆角连续，避免应力突变。轴段直径按照扭转强度与弯扭组合校核确定，花键部分的齿距、定心方式与配合公差参照通用传动标准选取，定位轴肩的高度既要满足轴承内圈的定位要求，又要留出轴承拆卸的操作空间。

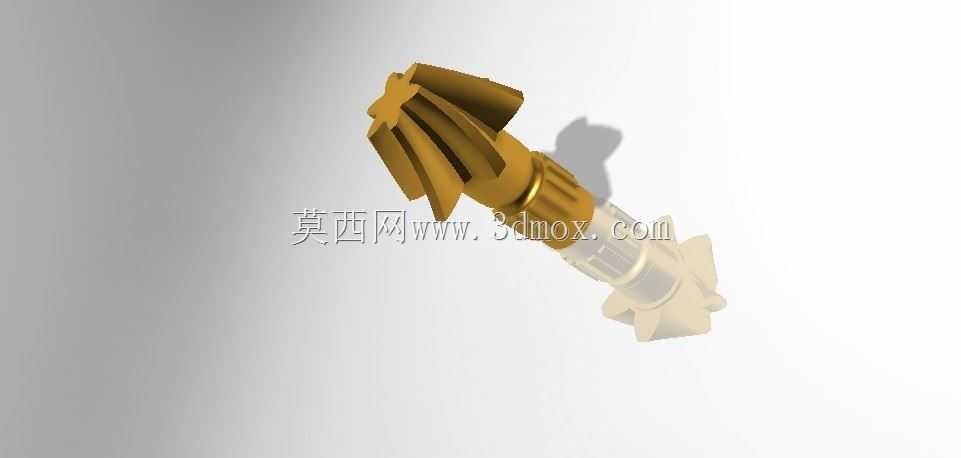

　　外形与安装边界方面，构件整体为细长轴类形态，最大外轮廓位于两端锥齿轮的齿顶圆处，安装时需沿轴线方向穿入箱体预留孔，齿轮啮合侧隙通过箱体垫片或轴承端盖调整。轴上各段直径呈阶梯变化，装配路径上不得出现直径突变阻碍轴承、密封件通过的结构；齿轮齿顶与箱体内壁之间需保留足够的径向间隙，防止运转时干涉，同时留出润滑油流动空间。花键段的有效长度要大于配合轮毂的宽度，保证啮合齿面完全接触，轴端可加工螺纹孔或倒角，用于锁紧件安装与装配导向。

　　在整机布置中，该零件通常成对使用，两支齿轮轴线垂直相交，轴承分别布置在齿轮两侧以抵消啮合产生的径向力与轴向力，润滑方式多采用油浴或飞溅润滑，齿面接触区的涂色检验是装配阶段的关键环节，通过调整垫片厚度改变齿轮轴向位置，使接触斑点位于齿面中部并略偏小端，确保满载时齿面均匀承载。这种轴齿一体的结构形式，在减少零件数量、缩短传动链轴向尺寸的同时，也提高了传动系统的刚性与可靠性，适用于批量生产的中小型换向传动装置。
