医疗用PVC材质器械零部件结构设计

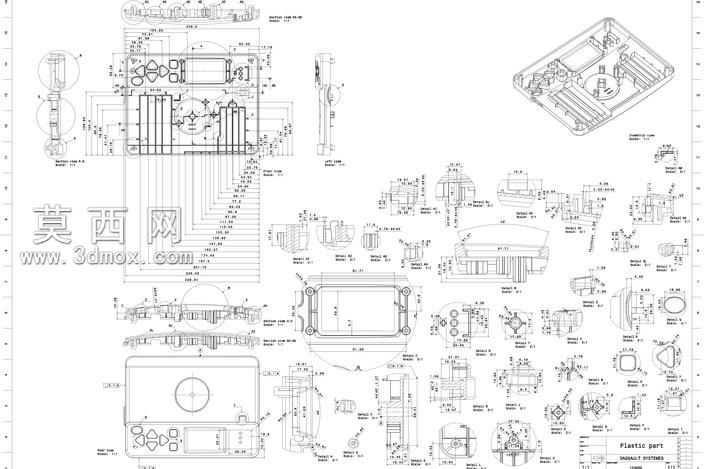

本作品为医疗领域使用的PVC材质器械零部件三维设计成果，建模阶段严格遵循医用器械零部件的尺寸精度要求，依托工程制图规范完成全参数化建模，对零件的每一处装配卡位、连接孔位、加强筋结构都做了精准的尺寸约束，确保模型与实际加工需求的尺寸公差匹配。建模过程中首先梳理了整套零件的装配逻辑，区分了壳体主体、卡扣结构、定位凸台、走线槽等不同功能区域，针对PVC材料的成型特性，对所有转角位置做了适配注塑工艺的圆角处理，避免应力集中导致的零件开裂问题。材质设置阶段选用医用级PVC的材质参数，还原了材料半哑光的表面质感，对不同功能面做了材质区分，装配贴合面设置为略粗糙的质感以模拟实际装配的摩擦面，外露操作面设置为光滑的医用级表面质感，符合医疗产品的外观要求。结构设计上充分考虑了零件的装配兼容性，预留的卡扣结构经过干涉检查，确保装配时可以顺畅卡合，定位柱的尺寸与对应安装孔做了间隙配合的参数设置，既保证装配定位精度，又不会出现装配卡滞的问题。针对零件内部的容纳空间，做了壁厚的均匀化处理，避免注塑过程中出现缩痕、缺料等成型缺陷，所有的加强筋厚度都设置为壁厚的0.6倍，符合PVC材料的注塑成型工艺要求。设计思路围绕医疗零件的实用性与工艺性展开，在满足器械功能结构需求的前提下，尽可能简化零件的结构复杂度，降低后续开模生产的成本，同时对零件的边角都做了钝化处理，避免使用过程中出现锐边划伤的风险，符合医疗产品的安全设计要求。整套模型完成后经过了全结构的干涉检查，所有配合位置都不存在装配冲突，工程视图完整呈现了零件的各个视向尺寸、剖面结构、局部放大细节，能够直接对接后续的生产加工环节，为医用PVC零件的开发提供完整的三维数据支撑。
