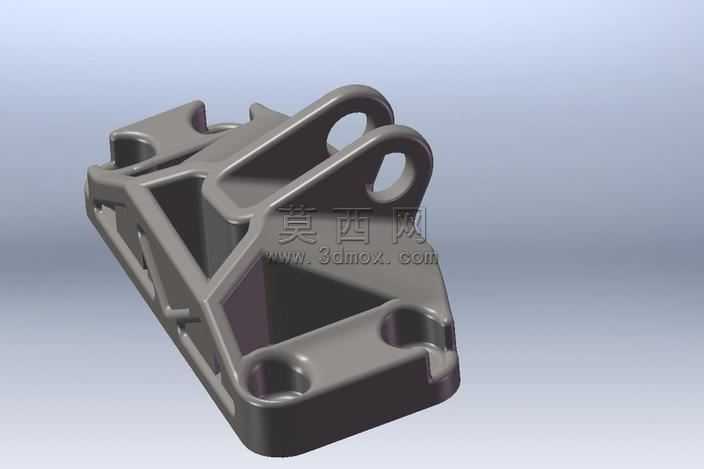

航空用GE喷气发动机轻量化支撑支架

该三维模型为航空喷气发动机配套的支撑支架，建模阶段以航空动力装置的安装承载需求为核心基准，首先完成安装基面、发动机连接耳片的基准特征搭建，严格匹配航空构件的安装孔位间距、配合面公差要求，确保支架可精准适配发动机与机身的对接安装界面。建模过程中采用拓扑优化设计思路，在保证结构强度、抗疲劳性能满足航空工况要求的前提下，对非承载区域的材料进行大规模去除，最终实现整体重量较传统实体支架减少68%，有效降低航空设备的自重负载，提升燃油经济性与载荷能力。模型的结构设计充分考虑航空场景下的复杂受力工况，主体采用一体化桁架式加强筋布局，连接耳片处做了加厚圆角过渡处理，避免应力集中导致的结构失效，底部安装基面设置沉头安装孔位，既保证螺栓连接的紧固性，又避免连接件突出影响装配贴合度。材质渲染阶段选用高强度航空铸铝材质效果，还原金属构件的哑光金属质感，对加强筋的棱边、安装孔的倒角做了精细化的光影处理，清晰呈现结构的过渡细节与空间布局，所有特征均做了壁厚均匀性校验，符合航空构件的铸造加工工艺要求，避免出现壁厚突变导致的铸造缺陷。整体结构在保证承载能力的前提下最大化实现轻量化，各连接部位的受力路径经过优化梳理，载荷可通过加强筋结构均匀传递至安装基面，有效分散发动机工作过程中产生的振动与冲击载荷，提升支架的使用寿命与运行可靠性，模型的结构细节完整还原了航空级支撑构件的设计逻辑，兼顾力学性能、轻量化需求与加工工艺可行性。
