旋转直线往复活塞转换机构

　　这套旋转直线转换机构面向需要把连续旋转输入转化为轴向往复输出的小型传动场景，常见于教学演示装置、桌面级实验设备、轻载往复执行单元以及3D打印自制机械项目。机构核心采用偏心转子与导向约束配合的思路：旋转侧输入约四圈行程对应活塞轴向约100mm的往复运动，通过转子在旋转滚筒内的偏心轨迹，将圆周运动分解为沿主轴方向的直线推拉动作。前端伸出的M12螺纹杆作为输出端，可直接连接活塞、推杆或外部负载，螺纹连接便于调节初始伸出长度，也方便通过螺母锁紧执行端附件。

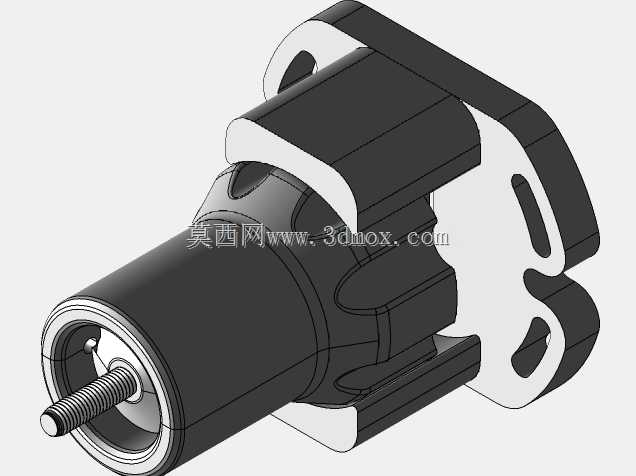

　　从结构布局看，主体由后部安装支架、中部旋转滚筒容腔、前端导向筒和输出螺杆组成。后部支架开设两处异形安装孔，孔位兼顾螺栓固定与位置微调，安装面与滚筒轴线保持垂直，可降低转子高速旋转时因安装偏斜带来的附加弯矩。中部壳体承担转子容纳与运动限位作用，内壁与转子之间预留合理间隙，避免3D打印件表面粗糙度和成型误差造成运动卡滞；前端圆筒对输出螺杆形成径向支撑，减少活塞杆在伸出状态下的悬臂晃动。

　　实际装配时需要一根直径6mm的金属销轴穿过转子与支架对应孔位，作为旋转运动传递和偏心轨迹保持的关键受力件。金属销轴相比塑料打印件具备更高的抗剪和耐磨性能，能够承受往复换向时的交变载荷，是整套机构中少数不建议使用打印替代的承载零件。销轴装入后需确认转子转动灵活，轴向无明显窜动，同时旋转滚筒与安装支架之间的间隙应根据打印材料收缩率和实际装配手感进行修整：间隙过小会在连续运转中发热膨胀而抱死，间隙过大则会引起转子偏心轨迹偏移，导致输出直线度下降和冲击噪声。

　　设计这类机构时，首先要明确输入旋转圈数与输出直线行程的对应关系。本方案约4π旋转量对应100mm行程，意味着偏心转子的导程或等效升程按往复轨迹进行配置，选型时可根据所需往复频率换算输入转速。若用于低速演示，普通手轮或低速电机即可驱动；若追求较高往复频率，则需要关注转子与筒壁的接触磨损、销轴润滑以及输出端的动平衡。输出端采用M12标准螺纹，有利于与通用螺母、关节轴承、鱼眼接头或自制活塞头连接，轴向力传递路径直接，改装成本较低。

　　安装边界方面，整体外形呈横向筒状加后侧支架的组合，前端螺杆沿轴线伸出，后侧支架向上下延展形成固定面。布置时应在螺杆全行程范围内保留足够直线空间，避免输出端在缩回和伸出两个极限位置与机架发生干涉；后部安装孔区域需要预留扳手空间，便于紧固件锁紧和后期销轴拆装。壳体侧面的异形轮廓并非单纯造型，其凹凸结构同时起到加强筋、减重和握持定位作用，能够在塑料成型时减少局部厚壁，降低翘曲风险。

　　从工程应用角度看，该机构更适合轻载、短周期、低成本验证场景，例如把电机旋转运动转换为活塞推拉、滑块往复、风门开闭或夹具松紧。若要投入长期连续工作，应重点复核销轴材料、转子接触表面耐磨性以及螺纹输出端的抗弯能力；在高频工况下，可考虑在转子与滚筒接触面增加耐磨衬套，对销轴进行润滑，并将安装支架改为金属件以提高孔位保持精度。整体结构紧凑、运动原理直观、零件数量少，既适合作为运动转换机构的结构参考，也便于在三维环境中进行装配干涉检查、行程验证和二次改型。
