自行车车架静力学分析三维结构模型

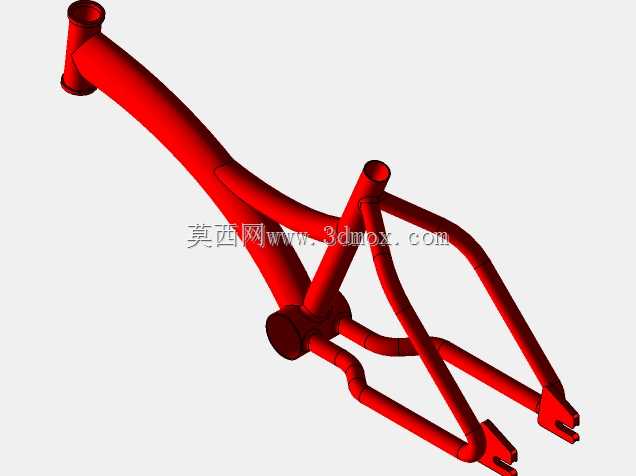

　　日常通勤、运动骑行场景下，自行车车架作为整车核心承载基体，需要承接骑行者体重、路面颠簸冲击、传动系统反作用力等多维度载荷，其结构合理性直接决定整车骑行安全性、使用寿命与操控稳定性。该模型完整还原了自行车车架的管材衔接、五通安装位、头管衔接区、后叉爪钩定位等核心结构特征，所有衔接处的圆角过渡、管材变径设计均按照实际量产车架的工艺要求还原，没有出现结构简化过度导致的仿真失真问题。从结构设计逻辑来看，车架采用经典的菱形管材布局，头管区域预留了前叉舵管的安装配合间隙，五通位置保留了中轴安装的同轴度定位基准，后上叉与后下叉的夹角设计兼顾了垂直方向的吸震能力与踩踏发力时的侧向刚性，座管插入段的长度设计符合行业通用的安全插入深度要求，

　　避免骑行过程中出现座管脱出的风险。在静力学分析的边界条件设置上，模型对应实际骑行的典型工况，在五通位置施加垂直向下的骑行者体重载荷，在头管位置模拟车把转向时的侧向作用力，在后叉爪钩位置约束轮轴安装点的自由度，还原正常骑行过程中车架的真实受力状态。从仿真结果的应力云图可以看出，车架最大应力出现在下管与五通的衔接区域，该位置也是实际骑行过程中踩踏发力、路面冲击的应力集中点，应力值远低于常用铬钼钢、铝合金车架材料的屈服强度，说明现有结构的安全余量充足；头管与上管、下管的衔接区域应力分布均匀，没有出现局部应力突变的问题，后叉区域的应力水平整体偏低，可在后续轻量化优化中适当调整管材壁厚，在保证结构强度的前提下降低整车重量。

　　模型的尺寸基准完全按照通用成人自行车的尺寸规范设定，整车长度方向的尺寸边界控制在400mm量程范围内，各安装位的配合尺寸符合行业通用的互换性要求，头管内径、五通螺纹规格、后叉开档宽度均与市售标准配件兼容，可直接用于后续的配件选型匹配、结构优化迭代。不同于仅做外观展示的车架模型，该模型保留了所有受力关键区域的结构细节，没有为了降低建模难度省略管材衔接处的加强结构、焊接过渡区的几何特征，能够准确反映车架在不同载荷下的应力分布规律，可用于验证不同管材壁厚、不同衔接角度下的车架刚性表现，也可为新型车架材料的应用提供仿真数据支撑。在实际工程应用中，这类带静力学仿真结果的车架模型，能够帮助结构工程师在开模前快速识别结构薄弱点，减少物理样机的试制次数，缩短产品开发周期，同时也可用于骑行装备研发过程中的承载性能验证，为车架的结构优化、轻量化设计提供可靠的数字模型基础。
