发动机连杆结构有限元分析三维数模

　　作为动力传递路径中的核心受力部件，连杆的设计合理性直接决定了整套动力总成的运行可靠性与寿命表现，在往复式动力设备中，它承担着将活塞往复直线运动转换为曲轴旋转运动的关键作用，工作过程中需要持续承受交变的气体爆发压力、往复惯性力以及旋转离心力的复合作用，受力状态极为复杂，因此在结构设计阶段，必须通过严谨的力学仿真验证其强度、刚度与动态特性是否满足工况要求。

　　从实际应用场景来看，这类连杆结构广泛适配于小排量通用内燃机、小型航空活塞发动机、摩托车动力单元以及部分通用动力设备中，不同应用场景下的载荷边界存在明显差异：通用内燃机工况下，连杆需要承受最高十余兆帕的缸内爆发压力带来的冲击载荷，同时在高转速工况下要克服活塞组往复运动产生的惯性力，这就要求杆身必须具备足够的抗疲劳强度，避免在交变载荷下出现断裂失效；而在小型航空动力应用中，除了常规的载荷要求，还需要严格控制连杆自身重量，降低往复运动惯量，以此提升发动机的响应速度与最高转速上限，同时还要兼顾高低温交变环境下的材料性能稳定性。

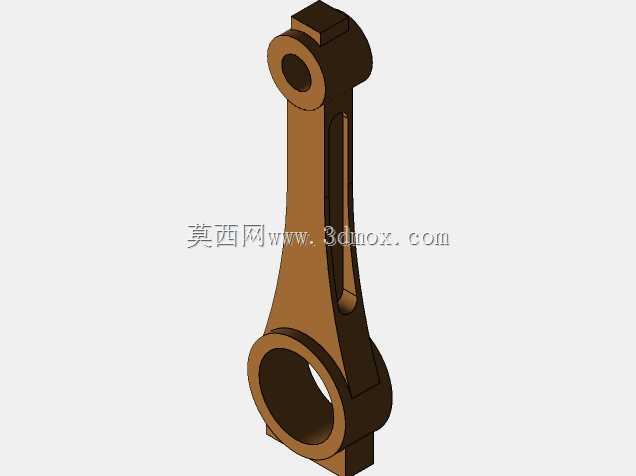

　　本次呈现的连杆三维数模，完整还原了连杆的实际结构特征：整体采用分体式大头设计，大头端用于与曲轴连杆轴颈配合，通过连杆螺栓实现轴瓦的压紧固定，内孔加工精度直接影响与轴颈的配合间隙，是保证润滑状态、避免烧瓦故障的关键尺寸；小头端通过活塞销与活塞连接，内部通常压装铜套来降低销孔的磨损速率，小头的油孔位置需要与活塞内部的冷却油道对齐，保证活塞销在高速运动下能得到充分润滑；中间的杆身采用变截面工字型结构，这种结构设计能够在保证足够抗弯、抗扭刚度的前提下，最大限度降低杆身的整体重量，减少往复惯性力的产生，杆身的过渡圆角位置是应力集中的高发区域，设计过程中需要严格控制圆角半径，避免加工过程中出现刀痕、微裂纹等缺陷，防止疲劳裂纹从应力集中位置萌生扩展。

　　从设计思路层面来看，连杆的结构参数需要与整套动力系统的参数匹配：首先要根据发动机的缸径、行程、最高爆发压力、额定转速等核心参数，计算连杆在各个工况下的最大拉力、最大压力以及横向惯性力载荷，以此确定杆身的最小截面尺寸、大小头的壁厚、螺栓的规格与预紧力要求；其次要考虑安装边界的限制，大头的外圆尺寸不能超过气缸内径，否则会出现装配过程中连杆无法从气缸中穿过的问题，小头的宽度要与活塞销座的间距匹配，避免装配后出现轴向窜动或者卡滞的问题；另外还要考虑运动过程中的干涉问题，连杆在曲轴旋转一周的过程中会做周期性摆动，需要校核连杆摆动过程中与气缸壁、曲轴平衡块、活塞裙部等周边部件的最小间隙，避免运行过程中出现碰撞干涉。

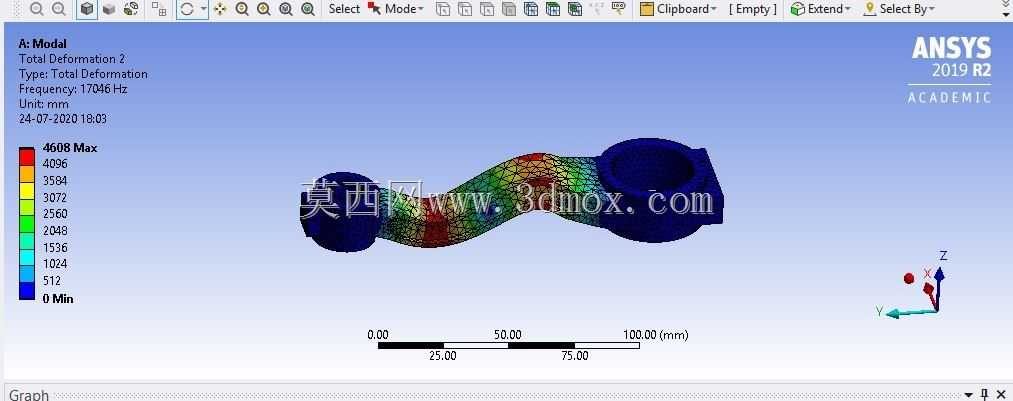

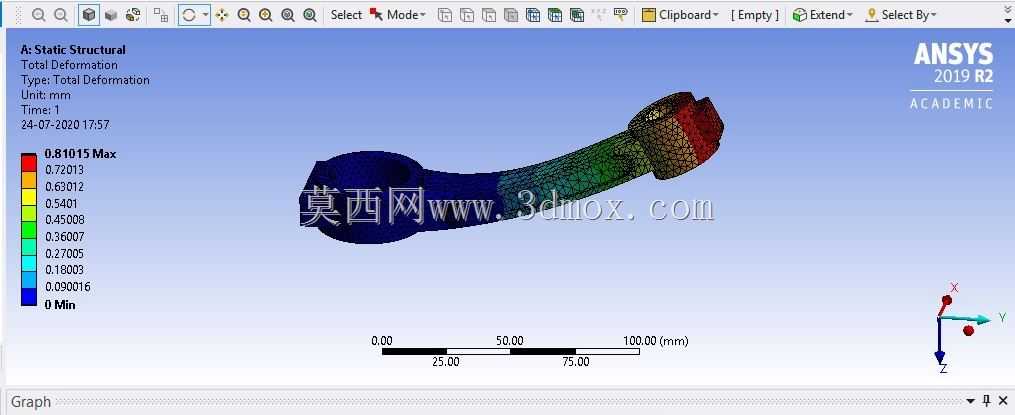

　　配套的仿真分析结果直观呈现了连杆在特定频率下的总变形分布特征，从变形云图可以看出，杆身中部位置的变形量相对更大，大小头位置因为结构刚度更高，变形量相对较小，这一结果与连杆实际工作中的变形趋势一致：在受压工况下，杆身会出现微小的纵向弯曲变形，在受拉工况下则会出现轴向拉伸变形，而模态分析得到的固有频率参数，能够帮助设计人员判断连杆是否会在发动机常用转速区间内发生共振，避免共振带来的振幅急剧增大、应力超标、早期断裂等问题。在实际工程应用中，这类仿真结果还需要结合材料的疲劳特性曲线，计算连杆的安全系数，通常要求在最大爆发压力工况下安全系数不低于1.5，在超速工况下不低于1.2，才能保证连杆在全生命周期内的运行可靠性。

　　从安装适配的角度来看，连杆的装配需要严格控制工艺要求：连杆螺栓的预紧力必须按照工艺要求分步拧紧，避免预紧力不足导致大头结合面出现分离、轴瓦松动，或者预紧力过大导致螺栓屈服断裂；大小头孔的圆柱度、粗糙度必须达到设计要求，否则会导致轴瓦、铜套的配合异常，出现偏磨、润滑不良等问题；连杆的重量分组也有严格要求，同一台发动机上装配的连杆重量差需要控制在几克范围内，避免因为重量差异导致发动机运转时出现不平衡振动，影响整机的NVH表现。

　　对于结构设计从业者而言，这类连杆数模与仿真结果能够为同类产品的设计提供清晰的参考：在结构优化过程中，可以通过调整杆身截面的尺寸参数、过渡圆角的大小、大小头的壁厚分布，在保证强度刚度满足要求的前提下实现轻量化设计；在仿真分析过程中，可以参考其载荷施加方式、约束边界的设置方法，提升仿真结果与实际工况的吻合度；在工艺设计过程中，可以结合结构特征确定锻造、机加工的工艺路线，保证关键尺寸的加工精度，最终生产出符合性能要求的连杆产品。
