四旋翼FPV无人机整机装配结构工程蓝图

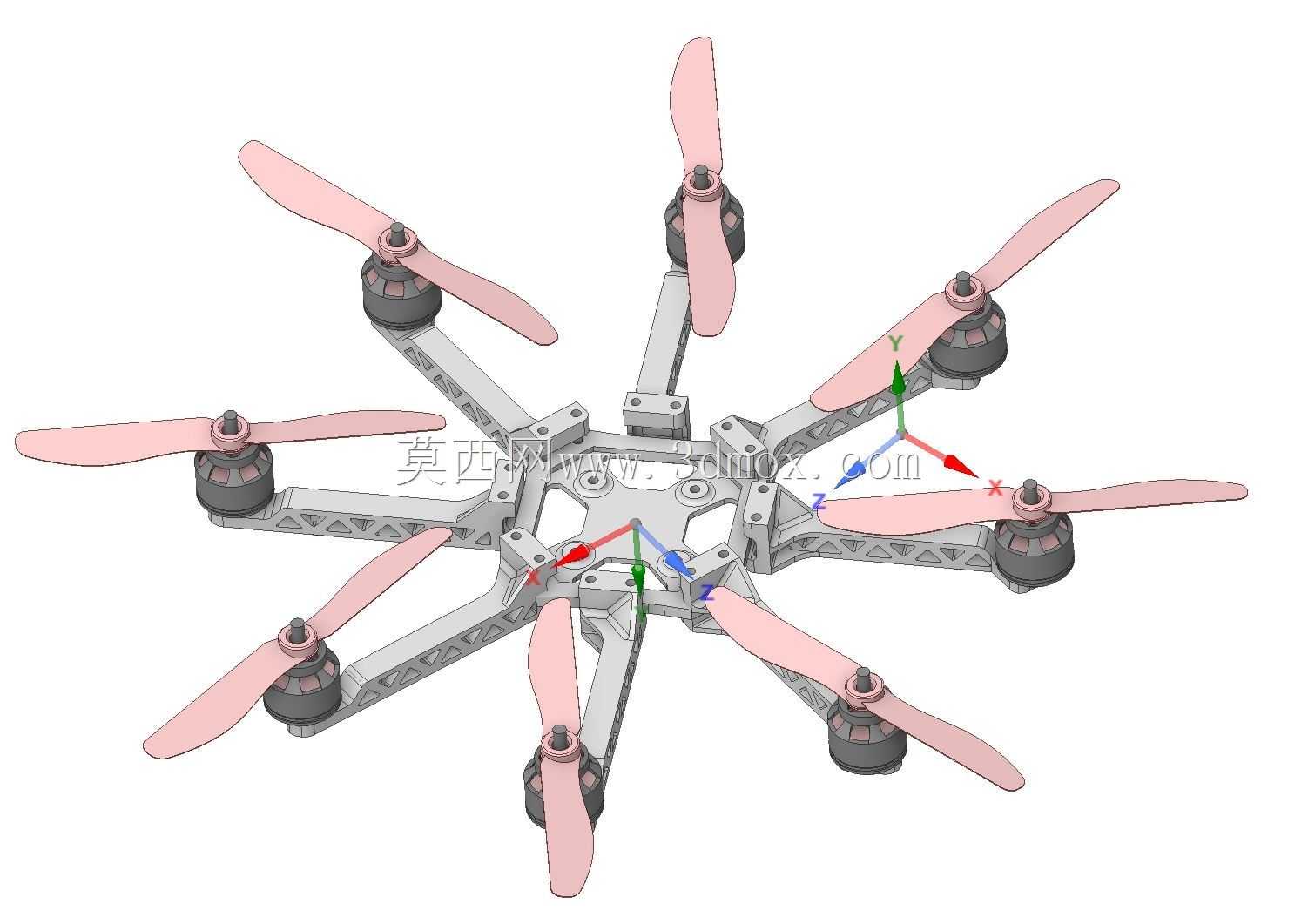

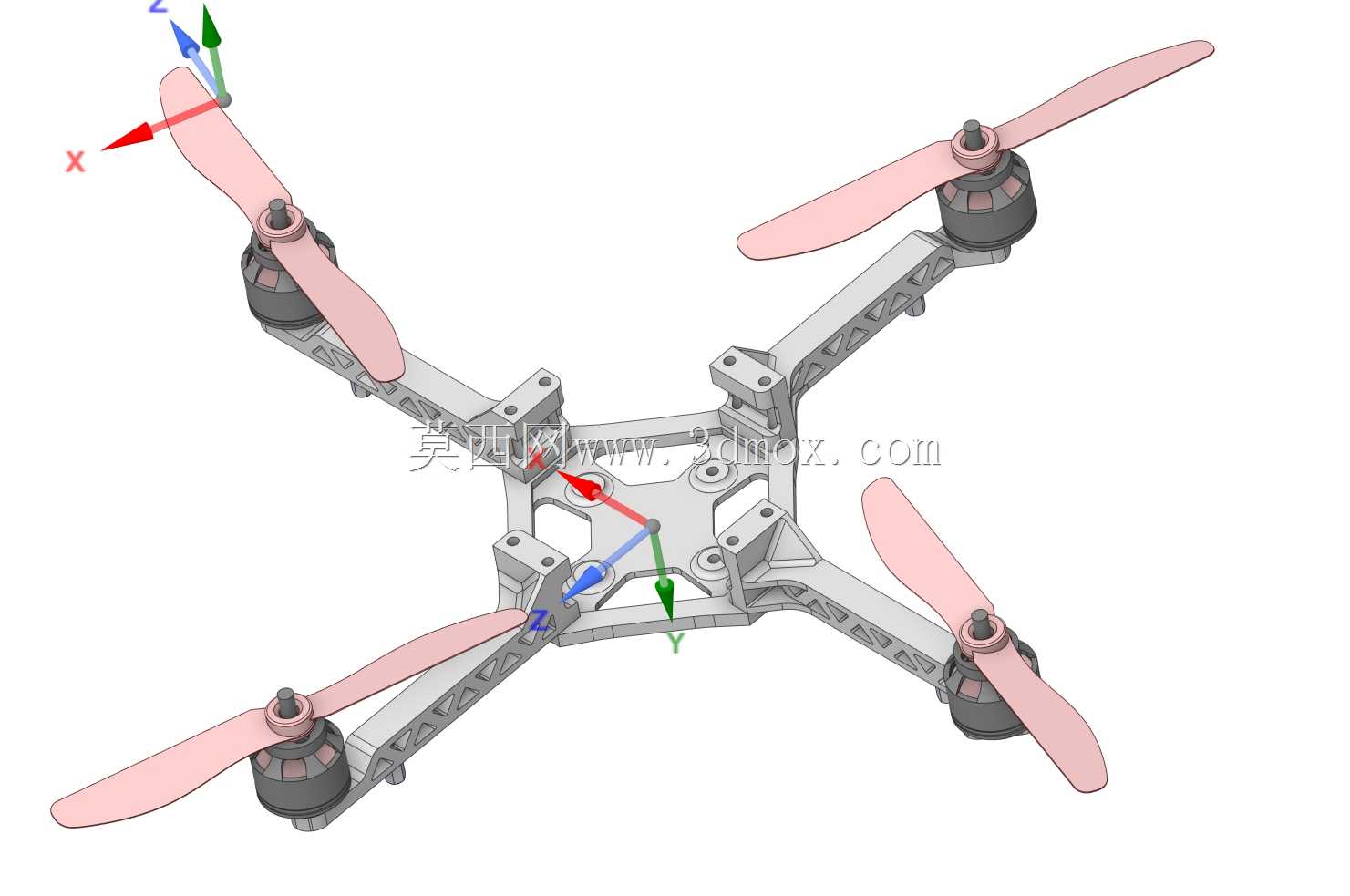

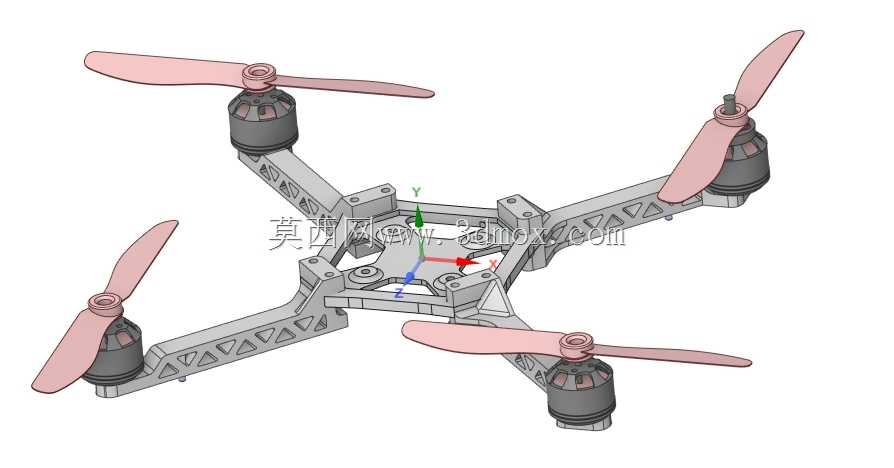

　　这套FPV无人机装配结构图纸，覆盖了从核心机架到外围动力组件的全装配关系，可直接用于小批量试制阶段的结构校验、零件加工指导与装配工位作业参考，适配消费级航拍、入门级竞速穿越、短距离轻载巡检这类常见的低空作业场景。整套结构采用X型四旋翼布局，这种布局的重心天然落在机架几何中心，四个旋翼的拉力轴线对称分布，飞控的姿态解算逻辑更简单，飞行过程中的俯仰、横滚动作响应一致性更好，相比十字布局同尺寸下能获得更大的桨叶安装空间，单桨拉力冗余更高。

　　从图纸标注的尺寸边界来看，整机旋翼端到端的最大外径控制在0.453m范围内，机臂末端的电机安装座中心到机架中心的距离为0.157m，这个尺寸边界刚好适配6英寸规格的螺旋桨，相邻桨叶的转动轨迹间隙预留了8mm以上，不会出现高速转动下的桨叶擦碰问题；机架底部到桨叶平面的高度为0.098m，预留了足够的飞控、电池、图传模块的安装堆叠空间，同时不会因为重心过高导致飞行姿态稳定性下降。

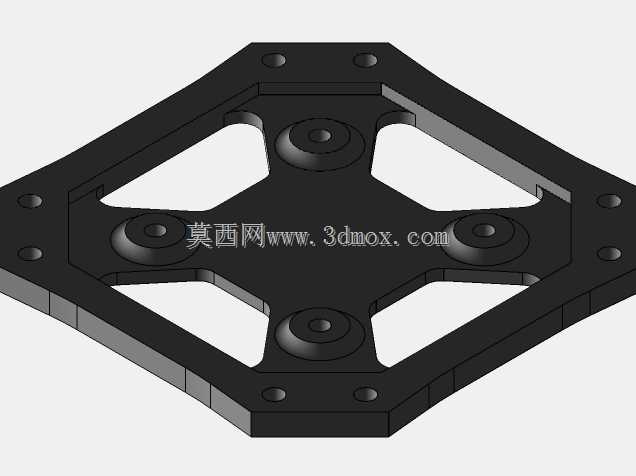

　　结构设计上采用分层装配逻辑，最上层为顶板，作为飞控、GPS模块的安装基准面，平面度公差控制在0.1mm以内，避免传感器安装面不平带来的姿态测量误差；中间层为核心机架主体，四个机臂与中心框采用一体化受力结构，机臂内部预留了电调的走线槽，动力线与信号线可以完全埋入结构内部，既降低了飞行过程中的风阻，也避免线材外露被桨叶打到的风险；最下层为底板，主要承担电池挂载、图传发射模块的安装，同时预留了相机挂载的安装孔位，可根据使用场景快速更换不同重量的拍摄设备。

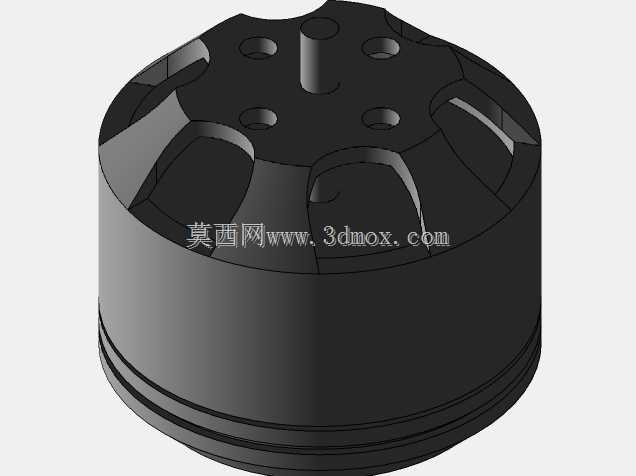

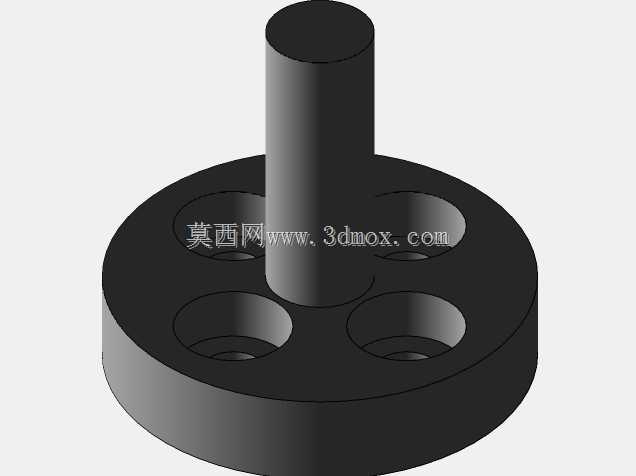

　　动力组件的装配逻辑做了快拆优化，电机通过四颗M3螺丝固定在机臂末端的安装座上，安装座与机臂之间设置了定位止口，更换电机时不需要重新校准拉力轴线的垂直度，普通作业人员在现场就能完成动力部件的更换，不需要复杂的调校工装。螺旋桨采用快拆式桨夹设计，桨叶与桨夹之间通过定位销传递扭矩，日常转运时可以快速拆下桨叶，缩小收纳体积，装配时只需要对准定位销压入即可，不会出现桨叶安装角度偏差导致的动平衡问题。

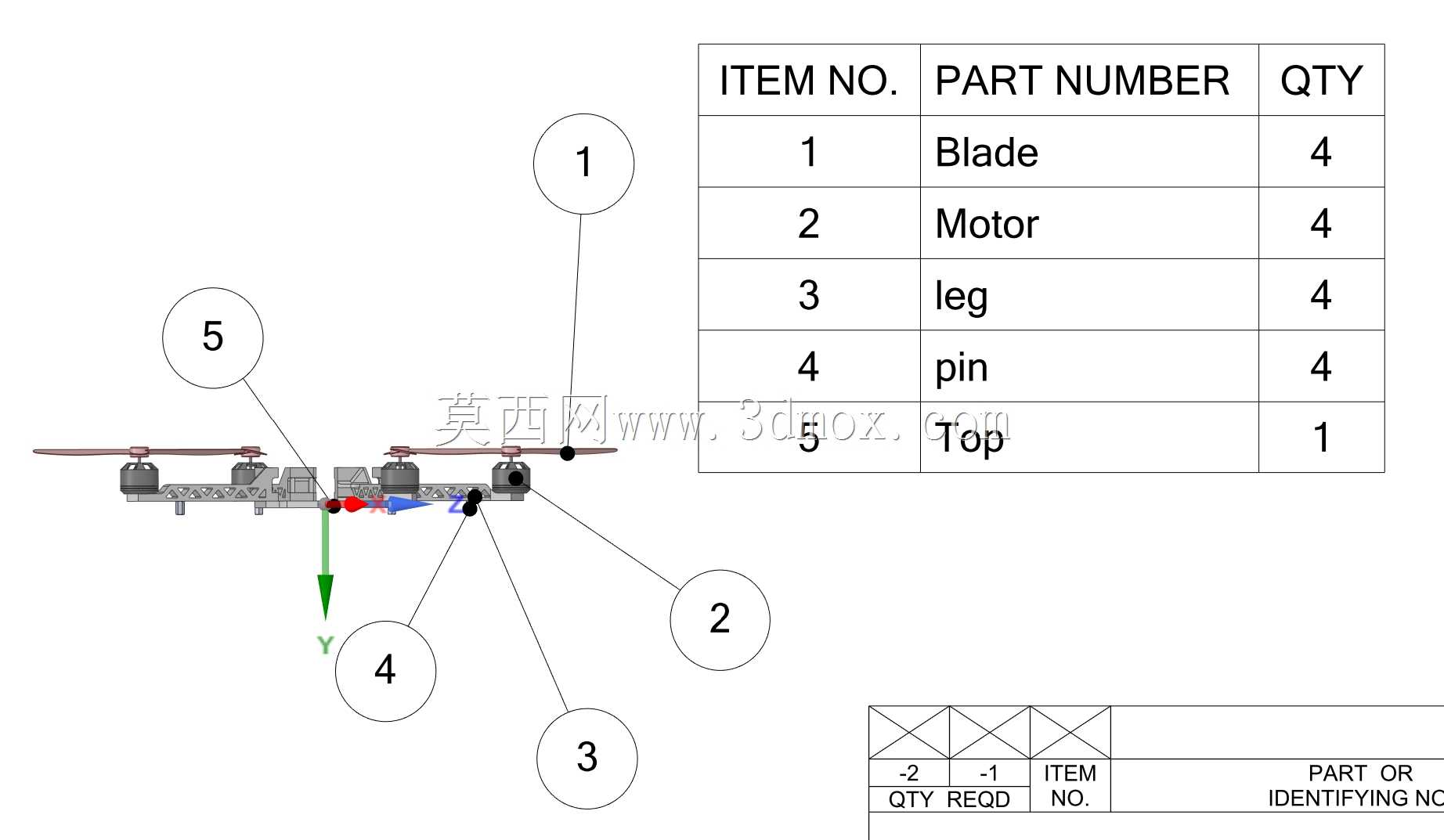

　　图纸里的零件明细表明确了每个组件的装配数量，四个机臂、四个电机、四套螺旋桨、上下各一块安装板，再加一个中心定位销，整套结构的零件数量控制在最少，没有多余的冗余结构，整机空机重量可以控制在350g以内，搭配3S锂电池的续航时间可以达到12分钟以上，满足日常作业的续航需求。装配公差的设定上，所有转动部件的同轴度公差控制在0.05mm以内，机架各安装面的平行度公差不超过0.1mm，保证四个旋翼的拉力平面处于同一水平面，减少飞行过程中的不必要功耗。

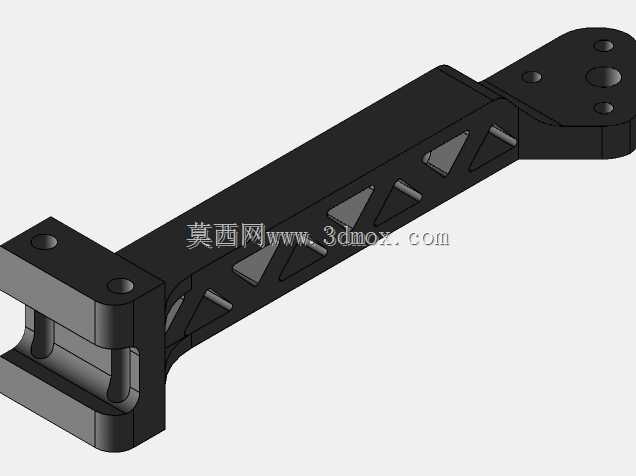

　　从实际使用场景出发，这套结构的机臂采用等强度设计，靠近中心框的位置截面更大，向末端逐渐收窄，既保证了坠机时的结构强度，又尽可能降低了不必要的结构重量；中心框位置预留了20mm见方的飞控安装孔位，兼容市面上绝大多数主流的开源飞控安装尺寸，不需要额外做转接板就能直接适配；底部的电池安装位预留了绑带穿过的槽位，可以适配不同容量的电池固定，不需要修改结构就能调整整机的续航时间。

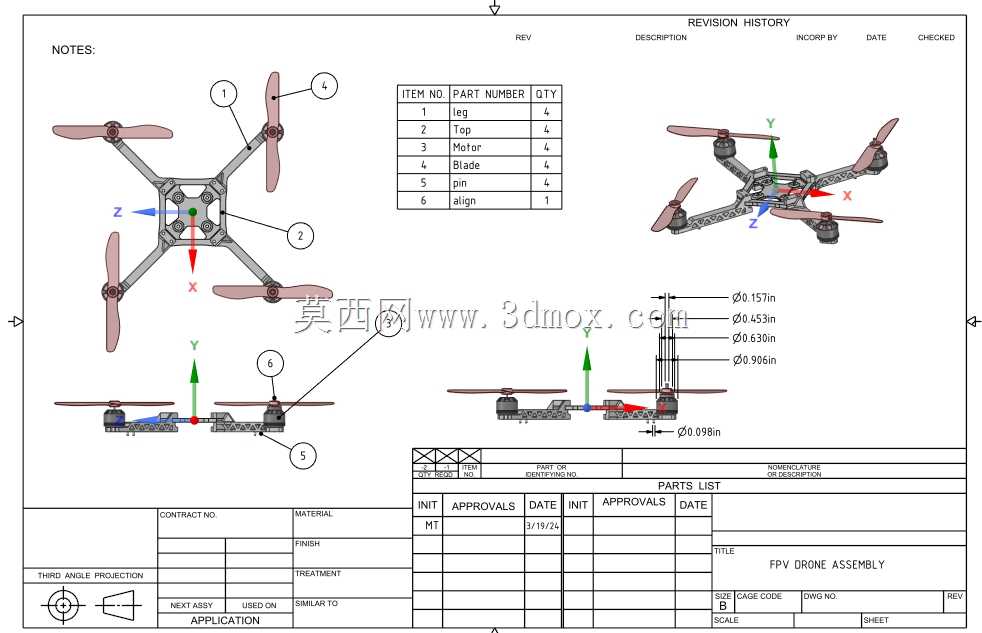

　　整套装配图纸采用第三角投影画法，同时给出了等轴测视图、俯视图、侧视图以及局部动力组件的放大视图，每个装配节点都标注了对应的零件序号，装配作业时可以直接对照明细表核对零件规格，不会出现错装漏装的问题。针对日常维护的需求，所有易损部件都设计在结构外层，机臂末端的电机座、桨夹这些坠机时容易损坏的部件，都可以单独更换，不需要更换整个机架，大幅降低了后期的使用维护成本。
