M8带法兰台阶引线螺钉螺母结构

　　在桌面级数控设备、小型激光切割机以及消费级3D打印机的传动系统搭建中，成本控制与传动精度的平衡一直是结构设计人员需要反复权衡的核心问题。常规滚珠丝杠传动副虽然具备传动效率高、反向间隙小的优势，但整套副的采购成本较高，对于负载不大、行程较短的桌面级设备而言，存在明显的性能溢出，很多入门级设备的开发过程中，设计人员会优先选择成本更低的梯形丝杠搭配铜质螺母的传动方案，这款带法兰结构的M8台阶螺母，正是针对这类低成本传动场景开发的连接件。从结构设计逻辑来看，这款螺母采用了一体化法兰安装结构，法兰端面上均匀分布了三个安装通孔，不需要额外设计螺母座的抱紧结构，直接通过螺栓就可以将螺母固定在运动滑台的安装面上，相比传统的圆柱面抱紧式铜螺母，

　　这种法兰式安装的同轴度更容易保证，安装过程中不需要反复调整螺母与丝杠的平行度，只要安装面的平面度加工达标，锁紧安装螺栓后就能获得稳定的传动状态。螺母的主体为带台阶的圆柱结构，法兰端厚度经过优化，既保证了安装时的结构强度，避免螺栓锁紧时法兰出现形变，又尽可能控制了整体重量，减少运动部件的惯量，对于步进电机直驱的小型传动机构来说，运动部件重量的降低能够有效提升电机的动态响应表现，避免低速运动时出现卡顿。螺纹部分适配公称直径8mm的梯形丝杠，台阶尺寸设计为2mm，能够和同规格的台阶型丝杠端部结构配合，在运动到行程极限位置时可以起到硬限位的辅助作用，不需要额外在滑台侧加装限位撞块，简化了整体结构的零件数量。材质选择上采用黄铜作为基体材料，

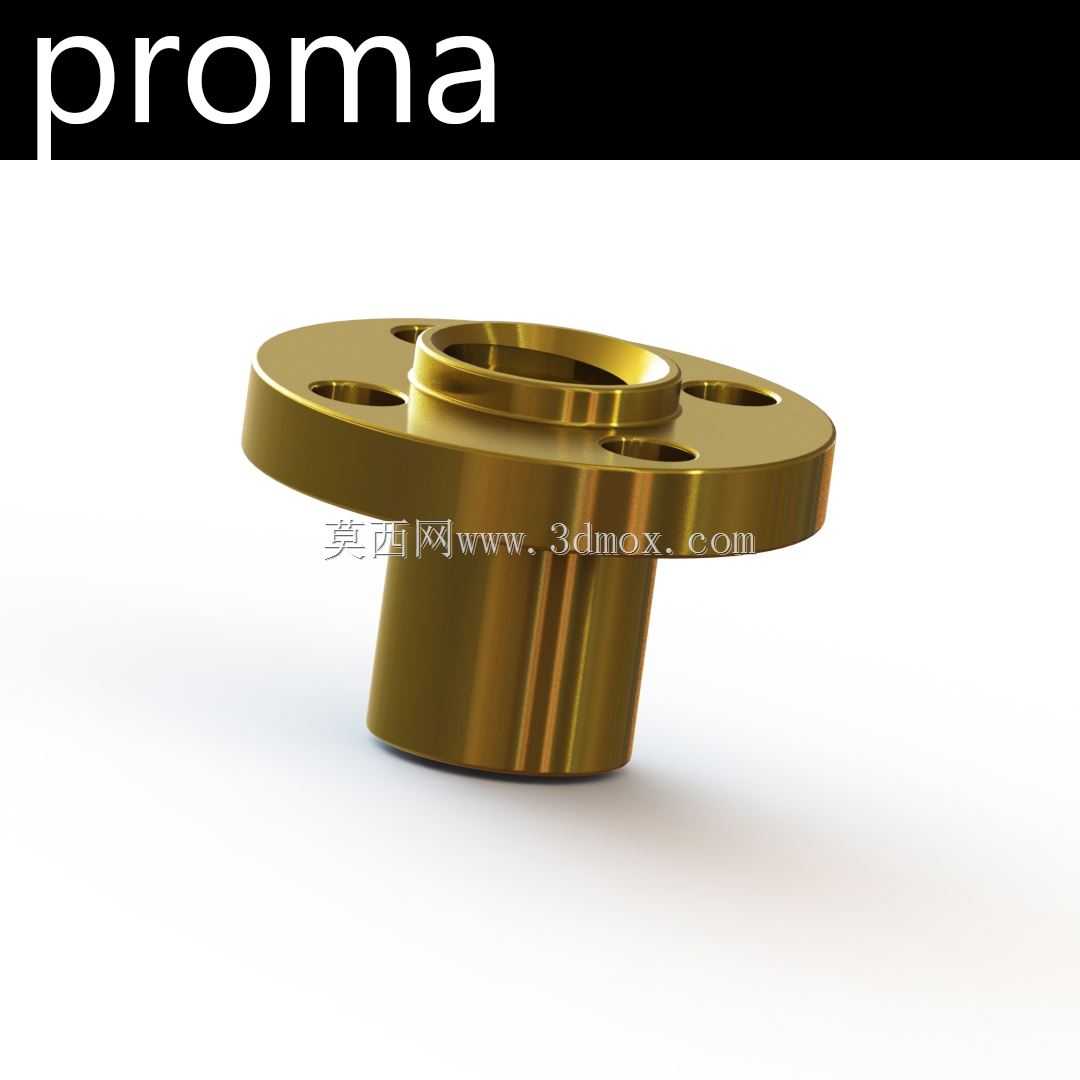

　　黄铜本身具备良好的自润滑特性，和钢制丝杠配合传动时，即使没有持续的油脂润滑，也能在较长时间内保持较低的摩擦系数，不会出现钢制零件配合时容易发生的冷焊咬合问题，非常适合小型设备维护周期长、润滑条件一般的使用场景。从安装边界尺寸来看，法兰盘的外径控制在紧凑的范围内，不会占用过多的滑台安装空间，圆柱主体的外径和法兰形成的台阶差，能够在安装时起到快速定位的作用，滑台上的安装孔只要加工出对应直径的沉台，螺母放入后就可以自动完成径向定位，不需要额外调整位置，大幅提升装配效率。在实际应用中，这类螺母除了用于传动丝杠的副件，也可以作为引线调节机构的连接件使用，在一些需要微调引线张力的小型设备上，通过旋转螺母带动引线座移动，能够实现张力的精细调节，

　　法兰上的安装孔可以用来固定锁紧片，调节完成后锁紧即可防止螺母松动，避免设备运行过程中张力出现漂移。设计这类零件的三维模型时，需要重点关注螺纹部分的同轴度公差，以及法兰安装孔的位置度公差，如果安装孔的位置偏差过大，装配时会强行拉扯螺母导致螺纹孔倾斜，和丝杠配合时就会出现卡滞、磨损加快的问题；另外法兰端面和螺纹轴线的垂直度也需要严格控制，否则锁紧安装螺栓后螺母会出现偏斜，直接影响传动的顺畅度。对于小型设备的开发人员来说，这类标准化的铜螺母结构不需要重新开模定制，直接选用成熟的规格就可以大幅缩短开发周期，同时成熟的结构经过大量实际场景验证，可靠性也远高于临时设计的特殊结构，在低成本传动方案中是性价比极高的选择。
