铝型材框架FDM熔融沉积桌面级3D打印设备

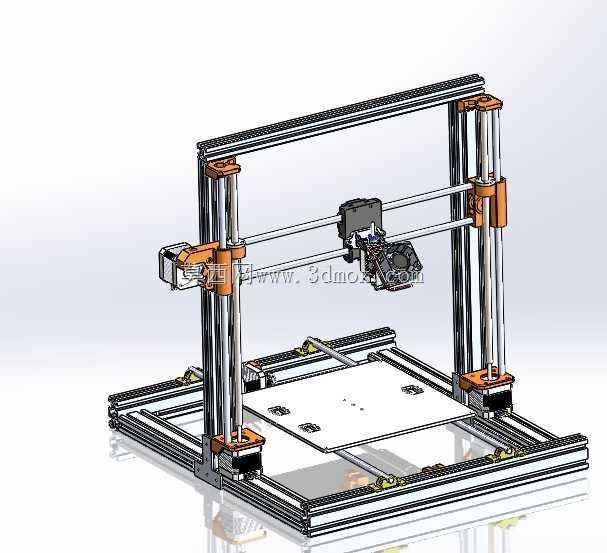

　　这套桌面级FDM熔融沉积成型设备，核心采用欧标2040铝型材搭建整体框架结构，型材间通过角码、T型螺栓完成刚性连接，无需复杂焊接工序，装配调试阶段可根据实际走线、部件安装需求灵活调整横梁与立柱的相对位置，后期维护更换部件时也能快速拆解对应区段，不会破坏整体框架的装配精度。从实际应用场景来看，这类设备多部署在高校创客空间、产品设计工作室、小型加工服务点以及个人DIY工作区，可直接将三维数字模型转化为实体样件，覆盖手板验证、工装夹具快速制作、创意产品打样、教学实训演示等多个使用场景，相比工业级大型增材设备，它的占地尺寸仅相当于普通台式电脑主机加显示器的摆放空间，对工作场地的承重、供电没有特殊要求，普通民用220V插座即可满足供电需求，无需额外配置工业气源或专用冷却回路。

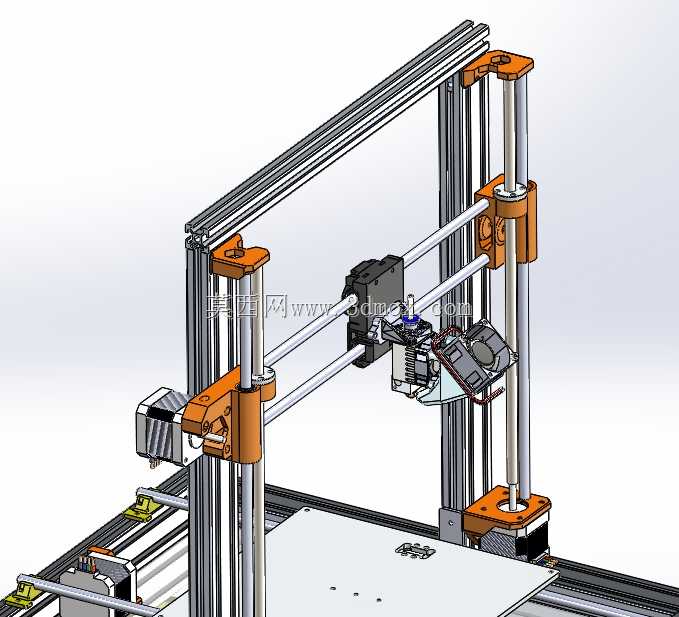

　　设备的运动系统采用笛卡尔坐标系布局，X轴负责打印头的横向移动，通过双光轴直线导轨搭配同步带传动，保证打印头在横向移动过程中的直线度，避免高速移动时出现晃动导致的层纹偏移问题；Y轴负责成型平台的纵向进给，同样采用光轴导轨加同步带的传动组合，平台下方设置了调平螺母组件，可手动调整平台四个角点的高度差，保证打印首层耗材能均匀附着在平台表面；Z轴采用双丝杆搭配双光轴导向的结构，两侧立柱上的丝杆由同步轮联动，带动X轴横梁完成垂直方向的升降，这种双侧驱动的Z轴结构能避免单丝杆驱动带来的横梁倾斜问题，在大尺寸打印作业时，Z轴的进给精度直接决定了每层耗材的堆叠厚度一致性，进而影响最终成型件的表面质量与尺寸精度。

　　打印头组件集成了加热块、喉管、散热风扇与挤出机构，耗材通过挤出齿轮的咬合送入喉管，在加热块内升温至熔融温度后从喷嘴挤出，喷嘴旁的散热风扇可在耗材挤出后快速冷却定型，避免小尺寸特征出现塌边变形。成型平台采用平板式结构，表面可粘贴美纹纸、PEI膜等附着介质，降低首层翘边的概率，平台的有效打印区域可满足常规尺寸样件的制作需求，日常使用中无需频繁扩展打印范围，若有大尺寸打印需求，也可通过更换更长的铝型材横梁与同步带来拓展成型边界。

　　从设计思路上看，这套设备优先考虑了装配的便捷性与后期的可维护性，所有电气走线都沿铝型材的槽道布置，通过线卡固定在型材内部，不会出现线缆外露干扰运动部件的问题；控制主板安装在设备底部的独立仓体内，与运动区域做了物理分隔，避免打印过程中掉落的耗材碎屑落到主板上造成短路；电源模块同样布置在底部仓体，预留了散热通风孔，保证长时间连续工作时电源的温度处于合理区间。设备的限位开关分别布置在三个运动轴的原点位置，开机后设备可自动完成原点复位，确定各轴的运动初始位置，避免超程碰撞损坏部件。

　　在实际使用过程中，这类设备可适配PLA、ABS、PETG等多种常见3D打印耗材，不同耗材对应不同的加热温度与冷却策略，设备的框架结构预留了耗材架的安装位置，可直接挂载1kg规格的标准耗材盘，耗材通过导料管送入打印头，减少送丝阻力。安装调试时需要重点保证各轴导轨的平行度，尤其是X轴双光轴的平行度偏差需要控制在0.1mm以内，否则会导致打印头移动卡顿，影响打印精度；Z轴丝杆的同轴度也需要反复调整，避免丝杆转动时出现卡顿导致Z层错位。设备的整体外形边界在设计时充分考虑了桌面摆放的需求，所有突出部件都做了内收处理，不会在搬运或日常使用时刮碰到周边物品，底部可加装橡胶减震脚垫，减少打印过程中运动部件带来的震动传递到工作台面，进一步提升打印过程的稳定性。

　　不同于封闭式工业3D打印设备，这套开放式框架结构的设备能让使用者直观观察到整个打印过程，便于及时发现打印中出现的翘边、堵头、层偏移等问题，教学场景下也能让学习者清晰理解FDM打印的运动逻辑与成型原理，设备的所有零部件都采用通用标准件，损坏后可快速采购替换，无需定制专用配件，大幅降低了后期的使用与维护成本。
