CR10型3D打印机挤出热端结构设计

　　在桌面级FDM3D打印设备的运维与改装场景中，热端作为耗材熔融挤出的核心执行部件，其结构合理性直接决定打印过程的出丝稳定性、温控精度以及长时间作业的可靠性，不少入门级设备原配热端在持续高温作业、多耗材适配场景下容易出现散热不足、漏料、安装适配性差的问题，这款针对CR10系列设备设计的替换热端，正是围绕桌面级设备改装、旧件替换的实际工程需求完成结构设计。

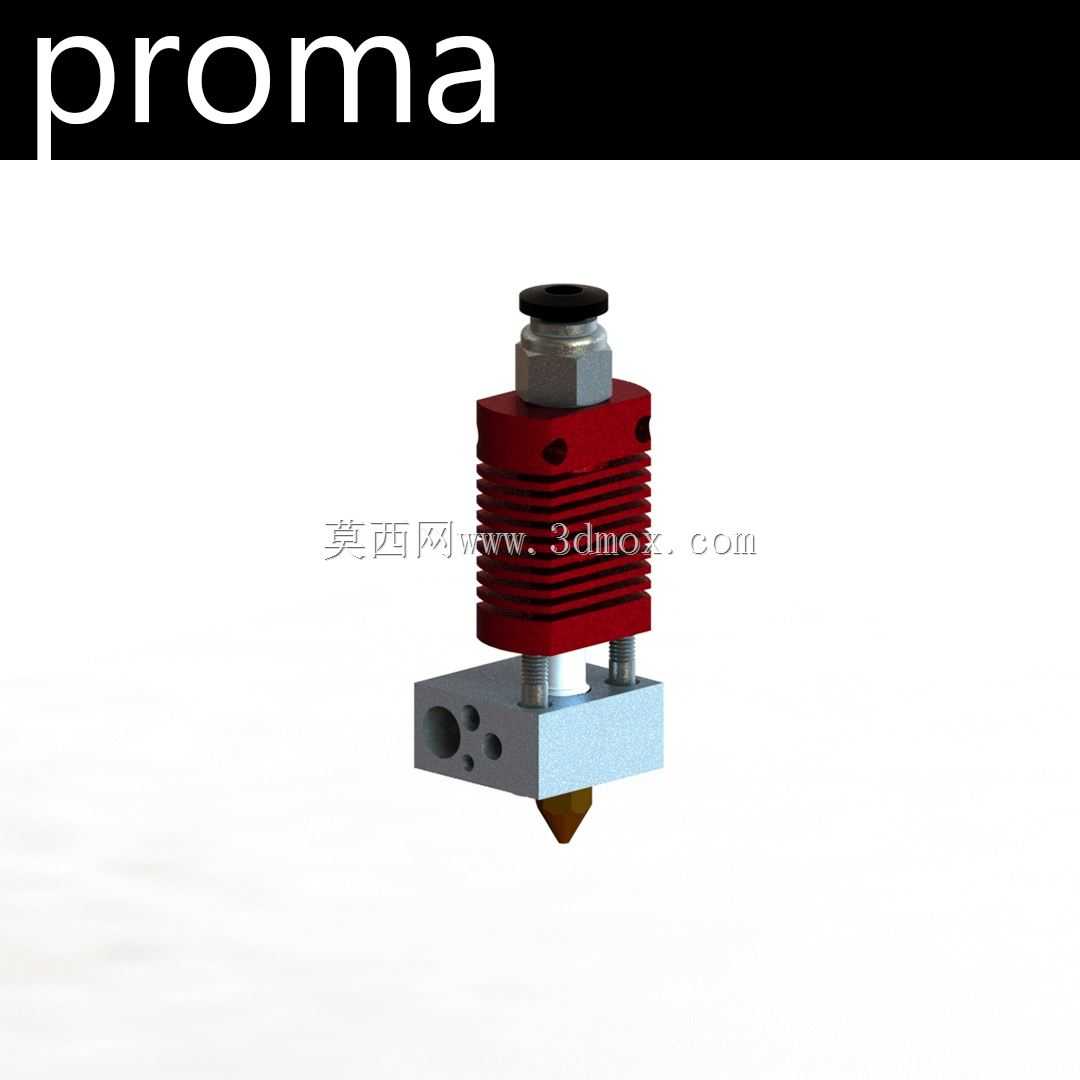

　　从实际安装适配边界来看，这款热端配置了14mm规格的螺丝安装支架，安装孔位完全匹配CR10系列打印机的原有X轴滑台安装位，替换作业时无需对原有设备的安装结构做二次打孔或切削加工，仅需拆除原有故障热端，对位锁付固定螺丝即可完成装配，同时预留的走线槽位可以兼容原有设备的加热棒、热敏电阻接线路径，不会出现走线干涉、线材弯折磨损的隐患。热端整体采用分段式结构设计，从上至下依次为气动快插接头、散热段、隔热过渡段、加热块以及喷嘴，各段之间采用标准螺纹连接，便于后期运维时单独更换磨损或故障的子部件，无需整体报废替换。

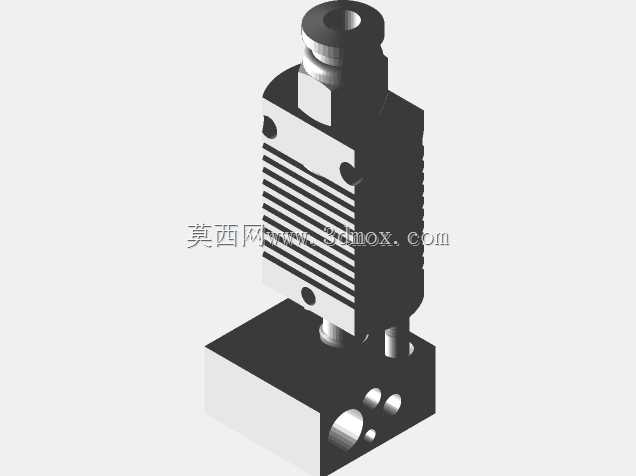

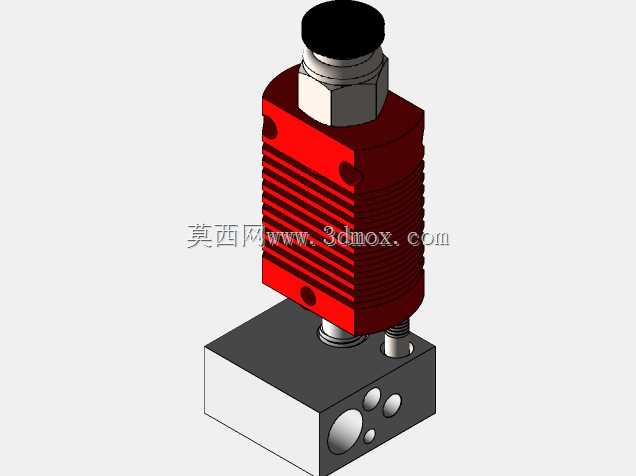

　　散热段采用红色阳极氧化铝合金材质，外壁加工有密集的环形散热鳍片，鳍片间距经过优化，既保证足够的散热接触面积，又不会因为鳍片过密导致积灰难以清理，配合设备原配的散热风扇，可以将散热段温度稳定控制在耗材玻璃化转变温度以下，避免耗材在喉管位置提前软化膨胀造成堵头故障。加热块采用铝合金材质加工，内部预留了标准尺寸的加热棒安装孔与热敏电阻安装孔，兼容市面主流的24V/40W加热棒与NTC100K热敏电阻，加热块侧面设置有紧固顶丝孔，可以牢牢固定喉管与喷嘴的相对位置，避免长时间高温作业后部件松动导致的漏料问题。喷嘴采用标准黄铜材质，出料口径适配常规0.4mm打印需求，也可根据打印精度、耗材类型的需求更换不同口径的同规格喷嘴，适配PLA、ABS、PETG等多种主流FDM打印耗材。

　　在实际使用场景中，这款热端既可以作为CR10系列打印机原配热端故障后的替换备件，也可以用于其他采用同安装规格X轴滑台结构的桌面级FDM3D打印机改装升级，相比部分原配的一体化热端结构，这种分段可拆卸的结构大幅降低了后期运维成本，比如喷嘴磨损后仅需更换几元成本的喷嘴即可，散热鳍片积灰后可以直接拆下清理，加热棒或热敏电阻故障时也能单独更换配件。设计过程中充分考虑了桌面级设备的安装空间限制，热端整体径向尺寸控制在合理范围内，打印过程中运动到X轴、Z轴极限位置时不会与设备框架、打印平台发生干涉，安装后打印原点的偏移量极小，仅需在固件中做微小的Z轴偏移补偿即可正常开始打印作业，无需重新做复杂的平台调平与坐标校准。

　　从结构可靠性角度来看，各部件的连接螺纹都做了适配高温作业的公差设计，常温下装配顺畅，高温加热后不会因为热胀冷缩出现螺纹咬死或者松动的问题，喉管位置采用隔热材质隔断散热段与加热块之间的热传导，减少不必要的热量损失，既能保证加热块的温控响应速度，也能降低散热风扇的负载，减少设备运行时的风扇噪音。实际打印测试中，这款热端可以稳定支持最高260℃的挤出温度，满足常规工程耗材的打印温度需求，持续长时间作业时，散热段表面温度始终保持在安全范围内，不会出现热量向上传导导致快插接头老化、耗材提前软化的问题，出丝均匀稳定，不会出现挤出抖动、出料粗细不均的情况，能够有效提升打印成品的表面质量与尺寸精度。
