欧标2020工业挤压铝型材结构设计

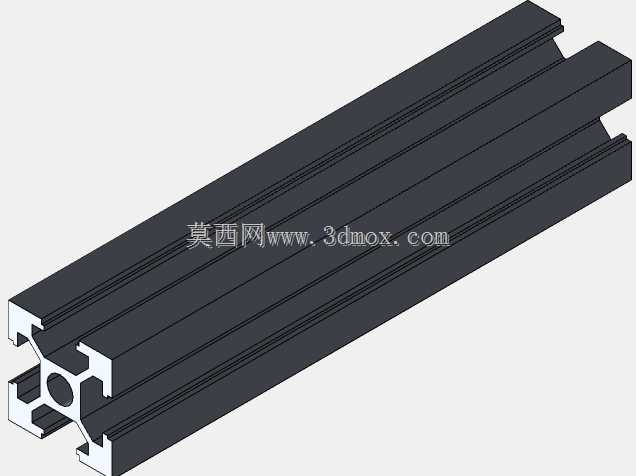

　　在非标自动化设备搭建、小型工作台组装、3D打印机框架制作、检测工位防护栏搭建这类场景里，铝型材一直是结构工程师选型清单里的高频选项，而20系列欧标铝型材因为截面尺寸紧凑、安装灵活度高，尤其适合轻量化、小载荷的结构搭建场景。很多工程师在做结构设计时，常会遇到调用的型材模型尺寸公差不匹配的问题，比如槽口宽度偏差、中心孔位置偏移、端面安装孔位不对，导致装配时出现干涉，要么需要反复修改模型，要么现场加工时要二次修配，既耽误项目进度，也容易影响最终结构的装配精度。这款欧标2020挤压铝型材的设计，完全贴合欧洲标准的尺寸公差要求，从截面轮廓到各安装基准的尺寸都严格对标规范，能直接用于各类需要精准装配的结构场景，不需要额外调整轮廓尺寸就能完成虚拟装配验证。

　　从功能特性来看，这款型材采用标准的T型槽设计，槽口尺寸适配常规的欧标型材紧固件，包括T型螺栓、法兰螺母、角码连接件、槽条连接件等常用配件都能直接适配，不需要单独定制特殊连接件。型材中心设计有标准的通孔结构，既可以用于长型材的对接拉紧，也能穿设线缆、气路软管，在做小型设备框架时可以把管线隐藏在型材中心孔内，让整体设备外观更整洁，也能避免管线外露被剐蹭破损。型材的四个安装面都设计有对称的槽口，不管是做平面框架还是立体框架，各个方向的连接件都能找到对应的安装位置，搭建多层结构、垂直支撑结构时不需要额外做转接件，能大幅减少设计阶段的零件数量，降低后续的装配复杂度。

　　设计过程中，特意保留了拉伸轮廓的空白基准部分，工程师在使用时可以直接根据自身项目的实际长度需求，对型材进行任意长度的拉伸调整，不需要重新绘制截面草图，也不会因为拉伸操作导致轮廓变形、尺寸偏移。型材的棱边采用直角设计，没有做预设的圆角处理，这一设计主要是考虑到不同应用场景对棱边的要求差异：做设备外框架时如果需要圆角包边，可以根据实际选用的包边条尺寸自行添加圆角特征；做内部支撑结构时，直角棱边能更好地贴合安装面，保证连接件的装配贴合度，不会因为圆角导致连接出现间隙。如果有特殊场景需要对棱边做倒圆角处理，也可以在基础轮廓上快速添加对应尺寸的圆角特征，不需要重新构建整个截面。

　　从安装边界尺寸来看，这款2020型材的截面外轮廓尺寸为20mm×20mm，槽口的中心距、槽深、槽宽都严格遵循欧标铝型材的规范要求，相邻槽口的位置公差控制在标准范围内，当多根型材拼接成框架时，各个连接点的安装孔位能完全对齐，不会出现错位导致螺栓无法穿入的问题。型材的壁厚符合常规工业使用的强度要求，在承受静态载荷时，单根100mm跨距的型材能满足小型电子设备安装、轻型工装夹具固定的载荷需求，不会出现明显的挠曲变形。针对不同的搭建需求，这款型材可以适配多种长度规格，从短尺寸的支撑垫块到长尺寸的框架横梁都能适用，搭建小型设备外罩、物料放置架、传感器安装支架时，不需要额外拼接多根型材就能满足长度要求，减少连接点数量也能提升整体结构的刚性。

　　在实际工程应用里，这款型材除了做常规的设备框架，还能用来制作工装夹具的安装基座，把气动元件、检测传感器、直线导轨等部件直接通过T型槽螺母固定在型材上，调整位置时只需要松开螺母就能滑动调整，不需要重新打孔，非常适合需要频繁调整工位位置的柔性生产线场景。做教学实验平台搭建时，因为型材装配不需要焊接，全部采用螺栓连接，学生可以反复拆装重组，不会像焊接框架那样一旦成型就无法修改，能满足不同实验项目的结构搭建需求。在做小型智能设备的外壳框架时，型材的槽口可以直接嵌入亚克力板、铝塑板等面板，不需要额外做面板的安装固定结构，能大幅缩短外壳的设计和加工周期。

　　很多工程师在选型铝型材时容易忽略截面轮廓的准确性，看似差不多的截面，实际装配时会出现螺母卡不进槽、角码贴合不严、对接端面错位等问题，这些小问题累积起来会严重影响整体结构的装配精度，甚至导致整个框架无法正常使用。这款严格遵循欧标尺寸的2020挤压铝型材，从截面轮廓的每一个尺寸基准出发，保证每一个安装面、每一个槽口、每一个中心孔的位置都符合标准要求，不管是做虚拟装配验证还是实际加工组装，都能实现零修配的装配效果，减少设计和加工阶段的反复调整工作，提升整体项目的推进效率。在做轻量化结构设计时，20系列型材本身重量较轻，搭配标准连接件能快速搭建出满足强度要求的结构，相比采用钢板焊接的结构，整体重量能降低60%以上，同时装配周期能缩短一半以上，对于需要快速迭代的小型设备开发项目来说，是非常合适的结构构件选择。
