一体式可3D打印金属质感合页运动构件

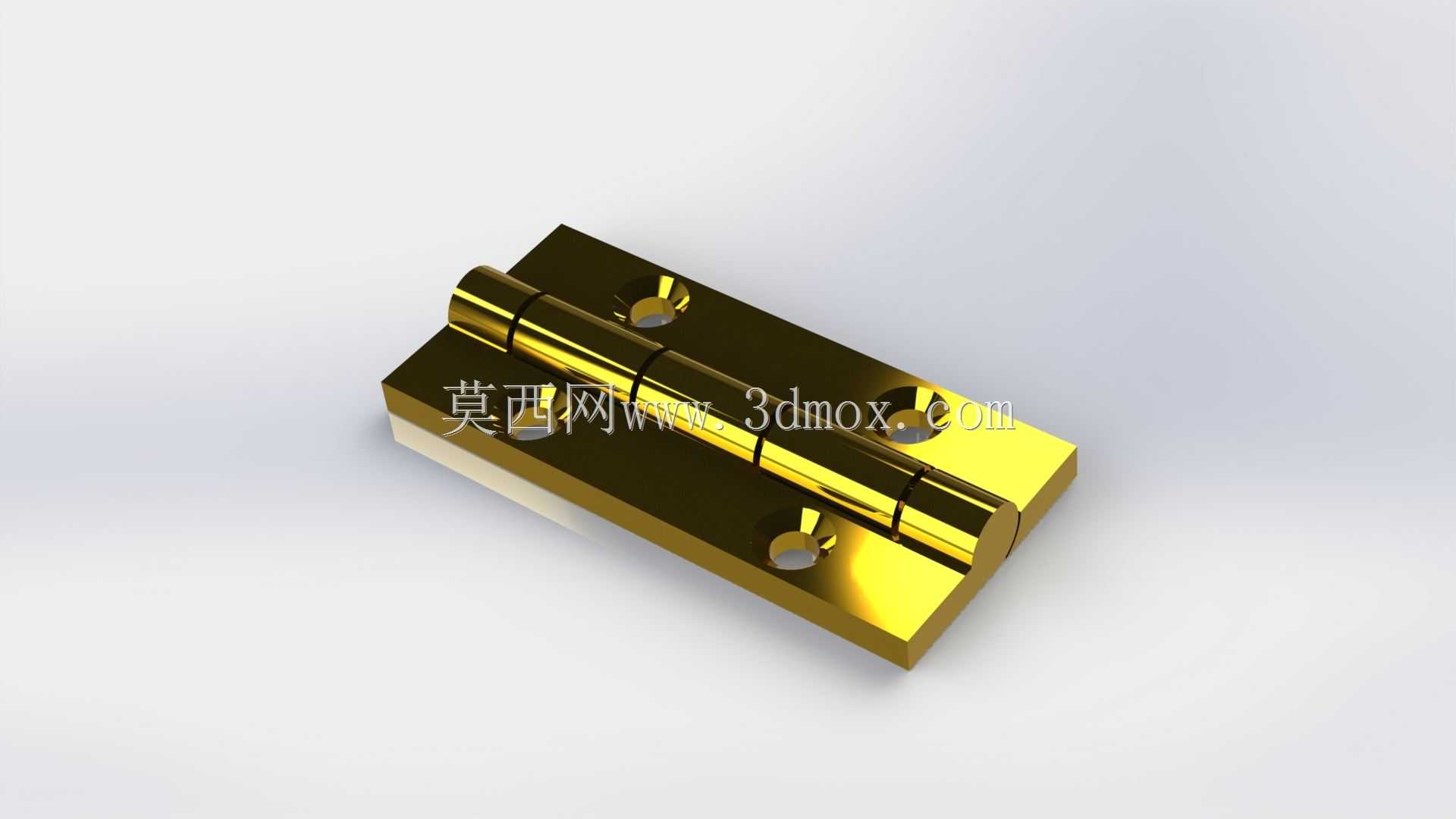

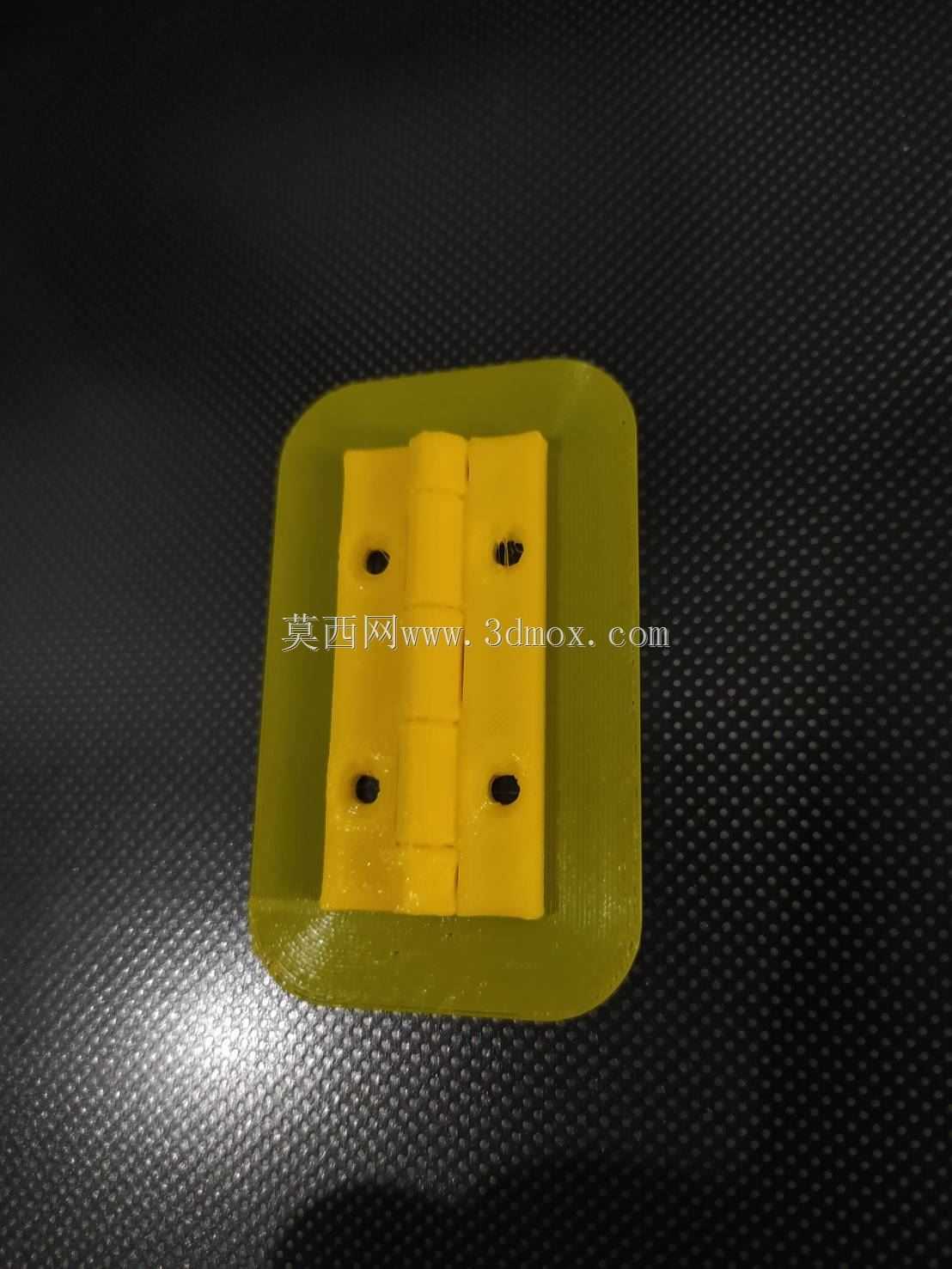

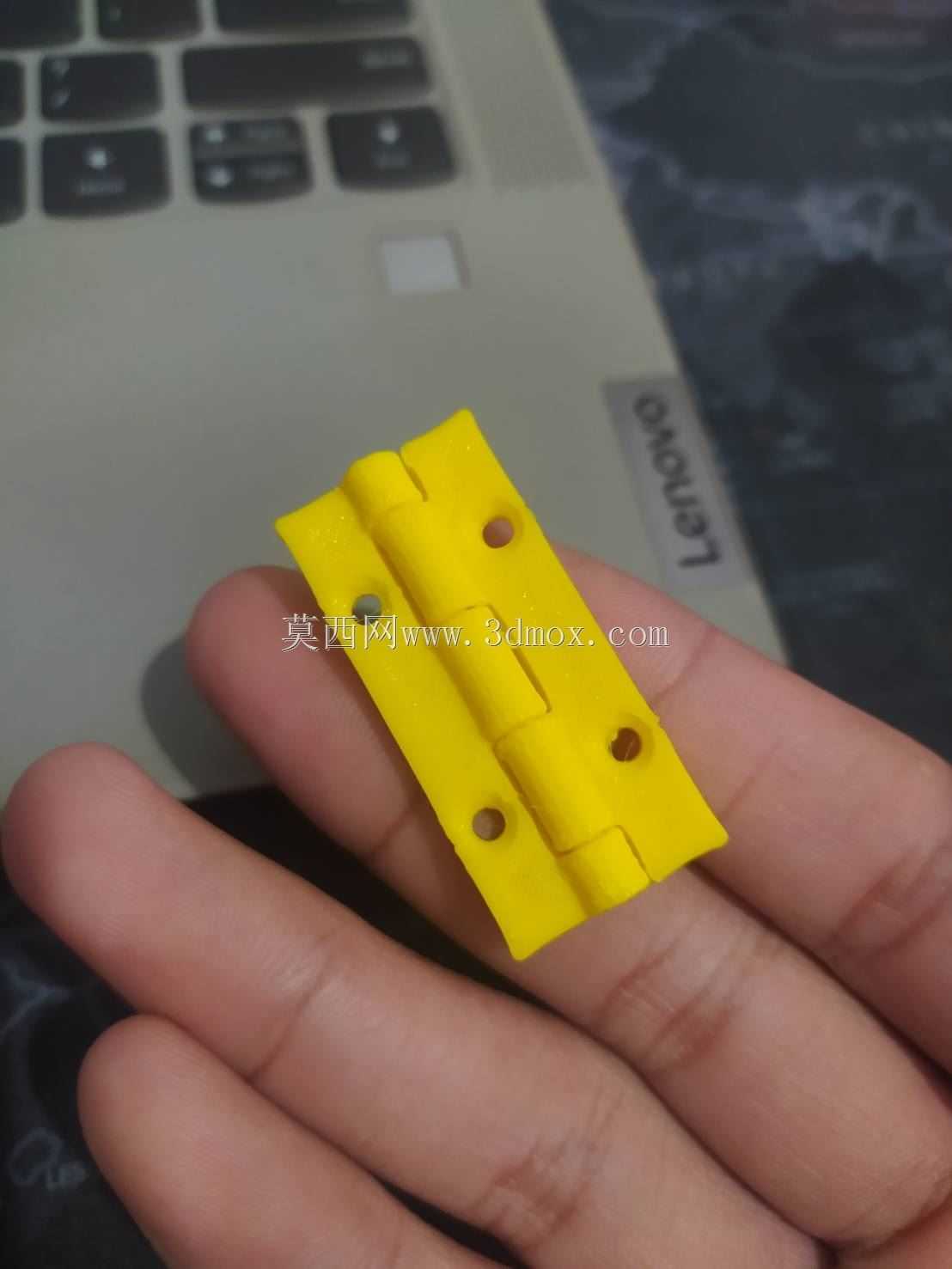

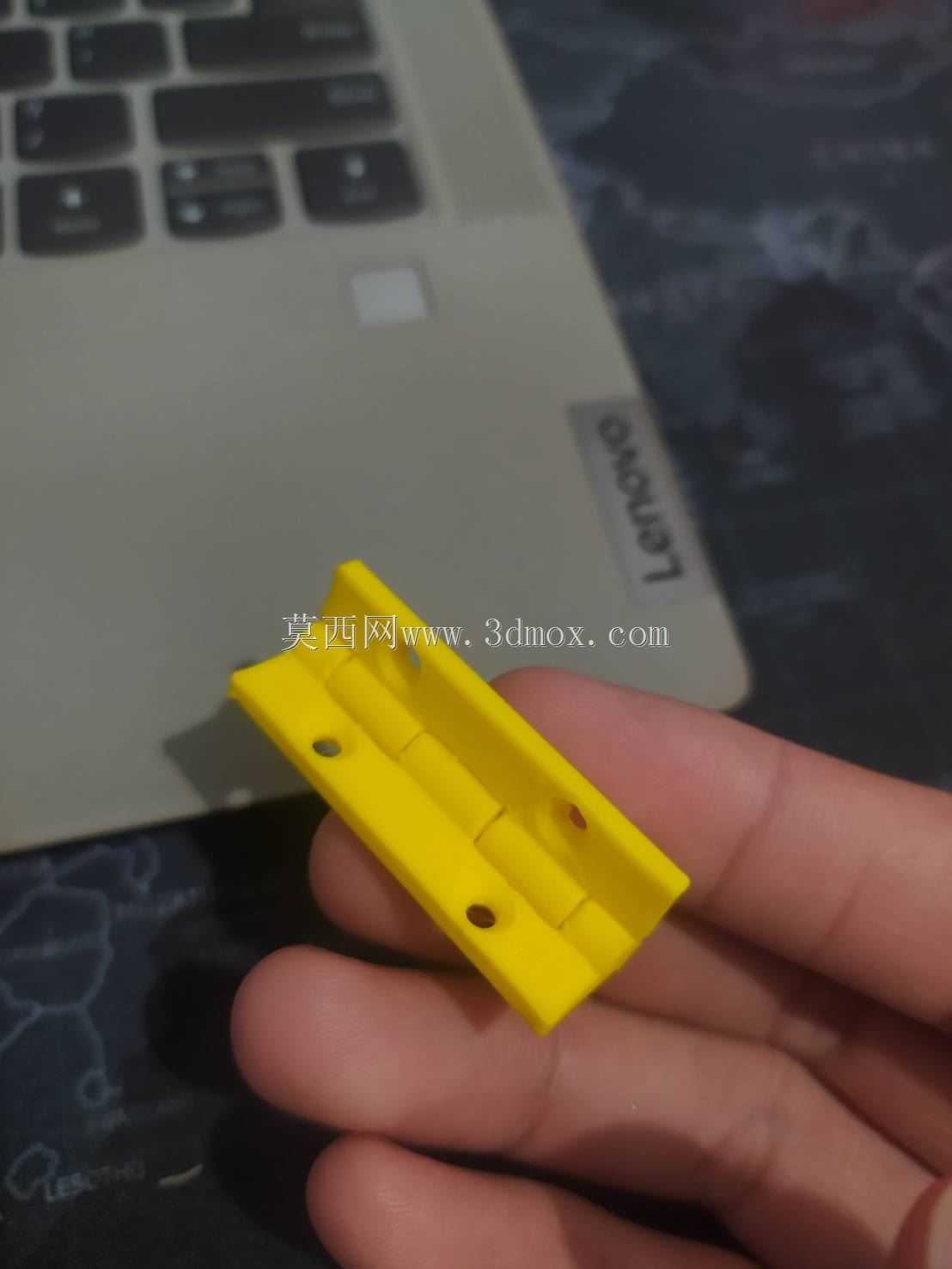

　　日常做非标设备护罩、小型机箱柜门、创客类DIY装置的铰接结构时，很多时候不需要采购标准工业合页，尤其是小批量试制、定制化外观需求的场景，一体打印的铰接构件能省去装配间隙调整、销轴选配的不少麻烦。这次做的这款合页结构，把两个页片和中间的铰接销轴做了一体化的可打印设计，不需要额外装配销轴，打印完成后直接掰动就能实现顺畅的转动功能，特别适合用FDM或者光固化3D打印设备直接制作，不用拆分零件打印后再组装。

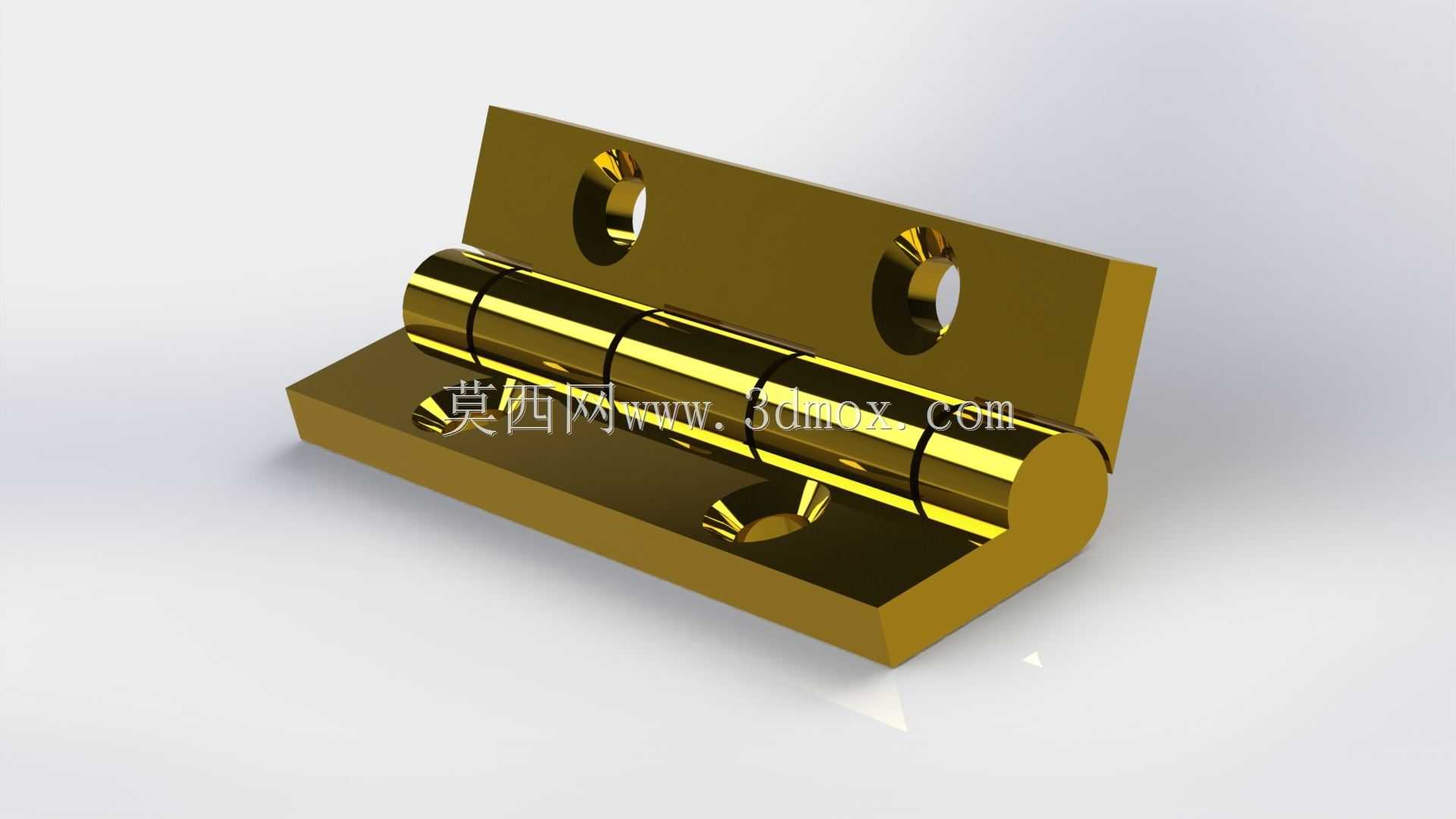

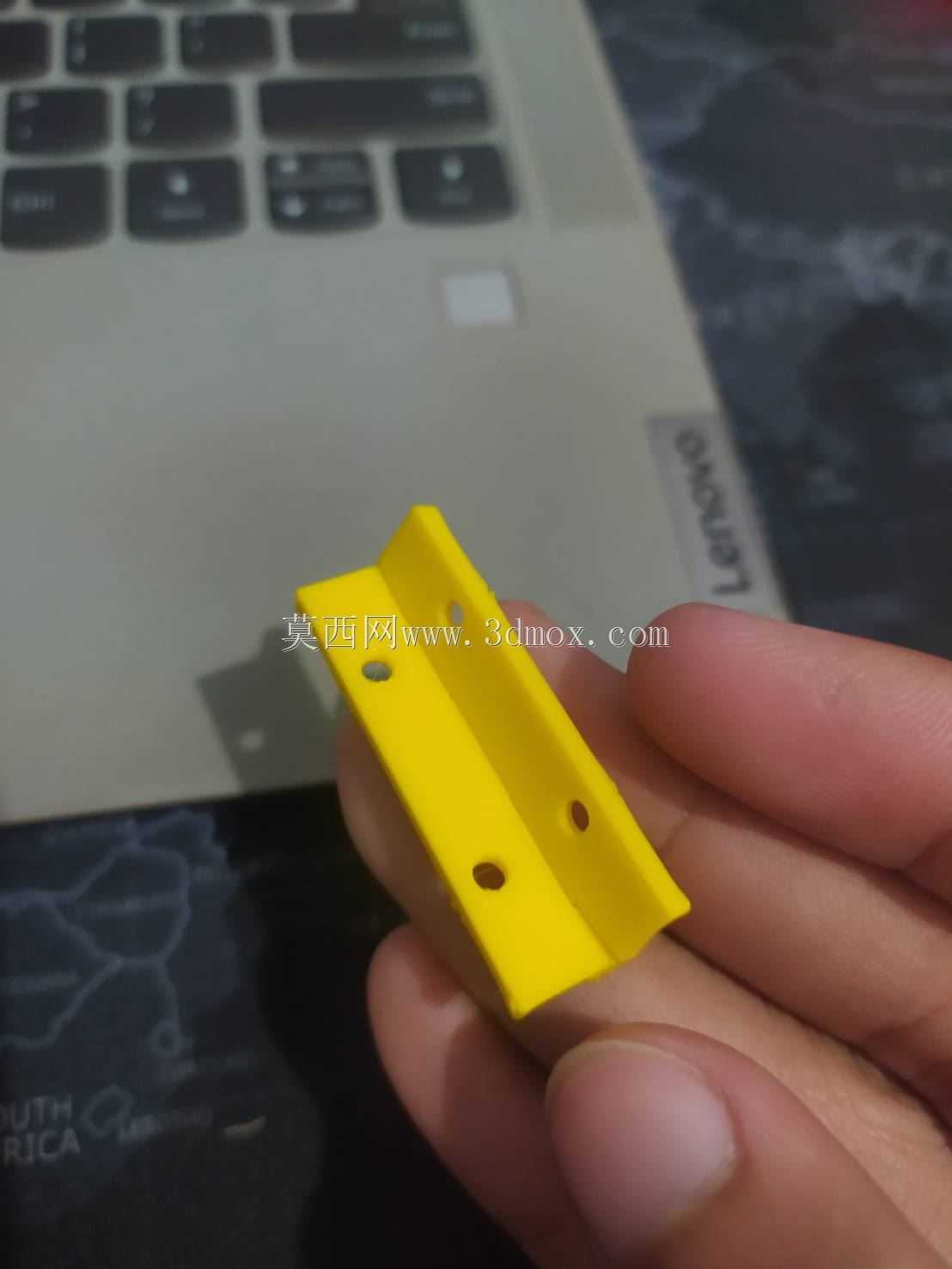

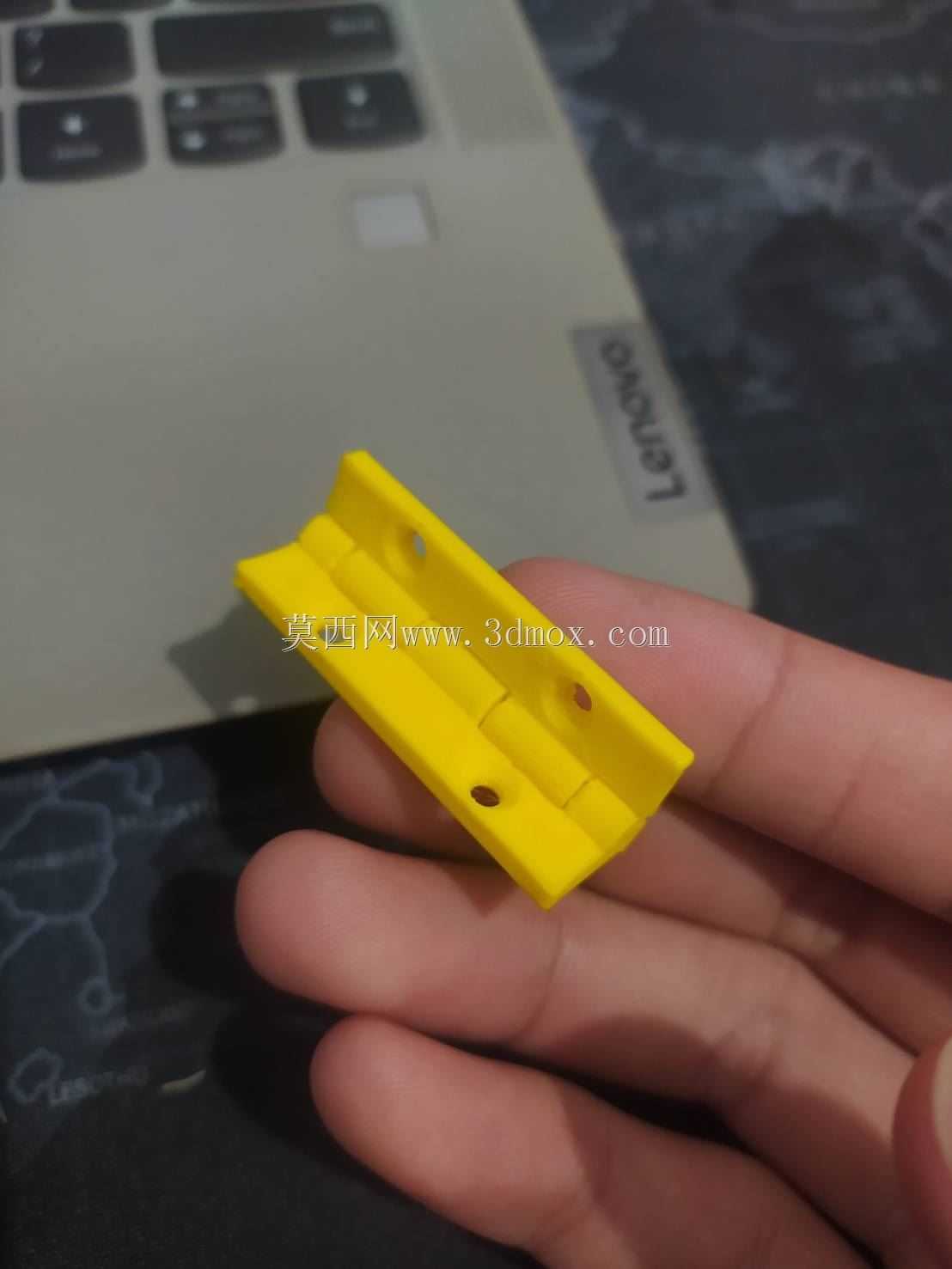

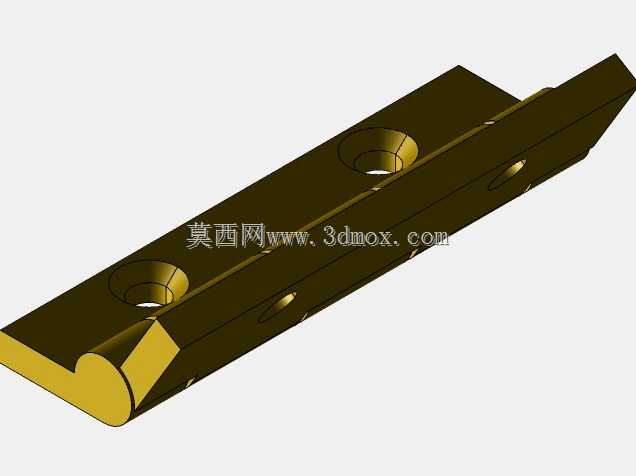

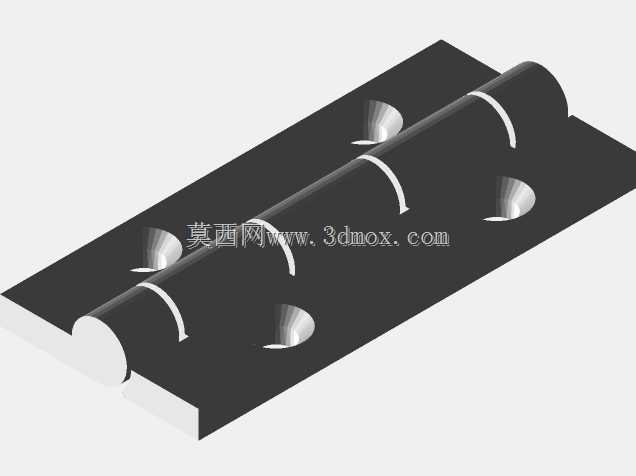

　　从实际安装适配的角度看，这款合页的两个页片都做了沉头安装孔位，孔位的尺寸适配常用的M3、M4规格沉头螺丝，安装时螺丝头可以完全沉入页片表面，不会突出干涉柜门或者护罩的开合动作。两个页片的平面度在建模时做了0.2mm的公差预留，打印后不需要额外打磨平面就能和安装面贴合，不会出现安装后翘边、开合卡滞的问题。中间的铰接部位做了间隙优化，转动副的配合间隙预留了0.3mm，不管是PLA、ABS这类常用FDM耗材，还是光敏树脂材料，打印完成后都不需要打磨铰接轴，直接就能实现0到180度范围内的顺畅转动，不会出现过紧转不动或者过松旷量太大的问题。

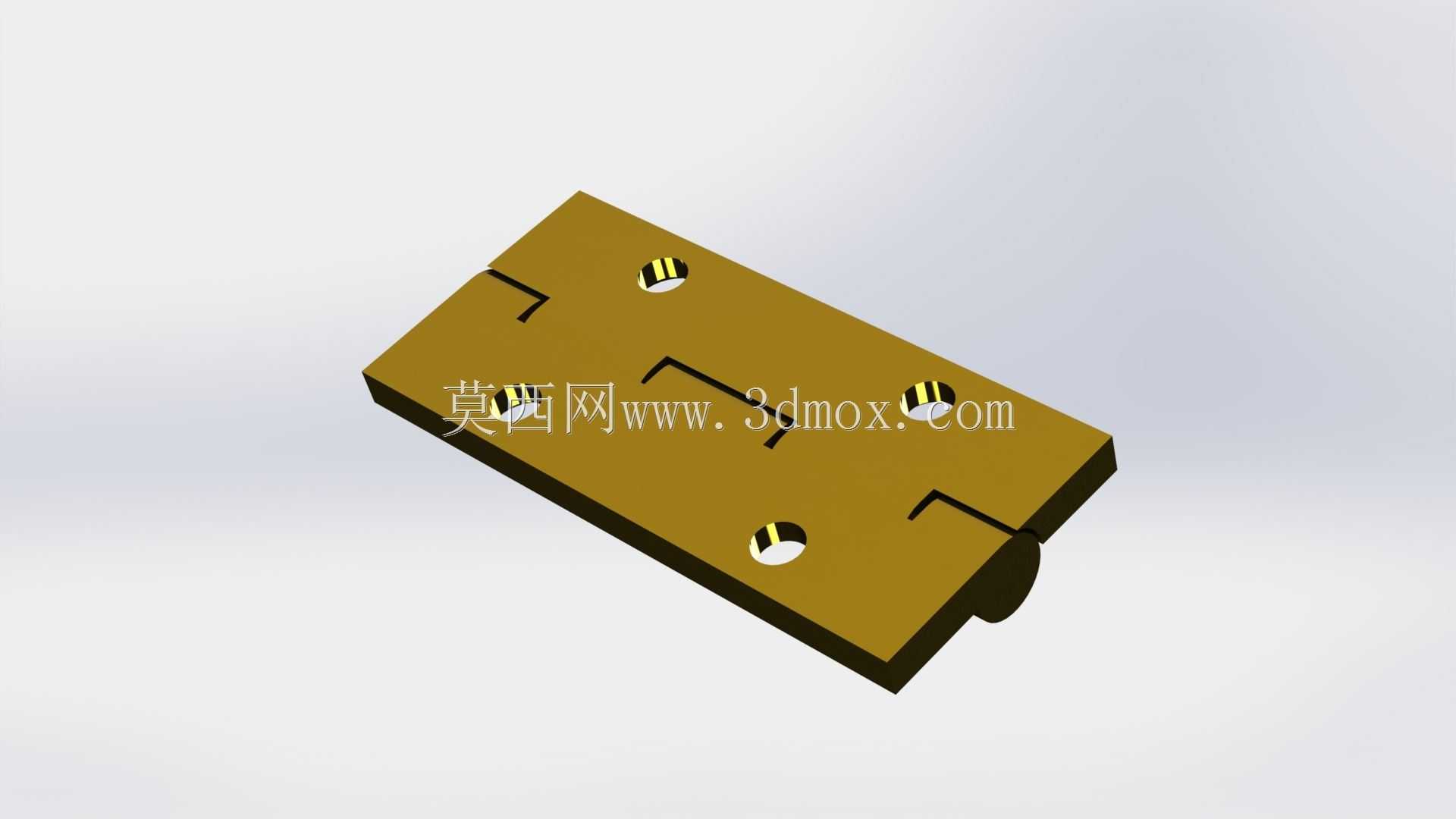

　　在结构设计的思路上，没有采用传统合页的分体销轴结构，而是把销轴和其中一个页片做成一体，另一个页片的轴套做了分段式的包裹结构，打印时不需要添加支撑就能直接成型铰接部位，省去了拆支撑的工序，也避免了支撑拆除后铰接面粗糙导致的转动不顺。页片的边缘做了R1的圆角过渡，既避免了打印后锐边划手的问题，也能减少打印时的边缘翘曲概率，尤其是用ABS这类容易翘曲的耗材打印时，圆角结构能大幅提升打印成功率。合页的整体厚度做了适配性优化，总厚度控制在8mm，既不会因为太薄导致结构强度不足，也不会因为太厚占用过多的安装空间，适合用在厚度10mm以上的板材柜门、设备护板、小型箱体的铰接位置。

　　从实际应用场景来说，这款合页除了能用于常规的3D打印制作的机箱、装置外壳，也可以作为小批量定制设备的临时铰接件使用，在设备试制阶段不需要等待五金件采购周期，直接打印就能完成装配验证，等结构定型后再替换成金属合页也完全可以，安装孔位和尺寸和常规的2寸小型合页完全兼容，替换时不需要重新打孔调整安装位置。另外针对有外观需求的DIY项目，这款合页的表面是平整的平面结构，可以直接在表面做 post-processing 处理，比如打磨喷漆、电镀处理，做出金属质感的外观效果，和定制化的装置外壳风格统一，不会像标准五金合页那样外观突兀。

　　在安装边界的考量上，合页转动时的最大外轮廓轨迹做了避让设计，当合页转动到最大开合角度时，页片的边缘不会突出安装面的侧边，安装时不需要在柜门或者门框上做额外的避位开槽，直接平贴在安装表面固定即可，对安装面的加工要求很低，哪怕是没有加工过的3D打印板材、亚克力板、木板，直接打孔就能安装。铰接部位的强度做了结构加强，轴套和页片的连接位置做了三角加强筋结构，在频繁开合的使用场景下，不会出现轴套断裂的问题，按照常用PLA材料的强度测算，单个合页可以承受5kg以内的柜门重量，满足大部分小型装置、DIY项目的使用需求。如果需要承受更大的重量，也可以直接等比例放大模型尺寸，所有的孔位、间隙、加强结构都是参数化设计的，放大后依然能保持顺畅的转动效果和足够的结构强度，不需要重新调整配合间隙。
