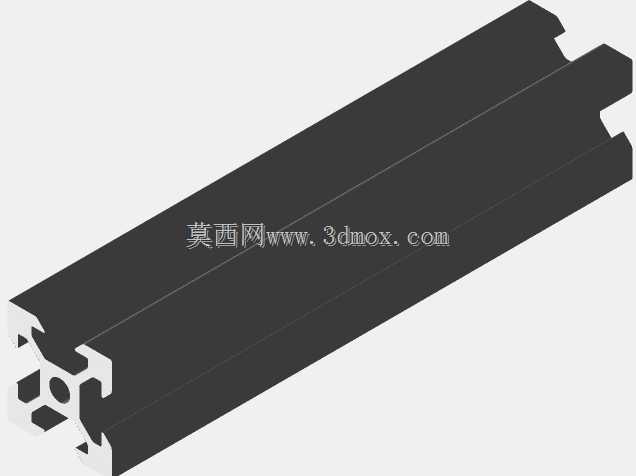

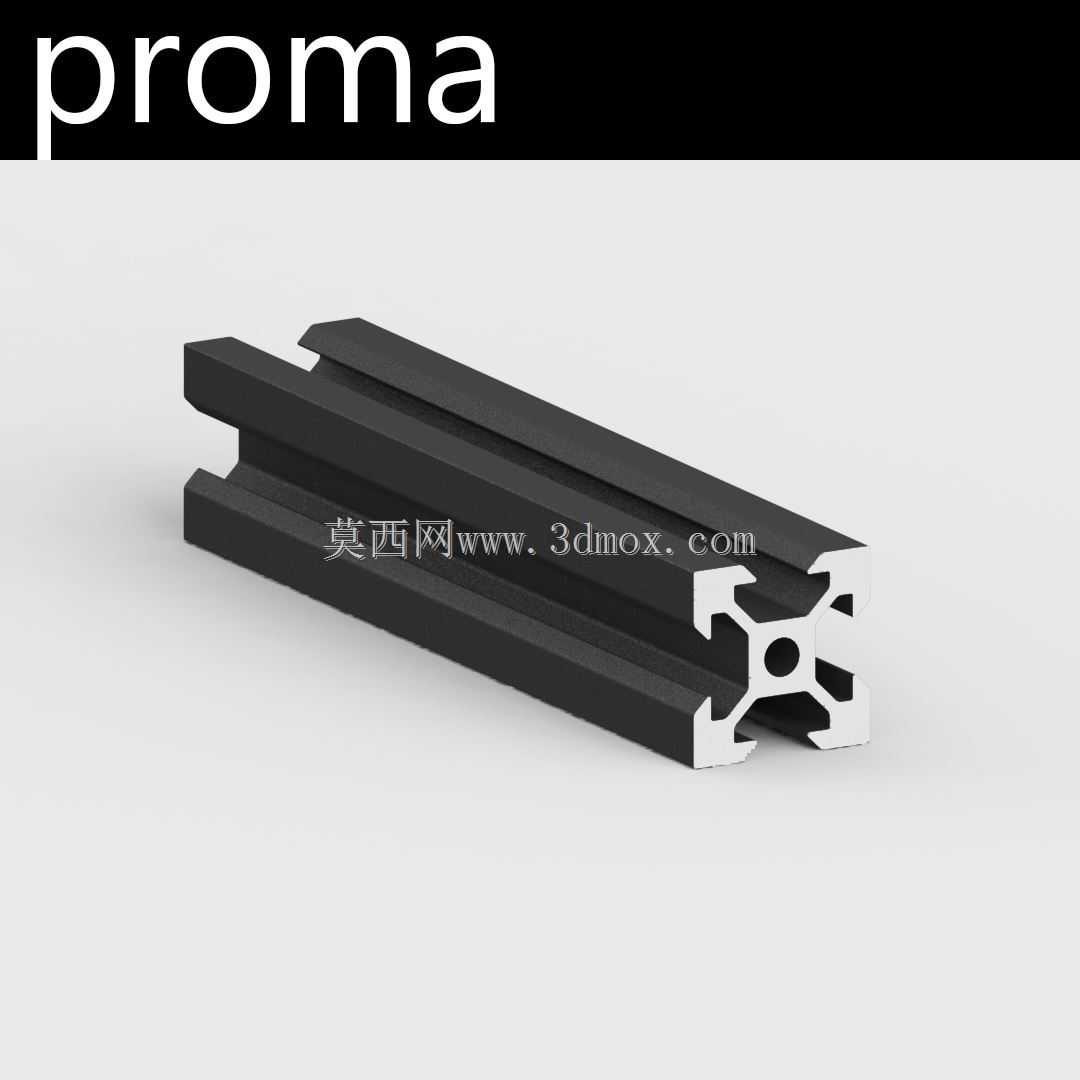

2020规格V槽工业铝挤压型材结构

　　这款2020规格V槽铝型材，是桌面级小型加工设备框架搭建的常用基础构件，日常在桌面级FDM3D打印机的运动框架、小型桌面数控雕刻机的主体支撑、迷你激光切割机的机架搭建场景中使用频率极高，也常被用于小型自动化检测工位的支架、教学类实验装置的搭建框架，甚至不少DIY爱好者做小型桌面工装夹具的支撑结构时也会优先选用这类型材。从截面设计来看，型材四个端面均开有标准V型导向槽，槽口的角度、深度经过适配，既可以直接配合V型滚轮实现直线运动导向，不需要额外加装直线导轨就能完成短行程的轻载直线运动副搭建，也可以通过配套的T型螺母、角码完成多根型材的垂直、平行拼接，不需要在型材上额外做打孔攻丝工序，大幅缩短框架搭建的加工周期。

　　型材的外形截面为20mm×20mm的正方形，属于小规格工业铝型材范畴，单根型材的单位长度重量控制在轻载适用区间，支撑静态负载时，单根1米长度的型材垂直布置可承载不超过15kg的静态载荷，水平布置跨距400mm时，中点位置的静载挠度可控制在0.2mm以内，完全满足桌面级小型设备的刚性需求。设计这类型材截面时，首先要兼顾轻量化与结构刚性，型材内部的空腔做了十字加强筋结构，四个角的位置预留了标准的安装孔位通道，既可以在拼接时穿入内六角螺栓实现端面对接，也可以在后期加装钣金封板、线槽、传感器安装支架时，直接通过槽内放置的螺母完成固定，不需要破坏型材本身的结构。V槽的槽面做了光滑的挤压成型面，表面粗糙度可以满足滚轮滚动的导向需求，

　　不需要二次机加工就能直接使用，型材的外表面做了阳极氧化处理，日常使用中不容易出现氧化锈蚀，也不会像钢材构件那样需要做喷漆防锈处理，组装完成的框架外观整洁，也不容易掉漆污染加工环境。在实际设备搭建过程中，这类2020V槽铝型材的安装边界需要注意，拼接角码时要保证相邻两根型材的端面垂直度误差控制在0.1mm以内，否则会导致后续安装的运动部件出现卡滞；如果是用作运动导向的V槽面，安装时要保证整根型材的直线度，跨距过长时需要在型材背面加装支撑件，避免运动过程中型材出现形变影响运动精度。和同规格的欧标2020T槽型材相比，这款V槽型材的优势在于可以直接配合滚轮实现导向功能，不需要额外安装导轨，对于成本控制严格、负载不大的桌面设备来说，

　　能省下不少导轨采购成本和安装调试的时间，同时V槽的结构也不容易积攒加工产生的碎屑，日常维护时只需要用毛刷简单清扫槽内就能保持滚轮运行顺畅，在激光切割、小型雕刻这类会产生细碎切屑的设备上使用时，比T槽型材的维护难度低很多。另外型材的槽口尺寸适配标准的M5、M4规格T型螺母，安装配件的通用性很强，不需要采购特殊规格的紧固件，日常设备改装、加装部件时很容易找到配套的安装零件，不管是工业场景下的小型设备批量生产，还是个人DIY做项目，都能很方便地完成结构搭建。在做三维建模时，这类型材的模型需要准确还原V槽的角度、内部加强筋的位置、端面安装孔的中心距，这样在做虚拟装配时才能准确模拟拼接后的干涉情况，提前发现角码、螺栓安装时的位置冲突，减少实际加工组装时的返工概率，尤其是在做设备整体框架的装配仿真时，准确的型材截面模型能直接导出型材的切割长度清单，方便后续下料加工，不需要人工再逐一测量尺寸。
