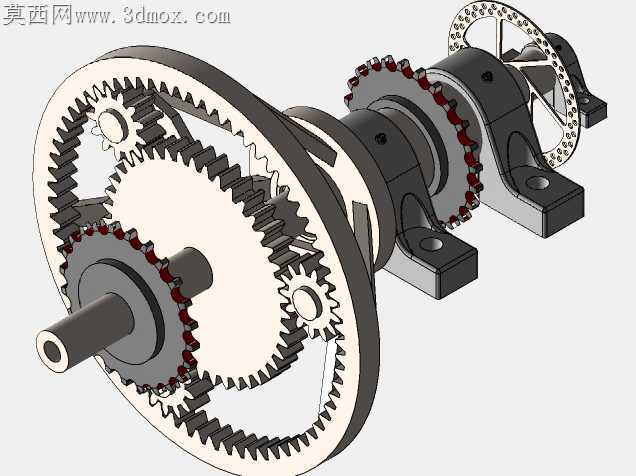

自行车副变速齿轮传动结构设计

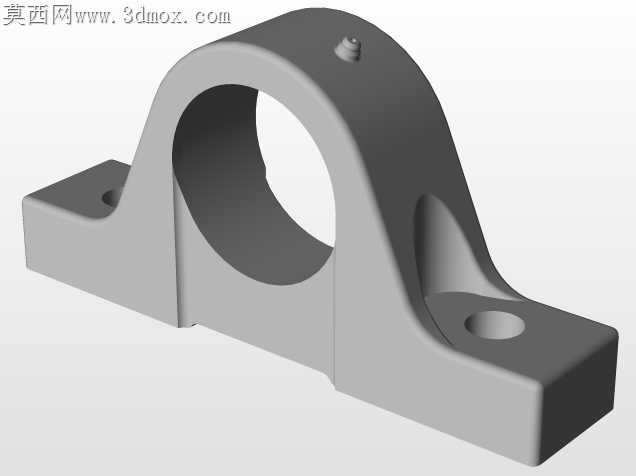

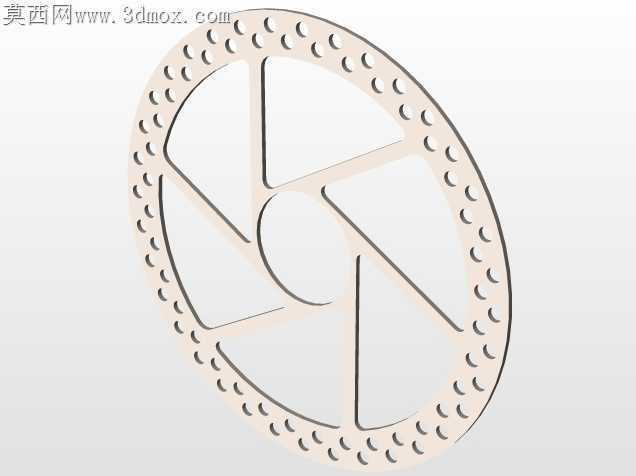

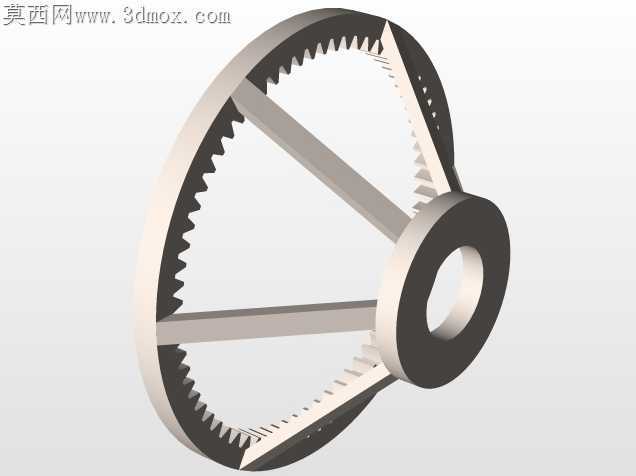

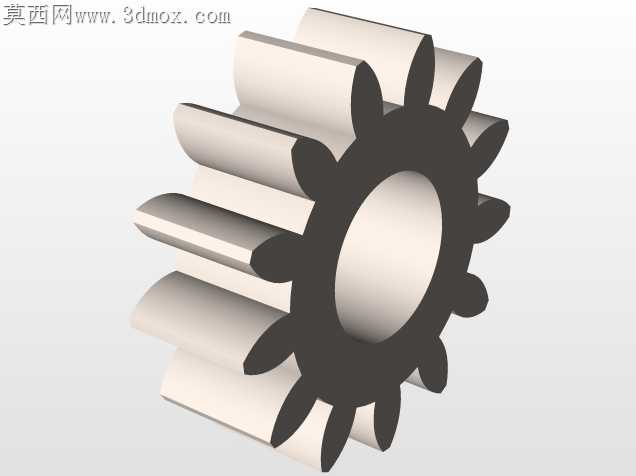

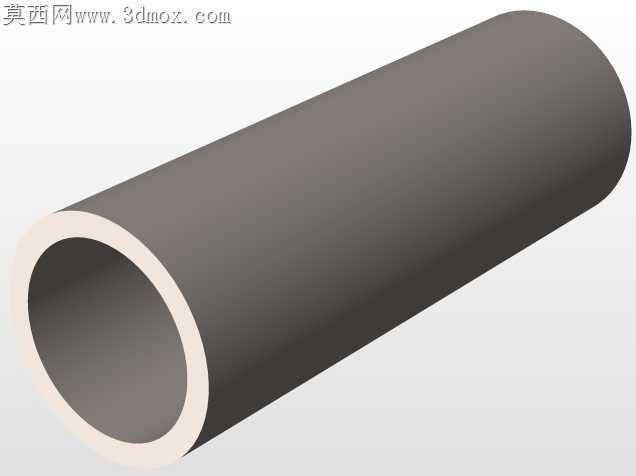

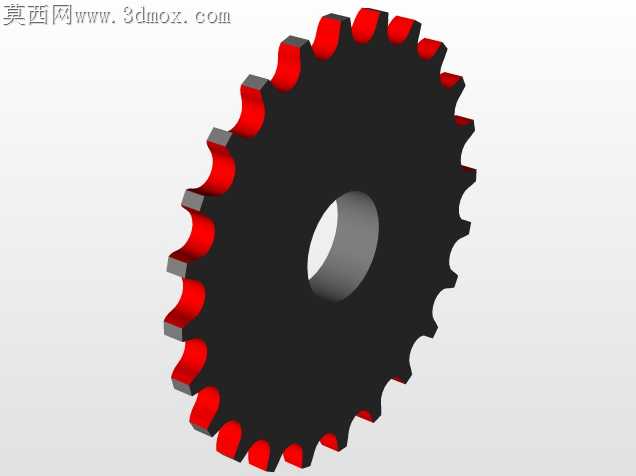

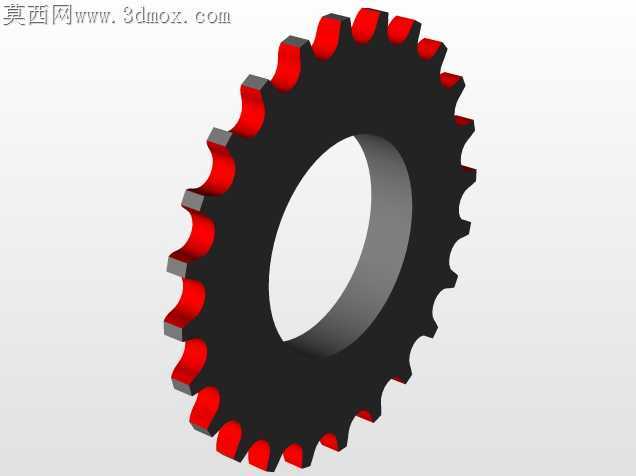

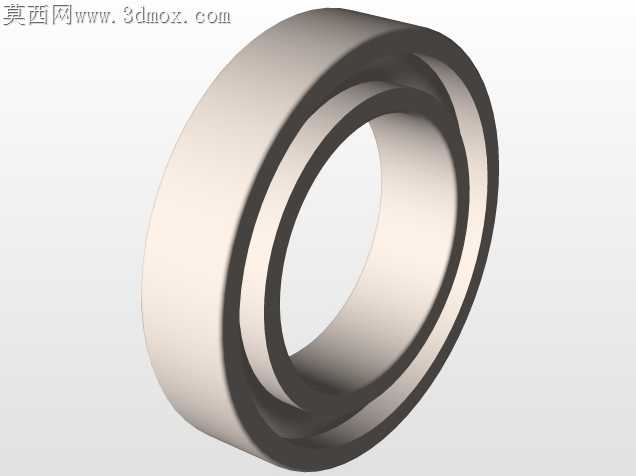

自行车副变速机构的加工适配一直是小批量定制生产里的痛点，常规行星轮组的内齿圈与外啮合齿轮的同轴度公差如果控制在0.02mm以内，普通三轴滚齿机的装夹找正就要耗费近40分钟，批量生产时的节拍根本压不下来。这套副变速结构在设计时特意将内齿圈的齿宽收窄了1.2mm，同时把行星轮的安装轴孔做了0.05mm的沉台让位，滚齿加工时可以一次装夹完成齿形切削和端面沉台的铣削，不用二次换装找正，单工件加工时长能压缩18分钟左右。齿圈外侧的黄色防护弧板没有做整圈包覆，只保留了啮合受力区的覆盖段，一方面是减少铝合金压铸时的壁厚差导致的缩孔缺陷，另一方面装配时不用整圈套入，直接从侧面对准安装孔位拧入两颗M3内六角螺丝即可，不会和相邻的红色换挡拨叉产生运动干涉。黑色主齿轮的端面特意做了三个红色的限位凸点，不是为了装饰效果，是装配时能快速对准制动器的触发卡槽，不用反复旋转齿轮找正位置，线上装配的容错率提升不少。制动器连接托架轴的配合段做了滚花处理，压入装配时的摩擦力比光轴提升37%，长期骑行颠簸也不会出现轴套松脱移位的问题。倒挡模式的锁止齿形做了1.5度的微倒锥角，静止状态下拉紧制动器时，齿牙能顺着锥面自动滑入锁止位，不会出现顶齿卡滞的情况，加工时这个锥角用成型铣刀一次走刀就能完成，不用额外修磨齿端。蓝色的换挡支撑座和轴的配合间隙留了0.03mm，既不会因为间隙过大出现换挡晃量，也不会因为公差过紧导致低温环境下润滑脂黏度上升时换挡卡涩。渲染时特意给齿面做了细微的磨削纹理，不是光滑的镜面效果，能更直观反映齿面加工的粗糙度要求，装配工人拿到图纸就能明白齿面不需要额外抛光处理，保留滚齿后的加工纹理即可满足啮合润滑需求。托架轴的末端做了C2的倒角，压入车架安装位时能自动导正，不会刮伤安装孔的内壁镀层。这套结构没有多余的装饰性特征，所有的几何造型都对应加工或装配环节的实际需求，哪怕是小作坊式的机加工门店，用普通的数控车床和滚齿设备就能完成全部零件加工，不需要定制特殊刀具或专用工装，维修替换时也能快速拆解更换易损件，不用整体更换变速总成。
