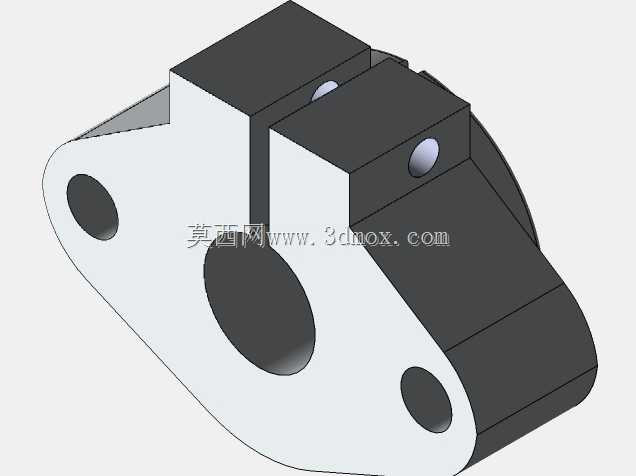

12mm光轴卧式夹紧型支撑固定支座

　　在轻载直线传动机构的搭建过程中，光轴的径向固定一直是影响传动平稳性的核心环节，这款适配12mm直径光轴的卧式杆支座，主要面向桌面级自动化执行机构、小型输送线导向单元、3D打印运动轴组件这类对安装空间有严格限制的场景，区别于立式轴座需要预留垂直安装空间的特性，卧式结构可以直接贴合设备基板安装，大幅压缩Z向的安装高度，适配紧凑型设备的布局需求。从功能特性来看，这款支座采用开口夹紧式的锁紧结构，支座主体的轴孔位置开设了贯通的收缩缝，顶部设置两个锁紧螺孔，安装时先将光轴穿入轴孔调整到目标轴向位置，再拧紧锁紧螺钉即可依靠轴孔的弹性变形抱紧光轴，相比顶丝固定的方式，这种夹紧结构不会在光轴表面产生顶丝压痕，也不会因为长期受振动出现轴件偏移的问题，

　　锁紧力分布更均匀，能有效避免光轴在往复运动过程中出现的径向窜动。设计过程中，支座的安装底座采用了菱形切边的法兰结构，两个安装孔分布在轴孔的斜向两侧，安装孔的中心距经过匹配标准铝型材的槽距设置，可以直接通过内六角螺栓固定在2020、3030系列工业铝型材的槽面上，不需要额外制作转接板，降低整机的装配复杂度。轴孔与安装底面的平行度公差控制在0.02mm以内，能保证光轴安装后与设备安装面的平行度要求，避免光轴倾斜导致直线轴承滑动时出现卡滞、磨损加剧的问题。材质选用6061铝合金通过cnc铣削加工成型，相比铸铁材质的轴座重量降低60%以上，同时铝合金的表面自然形成氧化层具备一定的防锈能力，不需要额外做表面喷漆处理，

　　适合在洁净度要求较高的桌面设备、实验室小型装置上使用。安装边界方面，支座的整体高度控制在较低范围，底座的两个安装孔为沉孔设计，螺栓锁紧后头部不会突出支座表面，不会和周边运动的部件产生干涉；轴孔中心到底座安装面的高度经过标准化设计，和同规格的卧式轴座尺寸完全互换，设备维护更换时不需要重新调整光轴的中心高度，能大幅缩短设备的停机维护时间。在实际选型使用时，这款支座主要承受光轴的径向载荷，适合搭配直线轴承做光轴的端部固定或者中间支撑，当光轴跨距超过400mm时，可以在光轴中间位置加装该款支座做辅助支撑，降低光轴的挠度变形，提升直线运动的平稳性。支座的开口缝宽度经过精确计算，拧紧锁紧螺钉时轴孔的收缩量刚好可以抱紧12mm公差范围内的光轴，

　　不会出现收缩量过大导致轴孔变形失圆，也不会因为收缩量不足导致锁紧力不够的问题。结构上没有多余的冗余设计，所有棱边都做了0.5mm的倒角处理，装配时不会划伤操作人员，也不会刮破设备内部的走线。在非标自动化设备的改型设计中，这款支座的三维模型可以直接导入装配体，不需要重新绘制安装孔位、轴孔位置的尺寸，能大幅缩短结构设计的周期，安装孔的位置也预留了0.2mm的装配调整间隙，允许安装时做小范围的位置微调，抵消零件加工带来的装配误差。
