机加工夹持用台式虎钳结构设计

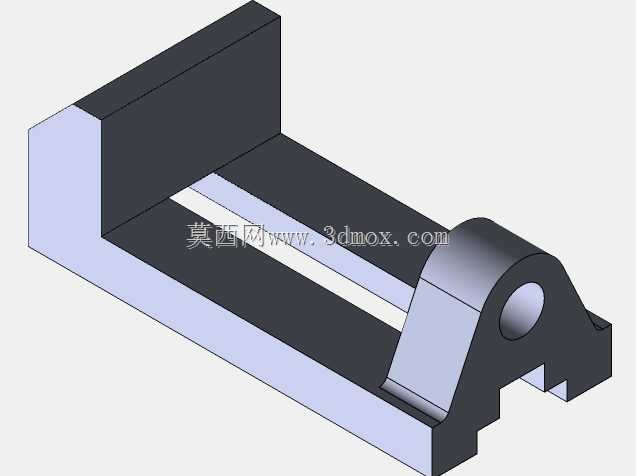

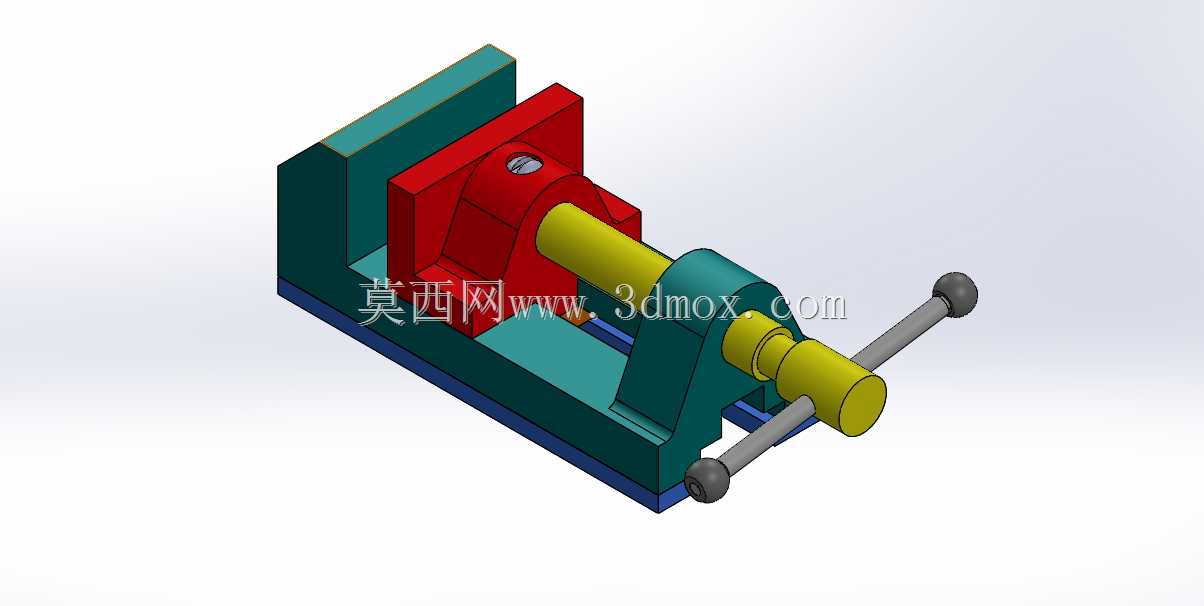

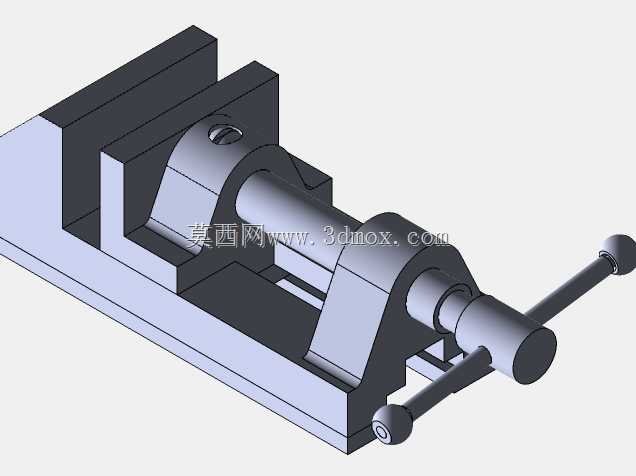

　　台式虎钳是钳工工位、小型机加工台面上最常见的通用夹持工装，日常承担小型工件的锯削、锉削、攻丝、零件修配、小部件组装等工序的工件固定作用，区别于机用平口钳的高刚性重切削适配性，这类台虎钳更侧重手动操作的便捷性与夹持范围的通用性，可适配多规格小型金属、非金属零件的装夹需求。从结构设计逻辑来看，该虎钳采用丝杠螺母副作为核心传动机构，转动带防滑握柄的操作杆时，丝杠带动活动钳身沿固定钳身的导向滑轨做直线往复运动，实现钳口的开合与夹紧动作，丝杠末端设置限位结构，避免活动钳身超行程脱出，整体传动无冗余结构，手动操作力矩传递直接，无需额外辅助工具即可完成装夹动作。固定钳身与底座采用一体化铸造成型的结构思路，底座预留安装孔位，

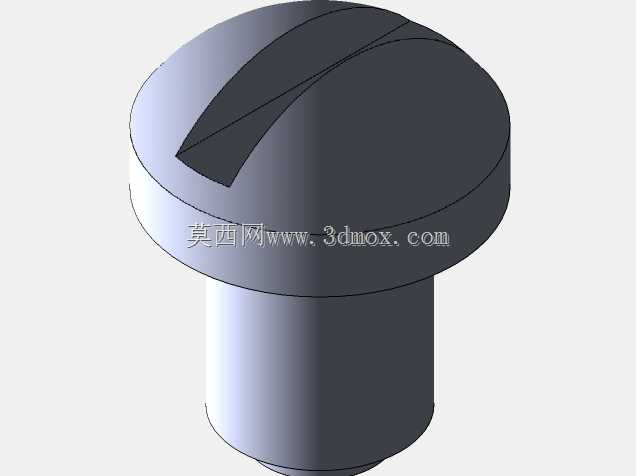

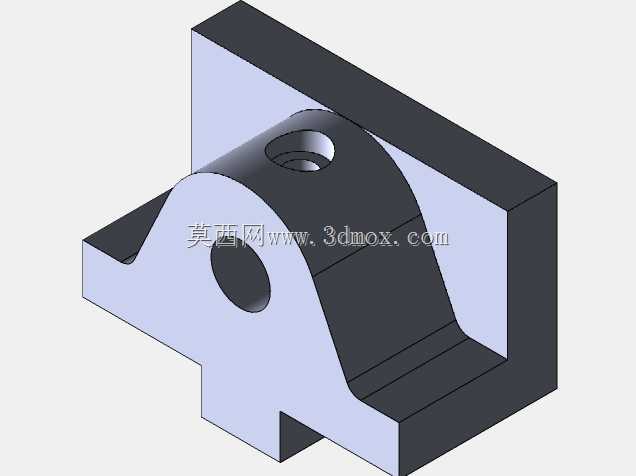

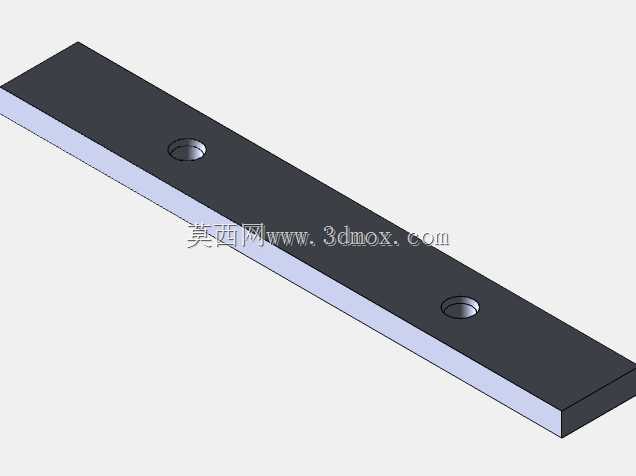

　　可通过螺栓紧固在钳工工作台台面，安装时需保证钳身导向面与工作台边缘保持合适距离，避免长工件装夹时与台面发生干涉，整体安装边界需预留操作杆转动的空间，操作杆全行程转动时无周边障碍物阻挡，保证操作顺畅。钳口部位设计有可拆卸的钳口板，钳口板表面加工有交叉防滑齿纹，夹紧工件时可增大接触摩擦力，避免工件受切削力或锉削力时发生移位，钳口板磨损后可单独拆卸更换，无需更换整个钳身，降低长期使用的维护成本。活动钳身与固定钳身的配合面采用燕尾槽导向结构，导向间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损间隙后，可通过调节螺钉收紧配合间隙，保证钳身移动的直线度，避免夹紧时出现钳口上翘、工件夹偏的问题。从功能特性上看，

　　该虎钳的夹紧力可通过操作杆的转动力矩手动控制，针对薄壁类、易变形工件，可适当减小夹紧力矩避免工件夹伤变形，针对需要较大夹持力的钢件、铸铁件修配作业，可借助加力杆增大夹紧力矩，保证装夹可靠性。整体结构无复杂液压、气动元件，纯机械传动的结构可靠性极高，日常维护仅需定期在丝杠螺纹面、燕尾导向面涂抹润滑脂，即可保证长期顺畅使用，极少出现传动故障。在实际车间应用场景中，这类台虎钳除了常规钳工修配作业外，还可配合小型钻床完成小型工件的钻孔、铰孔工序装夹，也可在工装调试工位用于小型组件的压装、拆卸作业，适配多场景的通用装夹需求。设计过程中充分考虑了手动操作的人机工程，操作杆的握持位置距离钳身中心的力臂长度经过合理匹配，

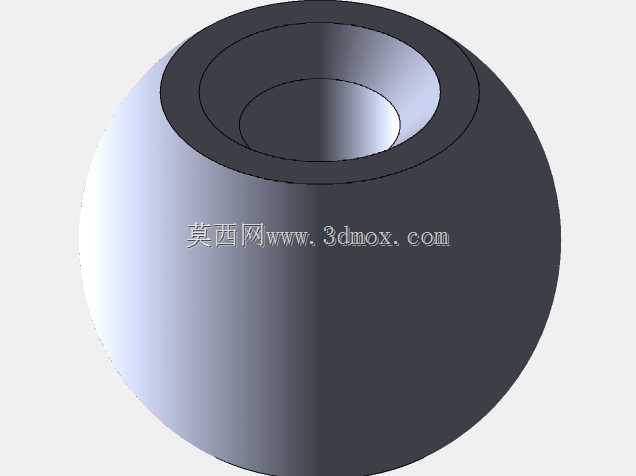

　　普通操作人员无需施加过大的手臂力量即可获得足够的夹紧力，操作杆两端的球形握柄避免转动时划伤手部，操作安全性更高。钳身的整体外形尺寸适配常规钳工工作台的安装空间，不会占用过多台面作业区域，固定钳身的后侧挡边可在装夹长条形工件时起到辅助定位作用，快速对齐工件基准面，缩短装夹找正的时间。
