多规格适配球形管路连接接头结构

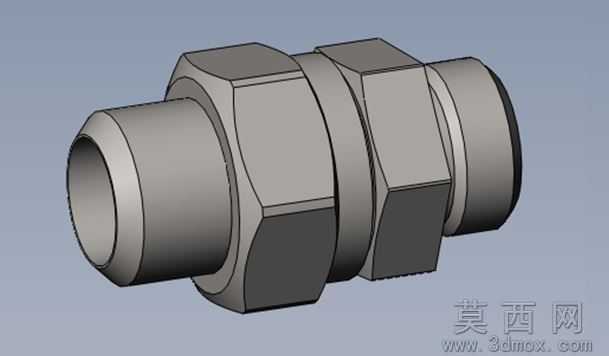

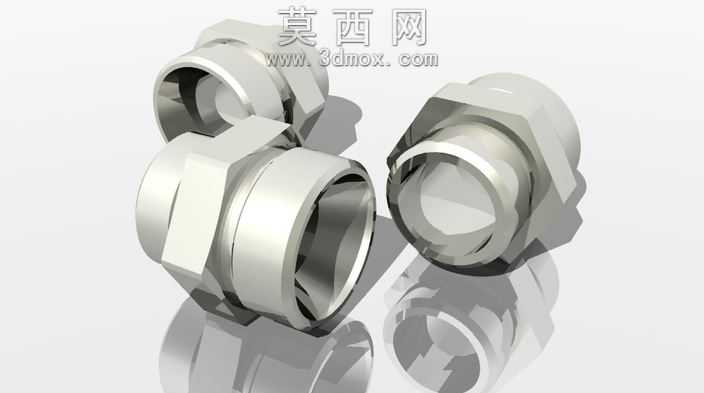

本作品为适配多场景管路对接需求的球形连接接头，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工公差配合标准，对各段衔接尺寸做了精准约束，确保不同配置版本的接头可实现互换装配。模型构建阶段先以回转特征完成两端插接筒体的基础轮廓，针对中部六角拧动结构采用拉伸切除结合倒角处理，还原实际五金件的加工棱角与过渡圆角，避免锐边结构带来的应力集中问题。中部球形密封衔接部分做了多曲面拟合处理，保证球面的圆度公差满足密封承压要求，相邻部件的贴合面预留了合理的密封件安装槽位，可适配不同材质的密封圈实现管路的气液密封效果。材质渲染阶段针对接头的金属材质做了差异化处理，六角拧动部位采用哑光磨砂金属质感，还原锻压加工后的表面肌理，两端插接筒体做了轻微的车削纹理渲染，球面密封部位则采用高光金属材质，突出其精密加工后的光滑接触面，整体渲染效果贴近实际工业五金件的真实质感。结构设计上采用分体式装配逻辑，两端筒体可通过中部的锁紧结构与球形衔接件配合，实现一定角度范围内的偏斜对接，可补偿管路安装时的同轴度误差，适配不同安装场景的管路走向调整需求。设计过程中充分考虑了实际装配的操作便利性，六角结构的对边尺寸符合标准扳手的操作空间要求，各部件的装配间隙经过反复校核，既保证转动调节的灵活性，又不会出现配合过松导致的密封失效问题，同时预留了多配置版本的参数接口，可通过调整关键尺寸快速生成不同通径、不同连接规格的接头变体，覆盖低压流体输送、气动管路连接等多类应用场景的使用需求。
