NEMA23规格24Kgf步进电机三维结构

　　在非标自动化设备的选型与结构设计环节，步进电机作为开环控制场景下最常用的执行元件，其安装尺寸、输出扭矩的匹配度直接决定整套机构的运行稳定性，这款NEMA23规格的步进电机三维模型，完全还原了实物的结构特征与安装边界，能直接嵌入各类设备的装配体中完成干涉检查与布局验证。从实际应用场景来看，该规格步进电机的扭矩覆盖范围刚好适配中小型自动化设备的单轴驱动需求，常见于3D打印机的XYZ轴进给、小型雕刻机的主轴进给、点胶设备的位移平台驱动、包装机械的送料机构传动、电子装配生产线的短距离工位转运机构等场景，这类场景普遍对电机的安装定位精度有明确要求，不需要额外加装复杂的反馈元件就能满足重复定位精度需求，能有效控制整套设备的硬件成本。

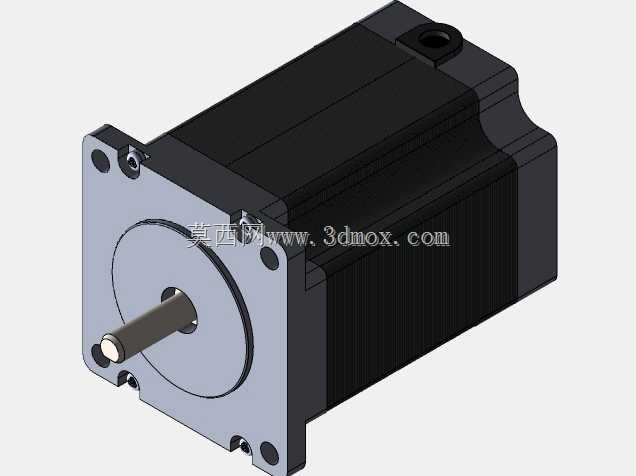

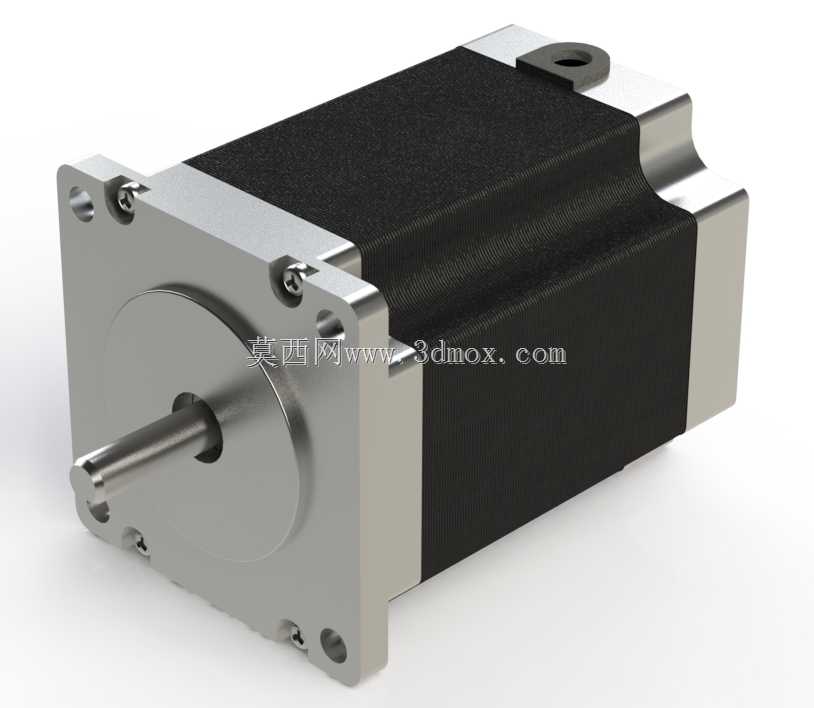

　　从结构设计的还原度来看，模型完整呈现了步进电机的典型构造：前端采用标准NEMA23安装法兰，法兰面的四个安装孔位完全遵循行业通用标准，安装孔的中心距、沉孔深度、通孔直径都和实物一致，设计人员在做安装板设计时，直接调用模型就能完成孔位的对应排布，不需要反复核对二维手册的尺寸参数，能大幅减少设计阶段的尺寸核对工作量。电机的主体外壳采用方形截面设计，表面做了散热筋的简化还原，实际使用中方形外壳的四个平面可以直接贴合设备安装面做辅助固定，也能加装散热片提升长时间运行的散热效率，模型中还原的外壳棱角、端盖配合止口都和实物一致，在做整机外观渲染、装配工艺模拟时能获得更贴近真实的效果。输出轴部分还原了标准D型轴结构，轴径、轴伸长度、D型切面的尺寸都符合通用规格，设计联轴器、同步轮、传动齿轮等连接部件时，可以直接在装配环境下完成配合公差的设定，避免出现轴孔不匹配、轴伸长度不足导致的传动打滑问题。电机尾部的出线端、端盖固定螺丝的位置也都做了准确还原，在做走线布局、尾部空间预留时，能提前规避线缆弯折半径不足、螺丝安装空间不够的问题。

　　从安装边界的尺寸参数来看，该电机的法兰边长为57.0mm，属于标准NEMA23安装尺寸，能和市面上同规格的电机安装支架、行星减速机直接适配，不需要做额外的转接板设计；电机主体长度为76.6mm，选型时可以根据设备内部的安装空间直接判断是否适配，不需要额外预留冗余空间；输出轴直径为6.35mm也就是0.25英寸，和英制规格的联轴器、传动件完全匹配，也可以通过轴套转接适配公制尺寸的传动部件。在做结构设计时，很多新手设计人员容易忽略电机本体的转动惯量匹配问题，这款模型的重量分布、质心位置都按照实物的密度参数做了配重设定，在做运动仿真时可以直接添加对应的质量属性，模拟电机启停过程中的惯性冲击，验证传动机构的刚性是否满足要求。

　　从功能特性的呈现来看，模型还原了步进电机的定转子配合结构的外部特征，虽然没有做内部绕组的详细建模，但外部的所有装配基准都完全准确，对于做整机结构设计的工程师来说，不需要拆解电机内部结构，只需要准确的外部安装尺寸就能完成整套机构的设计，这种简化处理也能降低装配体的文件体量，提升大装配场景下的软件运行流畅度。在实际的设备调试环节，很多故障都来自前期设计阶段的尺寸干涉，比如电机安装后和旁边的线槽、传感器支架发生碰撞，或者输出轴和传动部件的配合长度不足，直接调用准确的三维模型完成装配验证，能在设计阶段就排除这类问题，减少后期加工装配阶段的整改成本。另外这款模型的端盖固定螺丝位置、出线方向都做了准确还原，在做设备的维护空间预留时，可以模拟电机拆装时的扳手操作空间，判断是否需要在周边的钣金件上预留维护缺口，避免后期维护时需要拆解周边部件才能拆装电机的问题。对于做标准化模组设计的工程师来说，这款标准NEMA23规格的电机模型可以直接嵌入线性模组、旋转平台等标准化部件的模型库中，快速完成不同型号模组的配置选型，提升标准化设计的效率。
