汽油发动机活塞三维结构设计模型

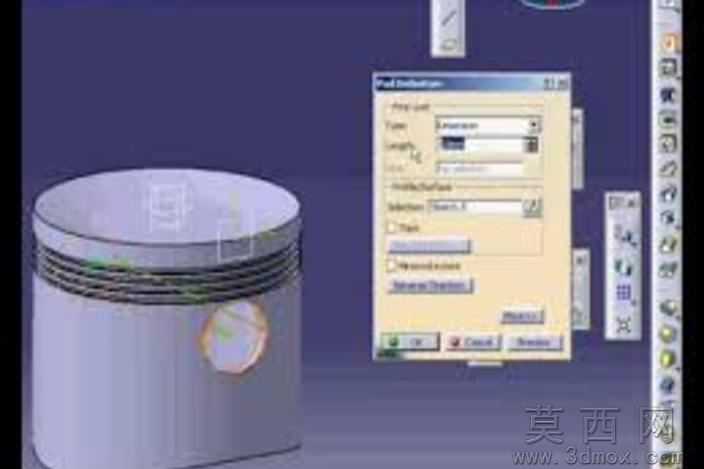

本模型为汽油发动机核心往复运动部件活塞的三维参数化设计成果，建模阶段依托三维设计软件完成全特征构建，严格遵循汽油机活塞的实际工程设计规范，完整还原活塞的全部功能结构。模型首先构建活塞顶部的燃烧室适配轮廓，根据汽油机燃烧室的匹配要求，顶部型面做了对应弧度与凹坑设计，保证与气缸盖配合形成合理的燃烧室空间，满足油气混合与燃烧做功的结构需求。活塞头部区域精准还原了多道环槽结构，包含气环槽与油环槽的尺寸比例、槽内定位结构，环槽的宽度、深度、间距均参考通用小排量汽油机活塞的工程参数设置，可清晰展示活塞环的安装位置与密封、刮油的功能逻辑。活塞裙部做了符合工作工况的型面设计，考虑到活塞工作时的热膨胀与侧压力受力特点，裙部型面设置了合理的椭圆度与桶形轮廓特征，同时精准还原了活塞销座的结构，包含销孔的同轴度特征、销座与裙部的过渡加强结构，清晰展示活塞与活塞销、连杆的连接配合关系。建模过程中对活塞各部位的过渡圆角、减重结构、应力分散特征都做了细致还原，避免尖锐结构导致的应力集中问题，符合零部件实际加工与工作的强度要求。材质渲染阶段，针对活塞常用的铝合金材质特性，调整材质参数还原铝合金的金属质感与表面加工纹理，区分活塞顶部经高温工作后的质感差异、裙部的机加工表面质感、环槽区域的配合面质感，让模型视觉效果贴近真实零部件状态。整个模型采用参数化特征建模逻辑，各结构尺寸关联可编辑，可用于发动机结构教学、零部件设计参考、装配模拟验证等场景，完整展现了汽油机活塞从设计构想到三维模型落地的全流程结构逻辑，清晰呈现活塞在发动机工作循环中承受燃气压力、传递动力、配合完成密封配气的功能对应的结构设计要点。
