垂直式四循环气体发动机结构设计

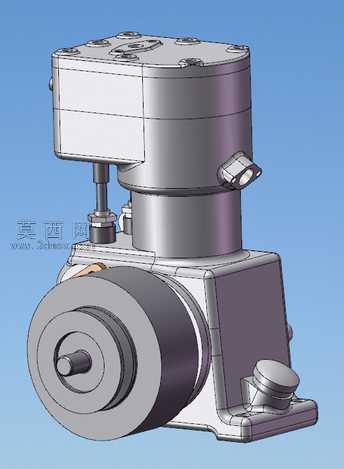

本作品为适配模型船打造的10cc排量垂直布局四循环气体发动机三维建模成果，建模过程中严格遵循小型内燃机的结构逻辑，对整机的上下分层布局进行了精准还原。建模阶段先完成整体装配基准的搭建，确定下部动力输出舱与上部阀组控制舱的垂直同轴关系，下部舱体整合了曲轴输出端、带轮传动结构与安装固定底座，输出轴采用阶梯轴结构设计，配套的带轮做了减重凹槽与同轴定位台阶的细节刻画，底座预留了安装固定的凸台与定位孔位，保证模型装配后的结构稳定性。上部缸体部分采用圆柱与方体结合的造型，缸盖部分做了紧固件安装位的细节排布，侧面预留了调控部件的安装接口，上下缸体之间的连接柱、密封配合面都做了贴合实际装配逻辑的结构处理，侧面的调控拨杆、下部的调节旋钮都按照实际操作的运动逻辑做了可动结构的预留设计。材质渲染阶段针对不同部件做了区分处理，缸体主体采用磨砂金属材质模拟铸铝壳体的质感，输出带轮采用深色哑光材质模拟橡胶与金属结合的传动轮效果，紧固件、连接轴类零件采用亮面金属材质体现机加工零件的光洁质感，底座部分做了细微的材质纹理区分，模拟实际安装面的加工痕迹。设计过程中针对模型使用场景做了结构简化，省略了火花塞、点火系统与燃料箱等附属部件，也未设置pin/helicoil类凸轮齿轮机构，整体结构完全围绕模型船的动力安装需求搭建，所有部件的配合间隙、装配关系都经过反复校验，既保证了外观的还原度，也兼顾了3D打印制作或模型组装的可行性，整机垂直布局的设计能够最大程度节省模型船的内部安装空间，输出端的带轮结构可以直接对接模型的传动系统，满足小型模型的动力传输需求。
