桌面式手动转向传动演示机械轮结构

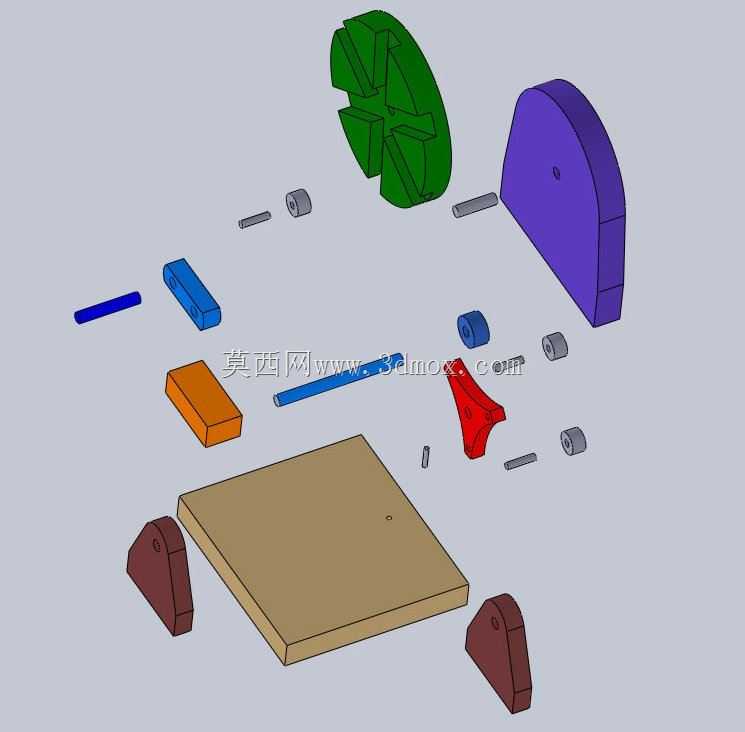

　　这套手动转向传动结构，核心采用19件式组件完成运动到轮端的传递，设计阶段特意摒弃了传统齿轮啮合的复杂传动路径，仅选用三处轴承作为核心转动支撑，大幅降低了装配复杂度与加工公差要求，非常适合作为桌面级机械原理演示载体，也可作为小型趣味机械摆件放置于工位，直观展示转向传动的运动逻辑。

　　从实际应用场景来看，这类简化传动路径的转向结构，可拓展应用于小型手动操控设备、教学演示教具、儿童益智机械玩具等领域，其核心设计思路是通过路径径高配对策略完成运动传递，在设计阶段就同步完成了全行程运动干涉校验，确保手动操作全程无卡滞、无死点，转动过程中各部件的运动轨迹完全处于预设边界内，不会出现部件脱出、运动干涉的问题。

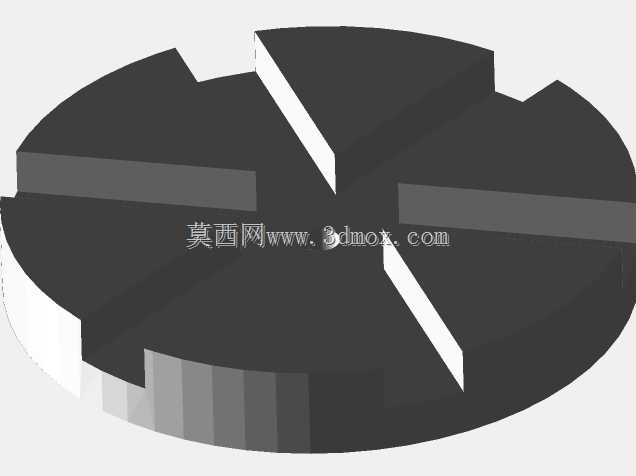

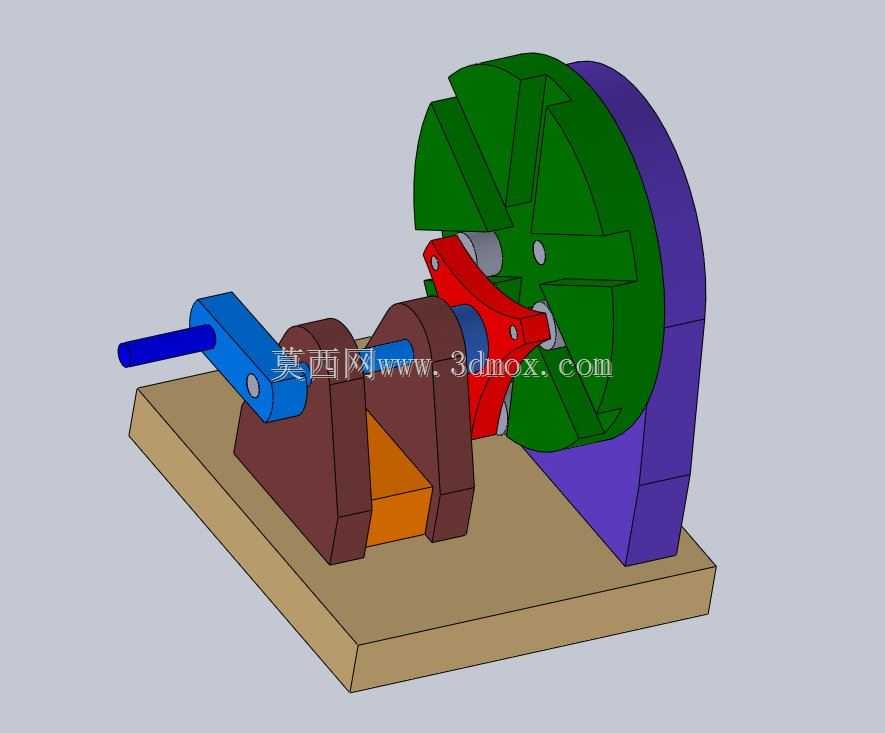

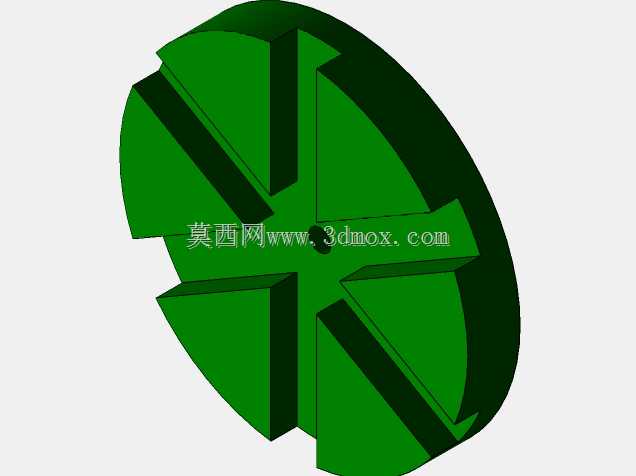

　　结构整体安装在一块矩形木质基座上，基座作为整个机构的安装基准，所有支撑部件均通过定位结构固定在基座表面，安装时无需额外打孔适配，基座的平面度公差控制在0.2mm以内，确保各转动副的同轴度满足转动要求。轮端采用大直径轮盘结构，轮盘边缘做了缺口式设计，既减轻了轮盘自身重量，降低手动操作的驱动力需求，也能在转动过程中直观观察到轮盘的角位移变化，方便演示运动传递的比例关系。

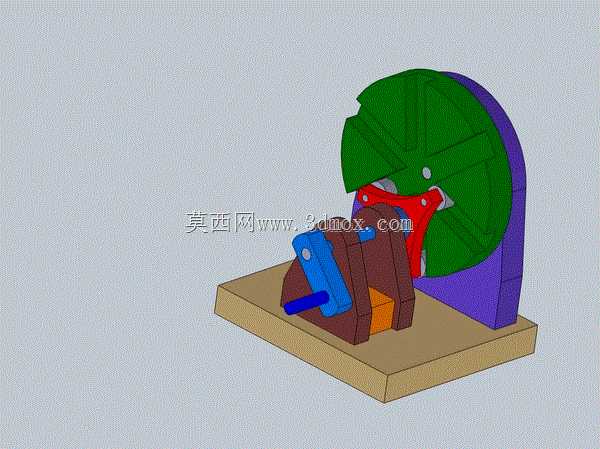

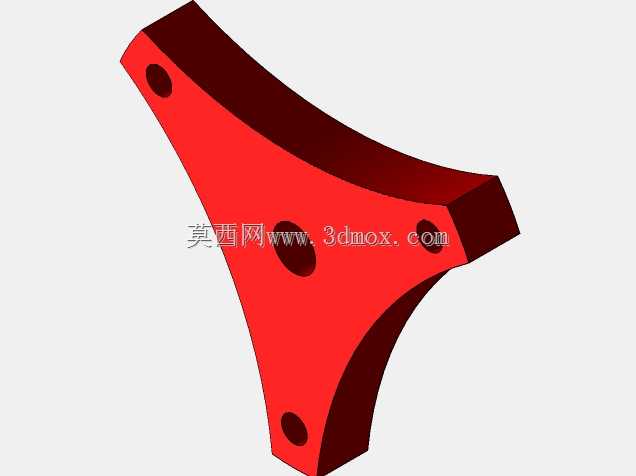

　　传动链路中，红色的拨叉构件作为核心运动转换部件，将手动输入的摆动运动转换为轮盘的间歇转动，蓝色的操作手柄作为动力输入端，手柄表面做了防滑结构设计，手动扳动时的施力角度符合人体工学，操作力控制在5N以内，无需额外辅助工具即可轻松操作。棕色的支撑座构件承担了所有转动副的支撑功能，三处轴承分别安装在支撑座的对应定位孔内，轴承与安装孔采用过渡配合，装配时通过压装即可完成固定，无需额外粘接或紧固件锁死，后期维护拆卸也十分便捷。

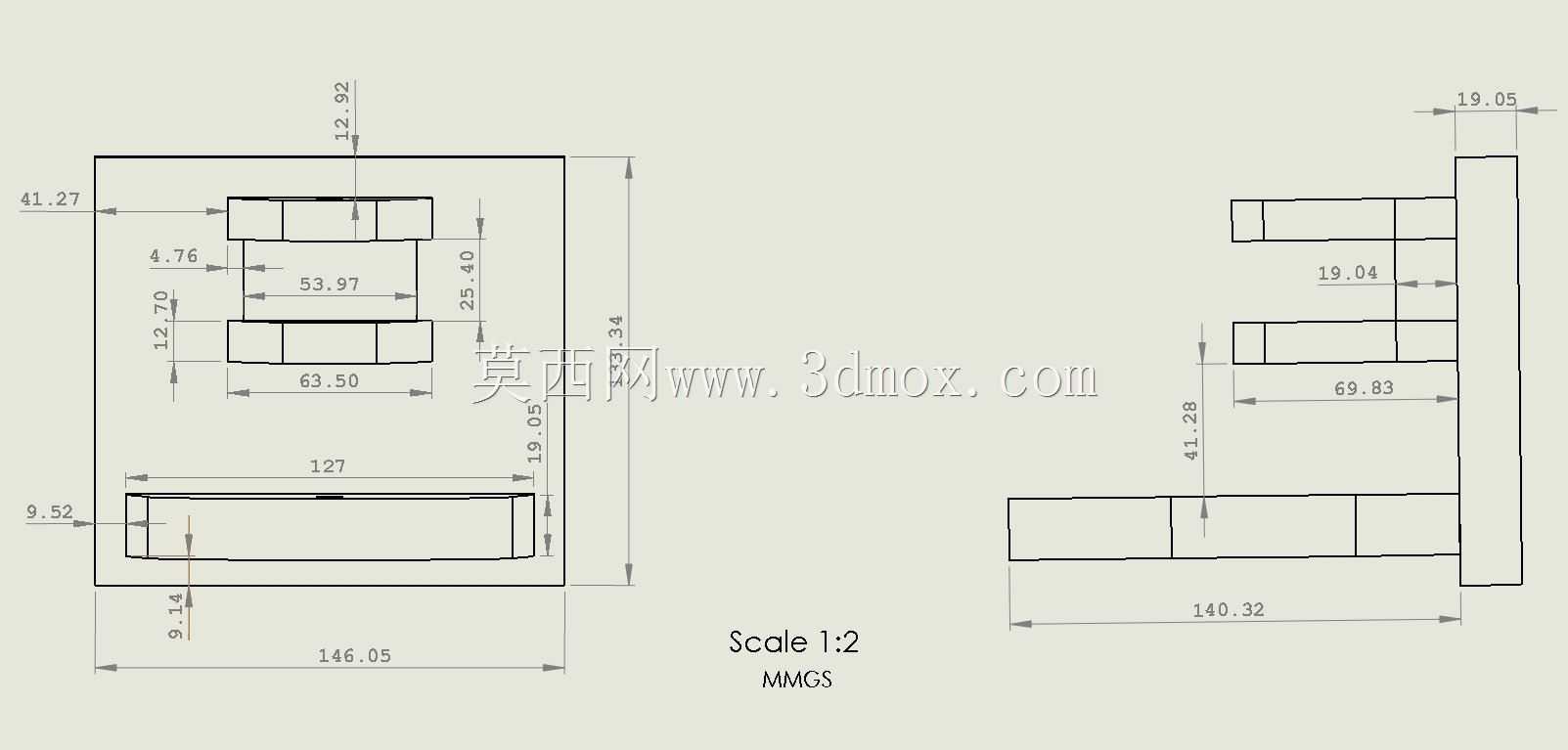

　　设计过程中特意对各部件的外形尺寸做了边界约束，整个机构的最大外轮廓尺寸控制在200mm×150mm×180mm以内，完全满足桌面摆放的空间要求，不会占用过多工位面积。各运动部件的安全间隙均控制在1mm以上，手动操作时不会出现夹手风险，作为教具或玩具使用时的安全性有充足保障。支撑座与基座之间采用定位槽加紧固件的固定方式，长期反复操作也不会出现支撑座移位、传动精度下降的问题。

　　从运动特性来看，这套结构的传动比经过反复调校，手动扳动手柄一次，轮盘转动的角度刚好对应一个工位的行程，运动传递过程平稳，没有明显的冲击或回程间隙，能直观展示间歇传动的运动特性。在结构优化阶段，特意对各转动副的摩擦面做了减摩设计，长期反复操作也不会出现明显的磨损，无需频繁加注润滑脂即可保持顺畅的转动手感。

　　这类简化结构的设计思路，也可以为小型手动设备的传动系统设计提供参考，在对传动精度要求不高、需要控制加工与装配成本的场景下，用轴承支撑加拨叉传动的形式替代复杂齿轮组，能在满足功能要求的前提下，大幅降低生产制造成本，同时提升机构的可靠性，减少后期故障点。整个机构的所有零部件均采用常规机械加工工艺即可生产，没有特殊的异形结构或难加工特征，普通的铣削、钻削设备就能完成全部零件的加工，非常适合小批量生产或个人DIY制作。
