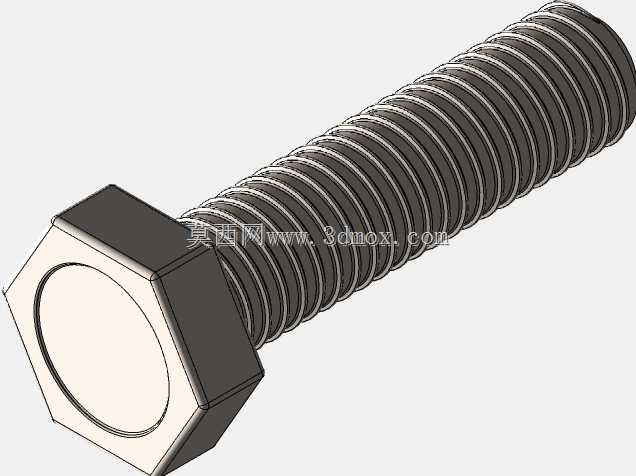

外六角全螺纹紧固螺钉三维结构设计

　　这款外六角全螺纹螺钉是机械装配领域应用最广泛的紧固类基础零件，日常设备运维、非标设备组装、工装夹具搭建过程中，几乎所有需要可拆卸刚性连接的工位都能见到这类零件的身影。从车间里的小型自动化线体机架拼接，到户外重型设备的结构件锁附，再到民用机电产品的壳体固定，不同规格的外六角螺钉承担着对抗剪切力、拉拔力，维持连接副长期稳定性的核心作用。

　　设计这类螺钉时，首先要匹配对应螺纹规格的受力边界，全螺纹结构的设计初衷，是为了适配不同厚度的被连接件组合，不需要额外计算光杆段长度是否匹配叠层总厚，只要螺钉公称长度大于被连接件总厚加上螺母旋合所需的长度余量，就能完成可靠锁附，这也是全螺纹款螺钉在多品种小批量装配场景中使用率更高的核心原因。六角头的尺寸设计严格对应标准扳手的开口尺寸，头部承载面的平整度直接影响锁附时的受力均匀性，建模过程中特意对头部下表面与螺杆衔接的过渡圆角做了细节处理，避免应力集中导致的螺杆根部断裂问题——这也是实际工程中螺钉失效最常见的位置，很多现场装配时出现的螺钉断头问题，本质都是过渡区应力集中加上装配扭矩超标共同导致的。

　　螺纹段的牙型建模严格遵循普通公制螺纹的牙型角参数，牙顶与牙底的圆弧过渡做了还原，不是简单的三角形螺旋线扫掠结构，这一点对于后续做有限元受力分析至关重要，如果螺纹牙型的细节缺失，仿真得到的螺纹副接触应力结果会和实际工况偏差超过30%，完全失去参考价值。螺杆部分的同轴度公差在建模时做了隐含约束，六角头的中心轴线与螺杆轴线的偏移量控制在标准允许的范围内，实际生产中这个参数如果超差，会导致锁附时螺钉出现偏斜，被连接件的孔位会承受额外的横向挤压力，长期受振动载荷时容易出现孔壁磨损、连接松动的问题。

　　从安装边界来看，这款螺钉的六角头外接圆尺寸决定了装配时扳手所需的操作空间，在做整机结构布局时，需要在螺钉头部周边预留足够的扳手转动空间，否则会出现装配时工具无法就位的问题，很多新手结构设计师容易忽略这个细节，等到零件加工完成实际装配时才发现螺钉没法锁紧，只能临时修改结构让位，造成不必要的加工成本浪费。全螺纹结构的另一个优势是可以配合弹垫、平垫组合使用，平垫可以增大螺钉头部与被连接件的接触面积，降低接触面的压应力，避免较软材质的被连接件表面被压溃，弹垫则可以在振动工况下提供持续的预紧力补偿，降低螺纹副松动的概率。

　　在不同的应用场景下，这类螺钉的受力特性差异很大：静态载荷下的机架连接，只需要按照螺纹规格的推荐扭矩锁紧就能满足长期使用要求；但在有持续振动的设备上，比如振动输送机、冲压设备周边的固定工位，除了匹配弹垫，还需要考虑配合螺纹胶使用，或者选用带防松结构的螺母配合，避免长期振动导致螺纹副旋合间隙增大，最终出现连接失效。建模时还原的螺纹收尾结构也很关键，实际螺钉的螺纹末端不是 abrupt 截断的，而是有一段不完全牙的过渡区，这个结构可以让螺钉旋入螺母时更顺畅，避免第一圈完整牙型出现错牙导致的螺纹损伤，很多新手建模时会把螺纹做到螺杆最末端，实际加工出来的零件在装配时很容易出现拧入卡顿、螺纹刮伤的问题。

　　从选型角度来说，全螺纹外六角螺钉适合被连接件总厚度在螺钉公称长度三分之二以内的场景，如果被连接件总厚过大，全螺纹段的光杆部分缺失，会导致螺杆与被连接件孔壁的接触面积变小，横向载荷作用下的抗剪切能力会有所下降，这时候就需要考虑选用半螺纹款的螺钉，让光杆部分承受剪切力，螺纹段只负责提供预紧拉力。但在日常的通用装配场景中，全螺纹款的通用性更强，备件储备时不需要储备太多不同长度规格的半螺纹螺钉，就能覆盖大部分的装配需求，这也是很多工厂的五金备件库里，全螺纹外六角螺钉储备量最大的原因。
