两级平行轴齿轮减速箱结构设计

　　这款两级平行轴齿轮减速箱，是工业传动场景里应用极广的动力匹配部件，核心作用是在原动机与工作机之间完成转速降低、扭矩放大的动力转换，适配绝大多数需要低转速大扭矩输出的工况。从结构布局来看，采用两级外啮合圆柱直齿轮传动方案，输入轴与输出轴呈平行布置，箱体内腔预留了充足的齿轮啮合空间，同时兼顾了润滑油的存储与飞溅润滑路径设计，箱壁的轴承安装孔位同轴度公差控制在IT7级以内，保证轴系运转时的径向跳动量符合传动精度要求。

　　在实际应用场景中，这类减速箱可配套输送线驱动辊、小型物料提升设备、轻工机械的动力输入端，也可作为自动化生产线中分度机构、工装夹具旋转驱动的动力传递单元，适配的原动机涵盖普通异步电机、伺服电机等常见旋转动力源，输入转速范围覆盖常规工业电机的1000-3000rpm区间，可根据实际传动比需求匹配不同齿数的齿轮组合，实现不同的减速比输出。

　　设计过程中首先确定的是轴系的跨距与支撑方式，每根轴两端均采用深沟球轴承作为径向支撑，轴承外圈与箱体孔采用过渡配合，内圈与轴颈采用过盈配合，既保证轴系运转时的支撑刚性，也便于后期维护时的轴承拆卸更换。齿轮参数设计上，两级齿轮均采用标准渐开线直齿圆柱齿轮，齿面硬度匹配常规调质处理要求，小齿轮齿面硬度略高于大齿轮，保证啮合副的磨损寿命均衡，齿轮与轴之间采用平键连接传递扭矩，轴上设计有轴肩与套筒结构完成齿轮、轴承的轴向定位，避免运转过程中出现轴系窜动。

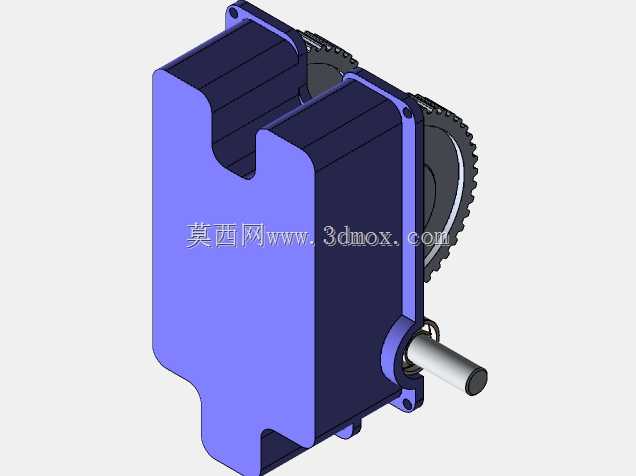

　　箱体采用剖分式结构设计？不对，这款模型呈现的是整体式紫色箱体，箱盖与箱体的连接面加工有密封槽，可加装密封垫片防止润滑油渗漏，箱体侧面预留有油位观察、油塞安装的工艺孔位，输入输出轴伸出端设计有密封件安装位，可配套骨架油封完成轴端密封，避免润滑油泄漏同时阻挡外界粉尘进入箱体内部。外形尺寸上，箱体的安装底面设计有多个螺栓安装孔，孔位间距符合通用安装尺寸规范，可直接固定在设备的安装基座上，输入轴与输出轴的轴伸长度、轴径尺寸匹配常规联轴器的安装范围，不需要额外加工转接结构即可完成与原动机、工作机的连接。

　　从安装边界来看，箱体的整体轮廓方正，没有突出的不规则结构，安装时只需要预留出轴伸方向的联轴器安装空间、以及箱体上方的注油空间即可，不需要额外预留过大的维护空间，整体结构紧凑，空间利用率高。齿轮啮合侧隙控制在0.08-0.15mm之间，既可以补偿齿轮加工、装配带来的误差，也可以避免热胀冷缩导致的齿轮卡滞，同时保证传动过程中的冲击载荷在可接受范围内。箱体内腔的加强筋结构布置在轴承孔对应的箱壁外侧，既提升了箱体的整体刚性，避免轴承支撑部位受力变形，也不会额外增加过多的箱体重量。

　　在实际选型适配时，可根据负载的扭矩需求、工作转速要求，调整齿轮的模数、齿数组合，适配不同的功率传递需求，箱体的壁厚根据传递功率大小做对应调整，保证箱体在额定负载下不会出现过大的弹性变形，影响齿轮啮合精度。轴的材质选用45号钢调质处理，齿轮可选用40Cr调质后齿面高频淬火，提升齿面耐磨性能，轴承选用标准深沟球轴承，全部零部件均采用通用标准件与常规加工工艺即可完成制造，加工成本可控，维护配件通用性强，不需要定制特殊配件即可完成日常维护更换。

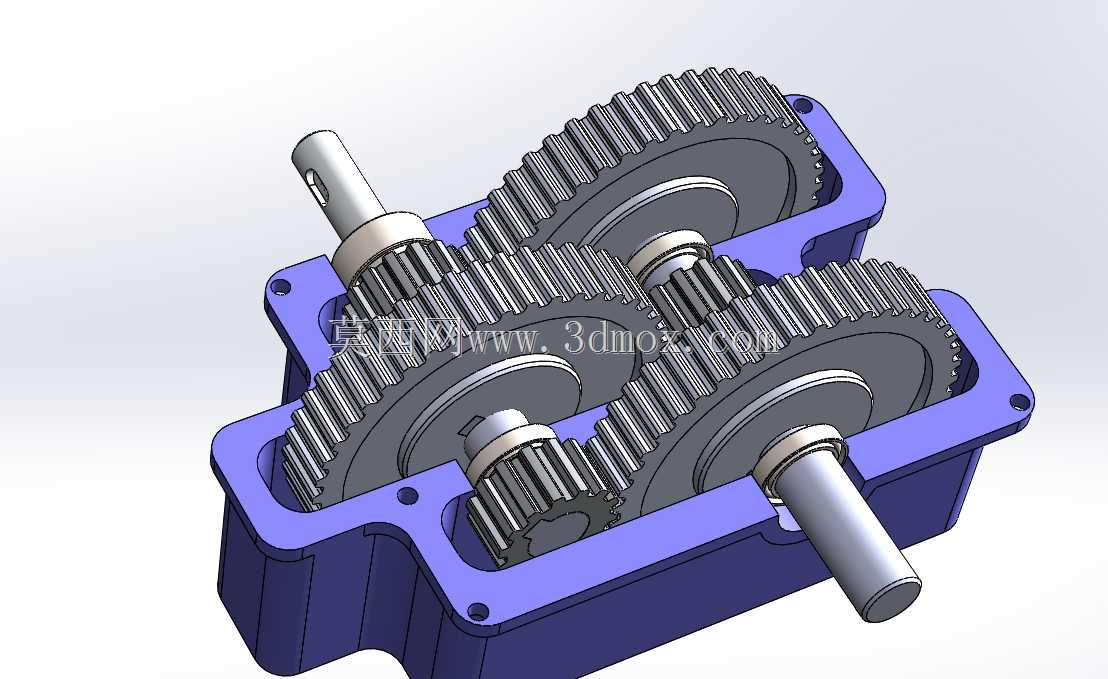

　　传动路径上，动力从输入轴进入，通过输入轴上的小齿轮与中间轴上的大齿轮啮合完成第一级减速，再通过中间轴上的小齿轮与输出轴上的大齿轮啮合完成第二级减速，最终从输出轴输出低转速大扭矩的动力，两级传动的传动比分配遵循等强度设计原则，让两级齿轮的接触强度、弯曲强度大致均衡，同时保证两级齿轮的浸油深度大致相当，采用飞溅润滑时可以保证所有啮合齿轮都能得到充分润滑，不需要额外设置润滑管路，结构更简单可靠。
