湿婆林伽造型创意摆件三维结构设计

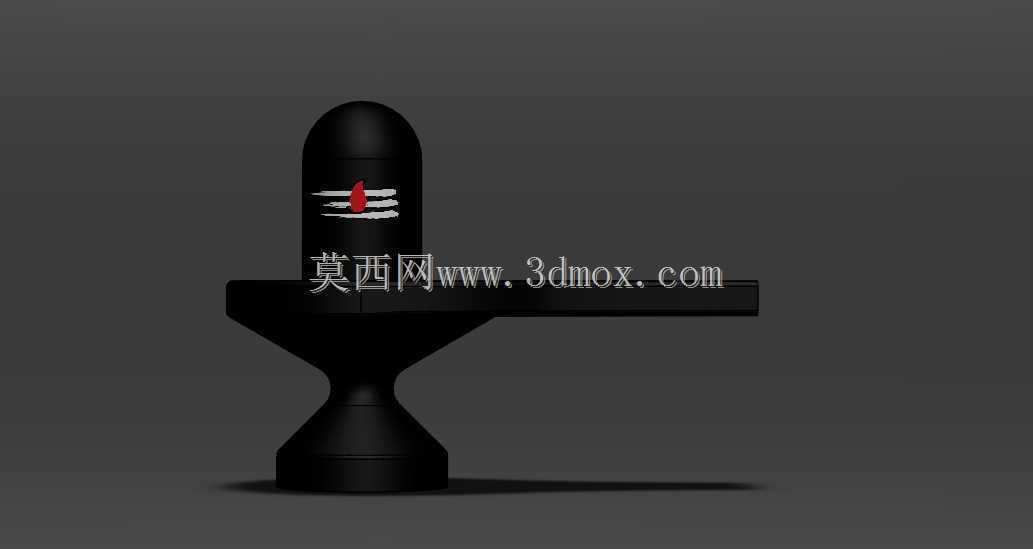

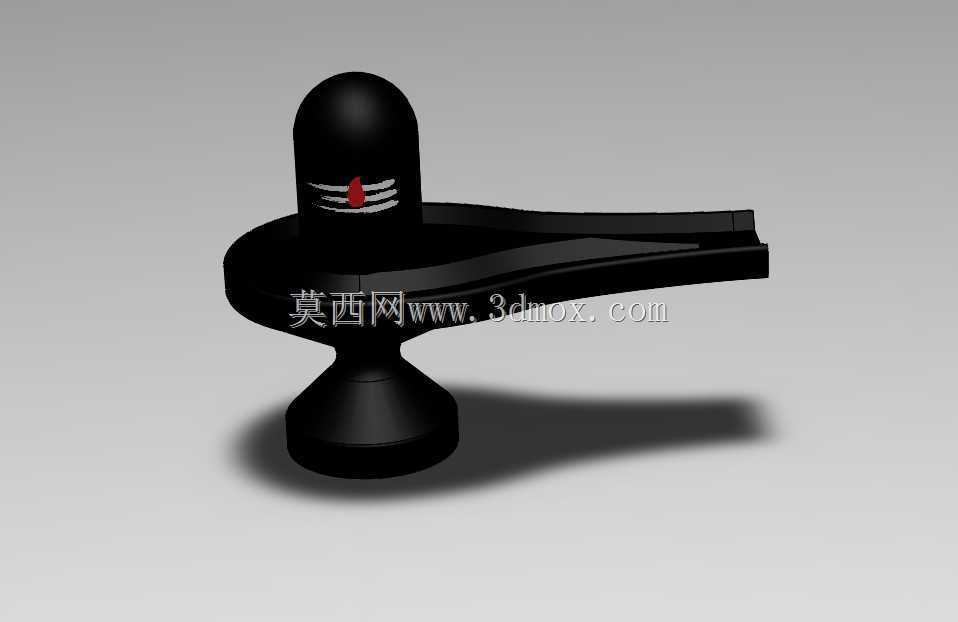

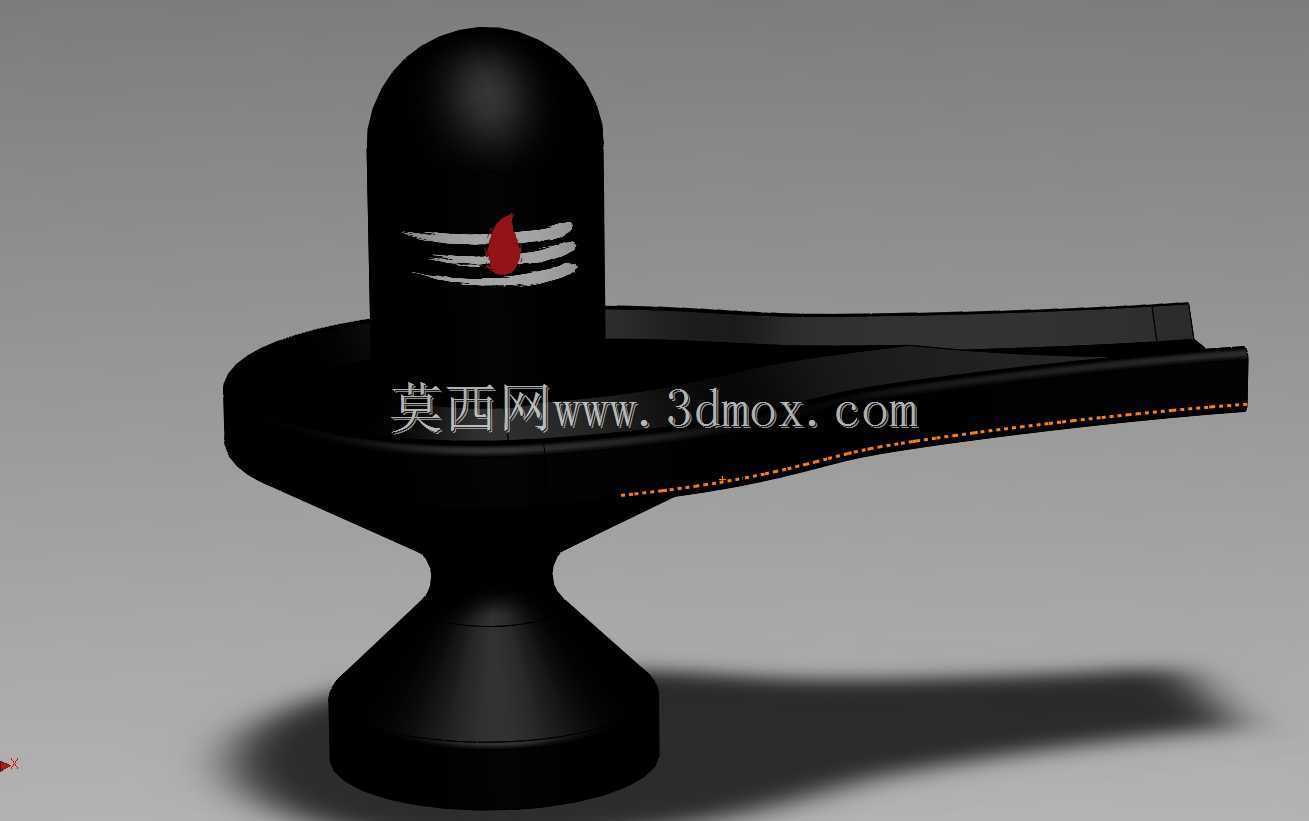

　　本次设计的创意摆件主体采用对称式回转结构作为核心承载，底部为渐扩式圆台基座，基座向上收窄后衔接环形承托盘，承托盘上方设置椭球形主柱体，整体结构无尖锐棱角，所有过渡位置均采用圆角顺滑衔接，避免应力集中的同时适配文创摆件的触感需求。承托盘一侧延伸出流线型导流槽结构，槽体边缘做薄化处理，槽底设置微倾斜角度，可承接少量液体并引导流向指定位置，适配宗教仪式中的献供使用场景。主柱体表面设置三道平行环形凹槽，凹槽中部预留红色标识嵌装位，嵌装位采用下沉式结构，可嵌入涂装或贴片实现标识固定，无需额外粘接结构即可保证标识贴合度。从结构设计逻辑来看，整体采用上下分件思路，基座与承托盘为一体化结构，主柱体与承托盘中心采用定位柱配合安装，

　　定位柱直径设置为承托盘中心孔径的0.8倍，预留0.2mm装配间隙，既保证安装同轴度，又避免过盈配合导致的装配开裂。导流槽与承托盘的衔接位置采用R5圆角过渡，避免液体残留同时减少3D打印过程中的支撑需求，槽体末端做收窄处理，宽度从根部的30mm逐步收至末端的8mm，精准控制液体流出轨迹。外形尺寸方面，整体高度控制在180mm，基座最大直径为70mm，承托盘直径为120mm，导流槽延伸长度为90mm，整体占用桌面空间不超过200mm*130mm，适配家庭供桌、文创展架等常规摆放场景的安装边界，无需额外预留过大操作空间。从实际应用场景出发，该结构既可以作为宗教文化场景中的供奉摆件，也可作为文创周边产品进行3D打印量产，所有壁厚均设置为2.

　　5mm，既保证PLA、树脂等常见3D打印材料的结构强度，又不会因壁厚过大导致打印过程中出现翘曲变形。承托盘的环形挡边高度设置为8mm，可容纳约50ml液体，满足日常献供的容量需求，挡边与主柱体的衔接位置做密封式结构设计，无需额外加装密封件即可避免液体渗漏到基座位置。主柱体的椭球顶部曲率半径设置为25mm，曲面过渡顺滑，无突兀折角，既符合传统造型的视觉比例，又减少打印过程中的层纹突兀感，后期打磨处理时可快速实现镜面效果。导流槽的底面设置0.5°的倾斜角，角度经过反复验证，既可以保证液体缓慢流动不会飞溅，又不会因角度过小导致液体滞留在槽内。从建模实现角度来看，整体结构以回转特征为基础，先绘制主体的半剖面轮廓线，通过回转命令生成基座、

　　承托盘与主柱体的基础形态，再通过拉伸切除命令生成三道环形凹槽，之后绘制导流槽的引导线，通过扫掠命令生成导流槽的基础实体，再对所有边缘进行圆角处理，最后通过布尔运算合并所有实体，保证模型为单一整体，避免导出时出现破面。安装定位方面，主柱体底部的定位柱高度设置为10mm，插入承托盘中心孔后，配合面的接触长度达到8mm，可保证主柱体不会出现晃动，即使受到轻微外力碰撞也不会倾倒。基座底部设置1mm深度的内嵌凹槽，可粘贴防滑硅胶垫，进一步提升摆放时的稳定性，适配光滑桌面、玻璃展柜等不同摆放基面。整个结构无复杂内凹特征，所有外表面均为可直接脱模或无支撑打印的曲面，打印时仅需在导流槽下方添加少量树状支撑即可，支撑去除后不会在可见表面留下明显痕迹，后期处理工作量极小。针对不同的使用需求，还可在承托盘的环形挡边外侧预留激光雕刻位，可雕刻文字或图案，满足个性化定制需求，雕刻位深度设置为0.3mm，既保证雕刻内容清晰，又不会穿透壁厚影响结构强度。
