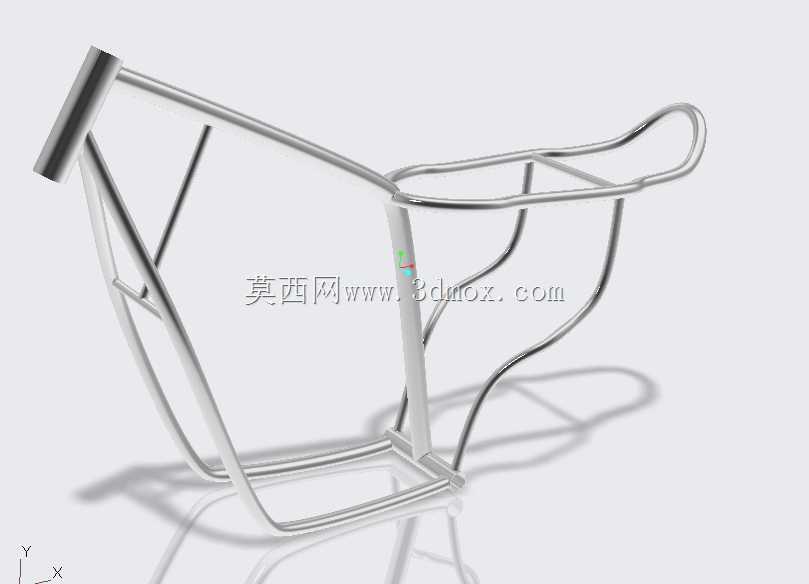

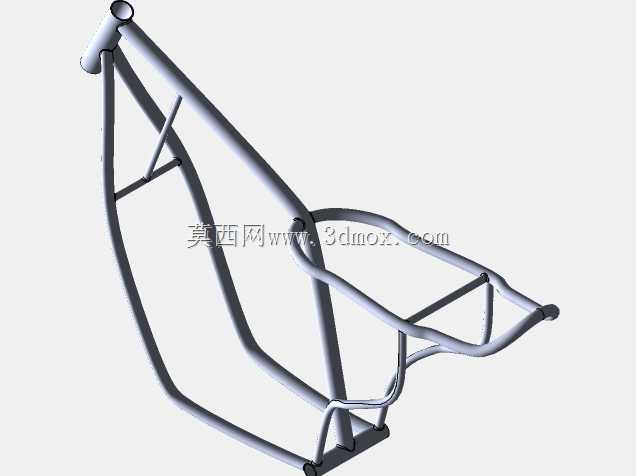

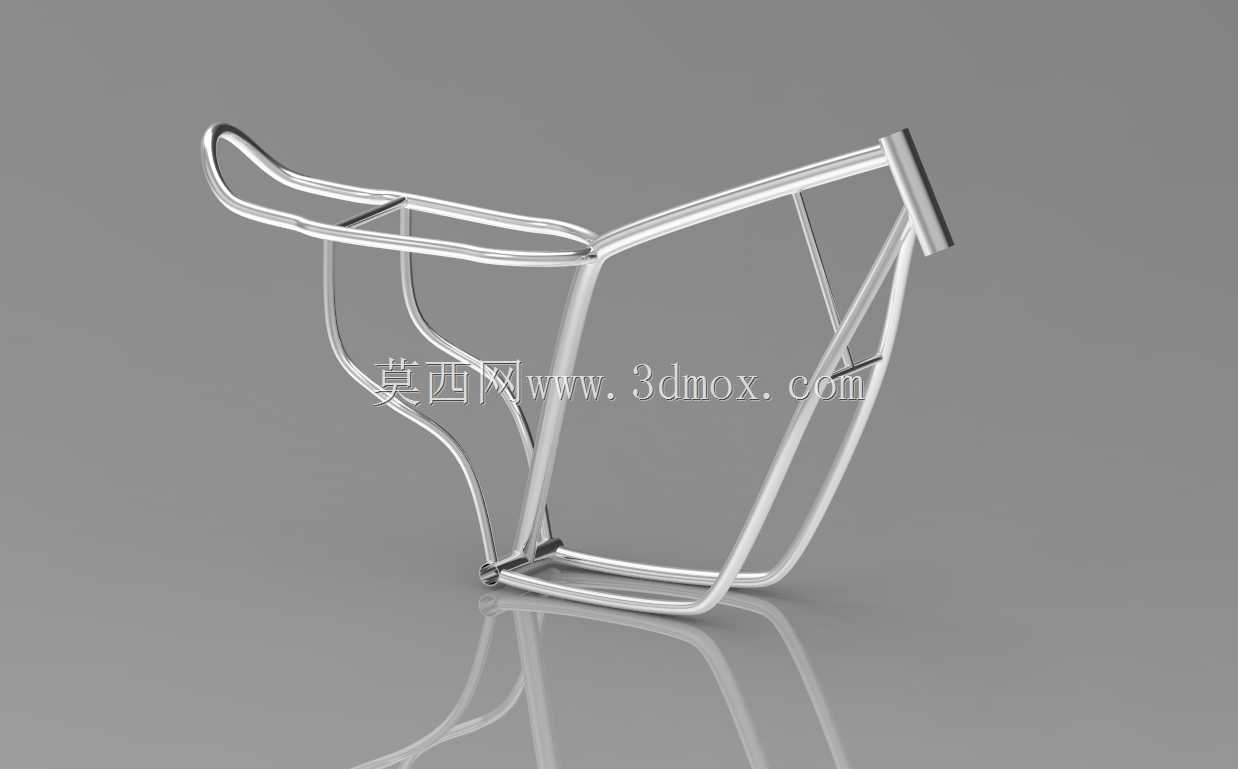

两轮代步车金属承载车架结构设计

这款两轮车承载车架是两轮代步设备的核心承载基体，日常通勤、运动骑行类两轮车的受力传递全依托该结构完成，骑行过程中骑手体重、路面颠簸带来的冲击载荷、传动系统输出的驱动力，都会通过管材衔接节点分散到整个架体，避免局部应力集中引发的结构失效。从结构设计逻辑来看，架体采用变径薄壁金属管材弯制拼接，整体轮廓贴合两轮车的人机工程布局：前部预留的竖管安装位用于衔接转向组件，可匹配标准口径的前叉舵管，安装边界满足常规转向轴承的装配公差要求，转向时不会与架体主横梁产生运动干涉；中下部的五通安装位是传动系统的固定基准，牙盘、曲柄组件装配后可保证齿盘与后轮飞轮的平面度偏差控制在合理区间，减少传动过程中的链条磨损与跳齿风险；后部的后叉开档尺寸适配常规规格的后轮花鼓，可直接匹配市面主流的变速或单速轮组，无需额外做转接调整；上部的后段管材预留了鞍座安装空间，鞍管插入深度有足够的调节余量，可适配不同身高骑手的骑行姿态调整需求。设计过程中优先考虑了管材弯制的工艺可行性，所有弯折位置的圆角半径均匹配常规弯管设备的加工能力，不会出现弯管过程中管材褶皱、壁厚减薄超差的问题，拼接焊缝的位置都选在应力相对平缓的区域，避免焊缝处于高载荷交变位置引发疲劳开裂。架体的整体安装边界充分考虑了通用配件的适配性，除了核心的转向、传动、轮组安装位，管材上预留的附属安装点可固定挡泥板、货架、刹车组件等常规配件，不需要在成品架体上二次打孔破坏结构强度。从受力特性来看，双管并行的下梁结构可有效分散路面传递的竖直方向冲击，斜向支撑的补强管材可抵消骑行过程中加减速、转向带来的横向扭转载荷，即使在颠簸路面长期使用，架体也不会出现明显的形变偏移。针对结构分析场景，该架体的几何模型可直接导入有限元分析环境，用于模拟不同载荷工况下的应力分布、形变位移量，为后续的管材壁厚优化、结构减重提供基础数据支撑，也可作为两轮车整机装配设计的基础骨架，用于匹配外覆盖件、操控组件的布局设计。
