仿生六足爬行机器人可打印结构设计

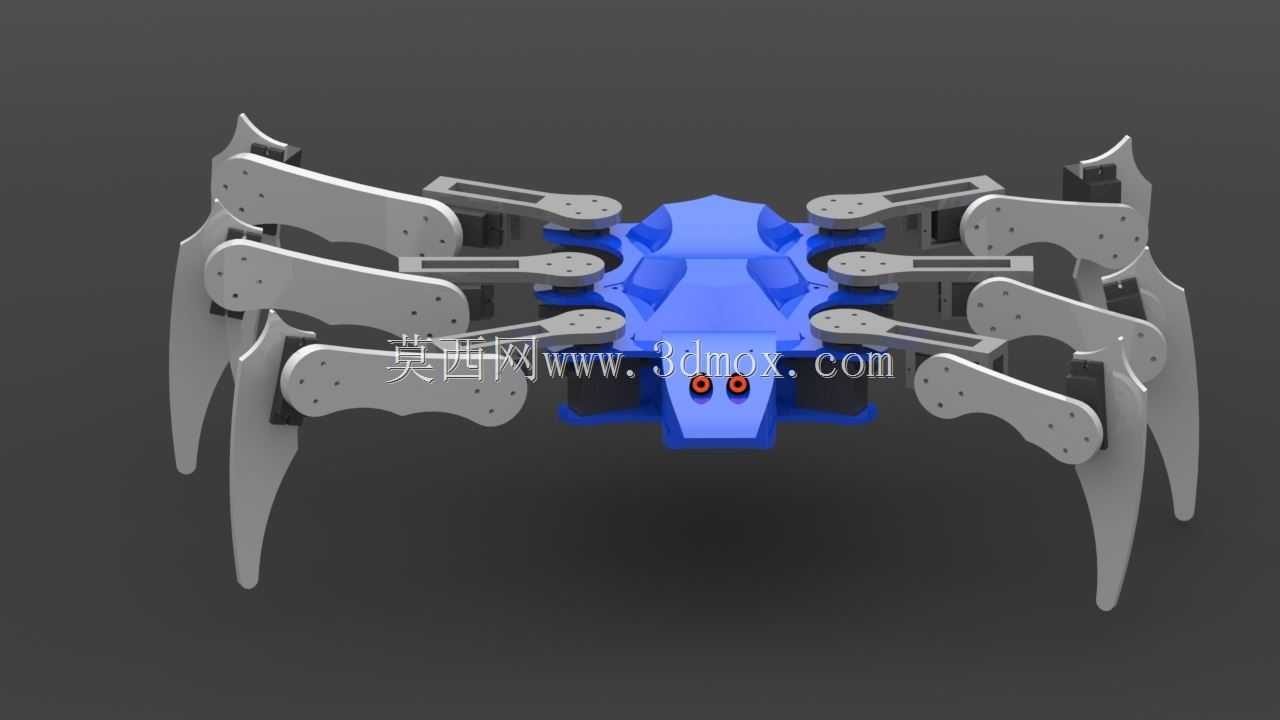

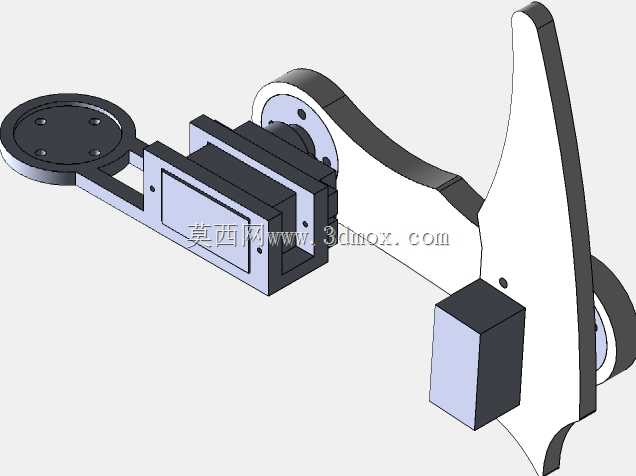

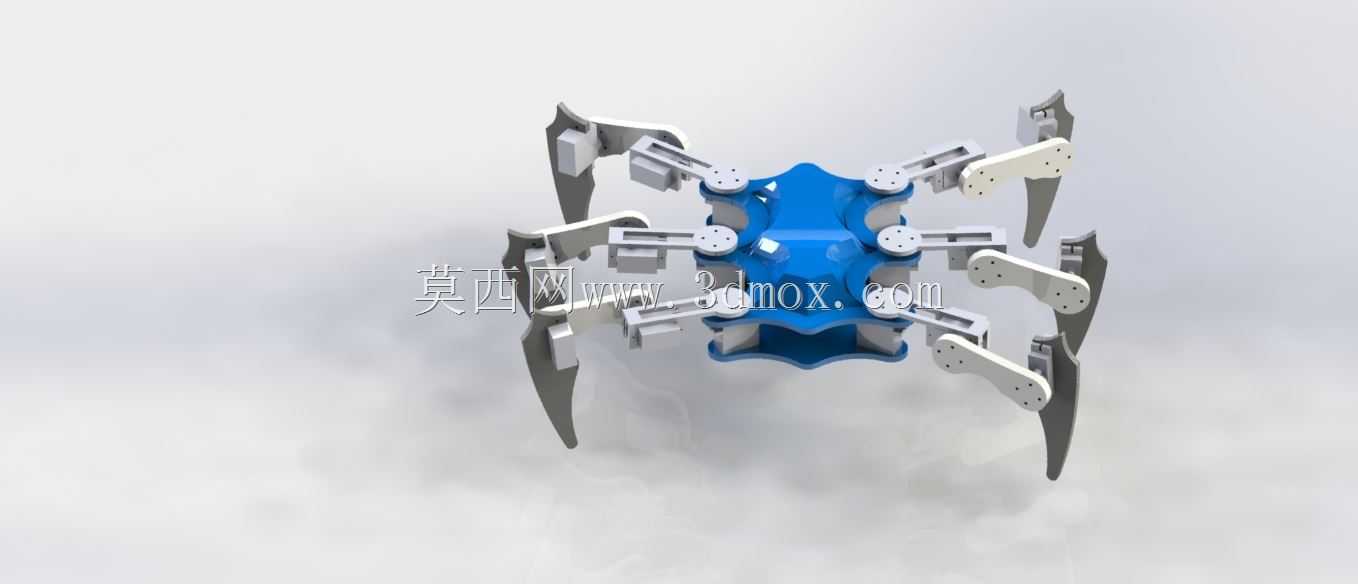

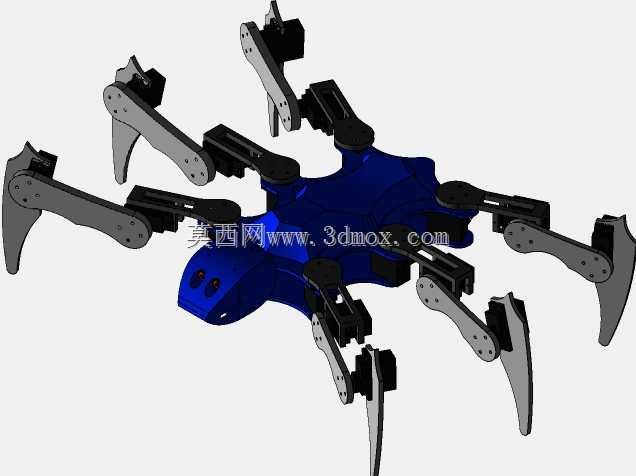

　　这款多足仿生行走结构的设计初衷，是面向小型仿生机器人教学演示、创客DIY制作场景打造的可落地机械载体，整体采用对称式布局，六条腿以机身中轴线为基准呈两侧均匀分布，单腿采用多段式铰接结构，每段肢体的铰接孔位都做了同轴度公差预留，适配标准微型销轴的装配需求，不需要额外定制非标连接件就能完成整机组装。从实际应用场景来看，该结构既可以作为高校机械原理课程的仿生机构教学演示教具，帮助学生理解多足步态的运动逻辑、连杆传动的运动轨迹特性，也能作为创客项目的基础行走载体，在机身预留的安装位上加装传感器、控制板与微型舵机后，就能拓展出地形探测、小型物件搬运、互动娱乐等多种功能，甚至可以作为青少年科创比赛的参赛作品基础框架，大幅降低参赛选手的结构设计周期。

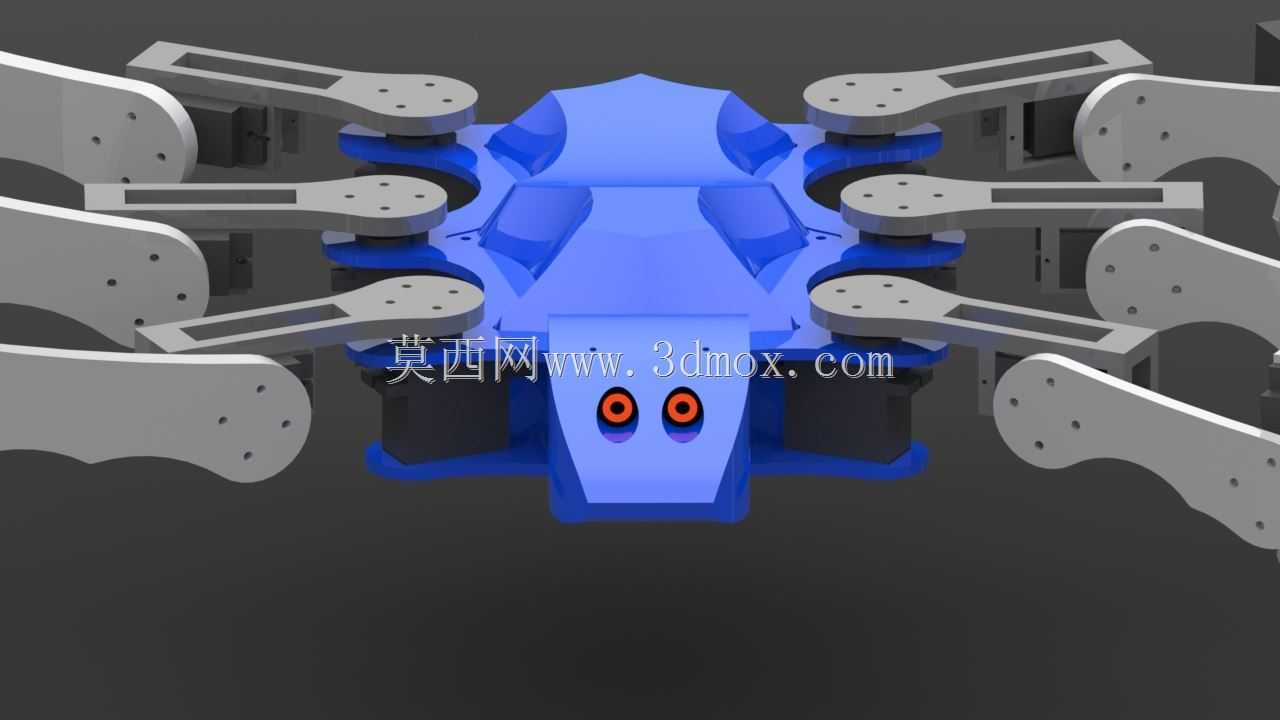

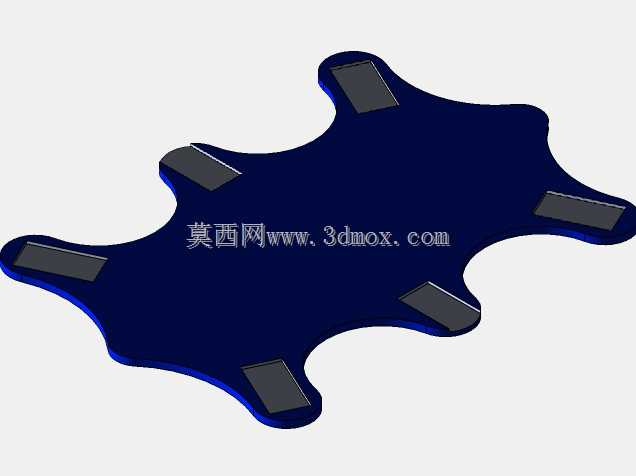

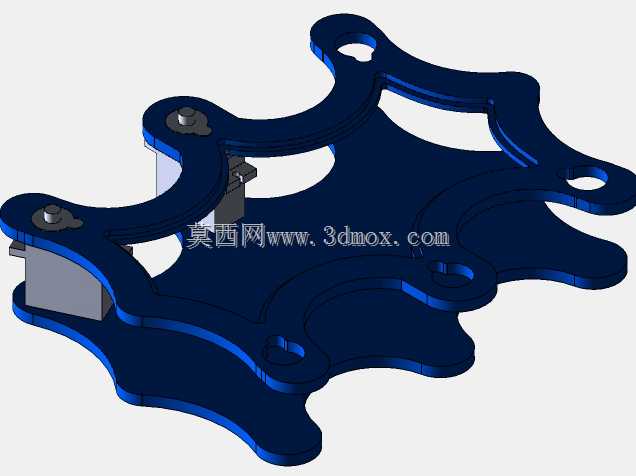

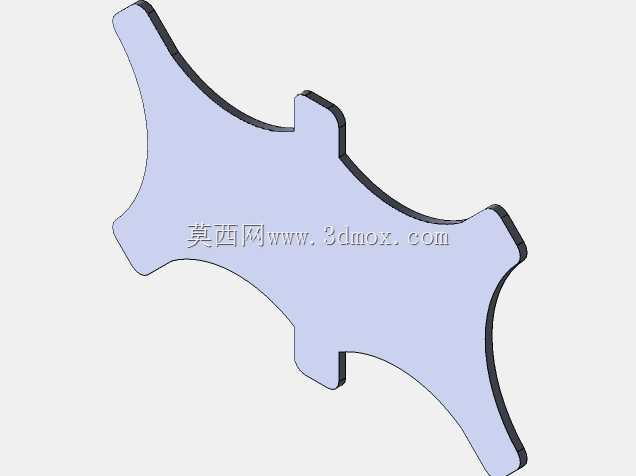

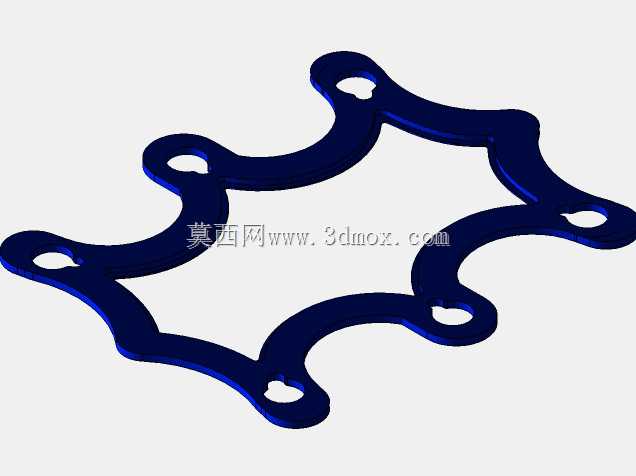

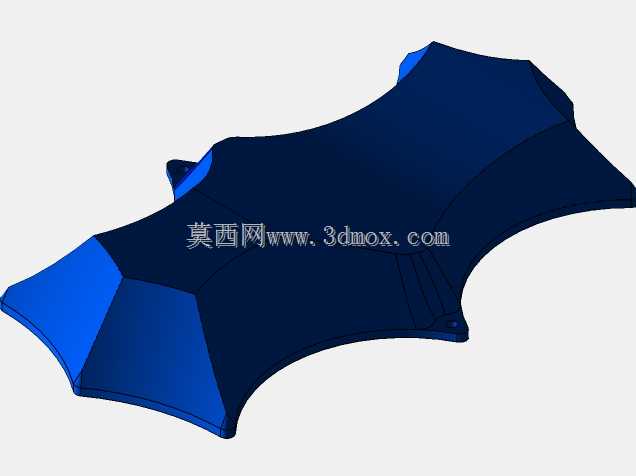

　　设计过程中优先考虑了3D打印的工艺适配性，所有结构件的壁厚都控制在1.5mm到3mm之间，既保证了打印成品的结构强度，又不会因为壁厚过大导致打印耗材浪费、打印翘曲变形的问题；所有铰接位置都预留了0.2mm的装配间隙，不需要二次打磨就能实现顺畅的相对转动，避免了过紧卡滞或者过松旷量过大的问题。机身主体采用上下分层的腔体设计，上层为平整的安装平面，预留了多组标准安装孔位，可以根据使用需求固定控制电路板、电池模块、传感元件等配件，下层腔体可以容纳走线与部分微型传动部件，让整机外观更整洁，也能避免线路外露在行走过程中被外物勾挂损坏。

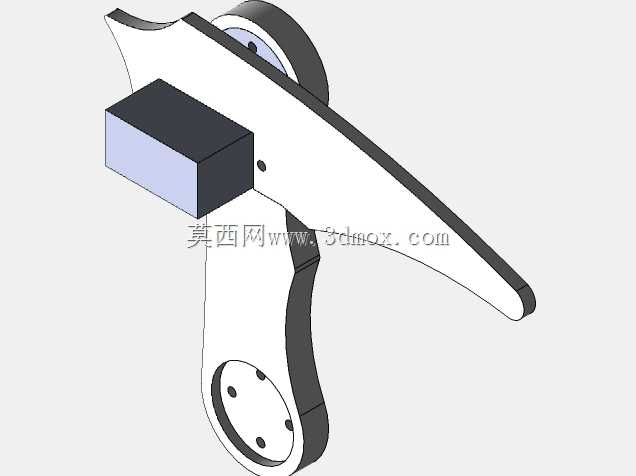

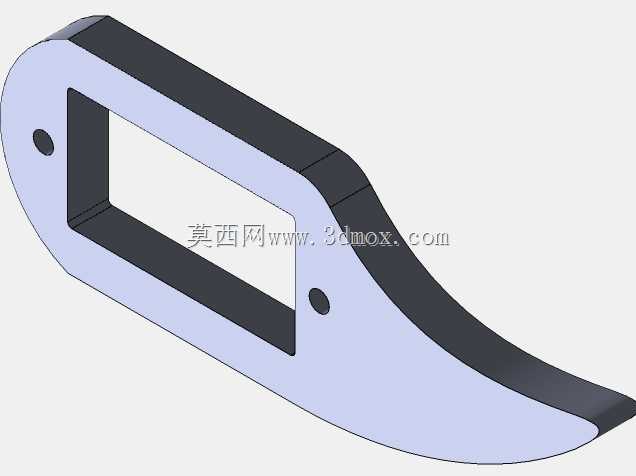

　　从运动特性来看，六条腿的布局采用了经典的三角步态支撑逻辑，行走过程中始终有三条腿处于支撑状态形成稳定三角支撑面，剩下三条腿完成抬升、前伸、落地的迈步动作，即使在不平整的地面上也能保持较好的行走稳定性，不会出现轮式结构容易卡滞、打滑的问题。单腿的末端做了尖状收窄设计，同时在接触地面的位置预留了防滑纹理的安装位，可以粘贴橡胶防滑垫提升抓地力，在木质桌面、瓷砖地面、短绒地毯等常见室内表面都能获得足够的行走摩擦力。

　　尺寸设计上，整机横向宽度控制在180mm左右，纵向长度控制在150mm左右，机身主体最高处距离地面高度为45mm，单腿的最大抬升高度为12mm，足以跨越10mm以内的地面凸起障碍，适配桌面级的小型演示场景需求。所有结构件都做了无倒扣设计，打印时不需要额外添加支撑结构，使用普通FDM桌面级3D打印机就能完成全部零件的制作，打印完成后只需要去除少量打印溢边就能完成装配，不需要复杂的后处理工序。铰接位置的孔位都做了沉头设计，销轴装配后不会突出零件表面，既避免了运动过程中销轴剐蹭其他部件，也让整机外观更简洁流畅。

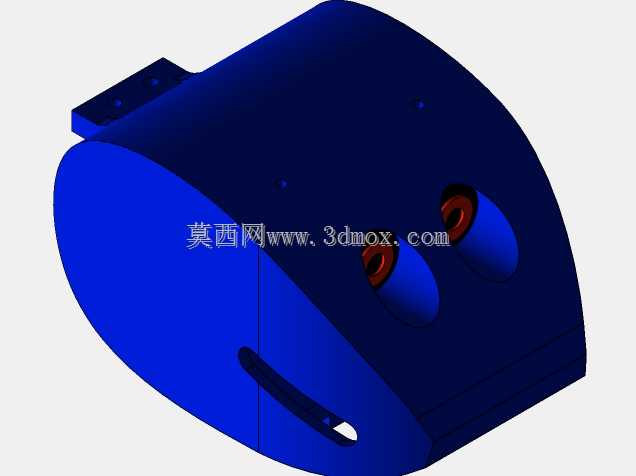

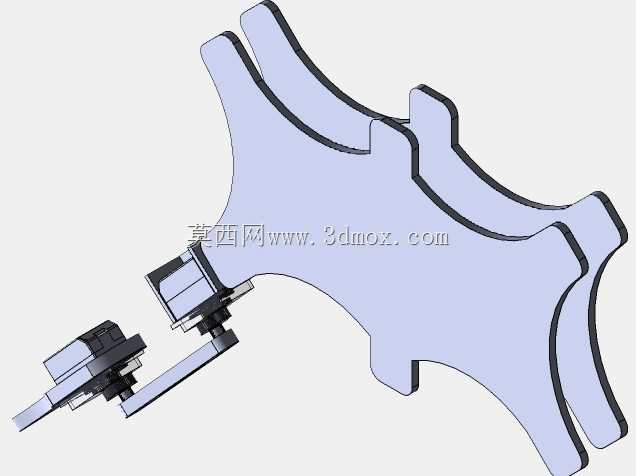

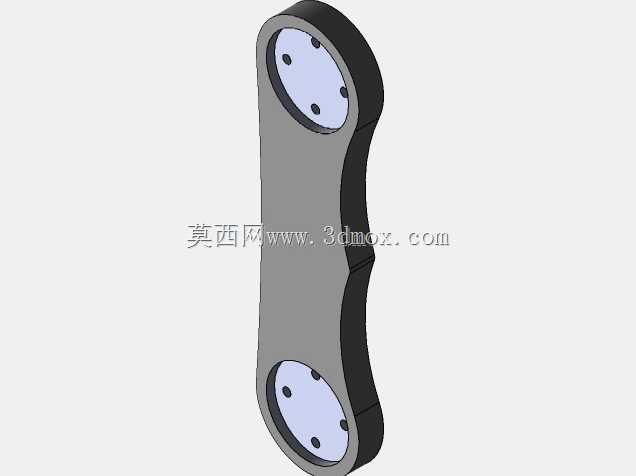

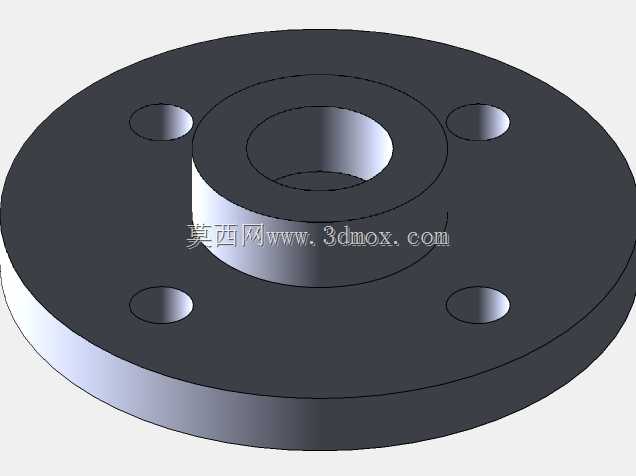

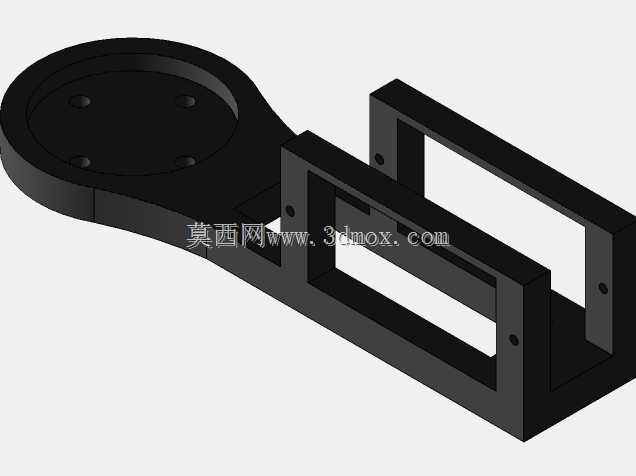

　　在结构强度校核上，每段肢体的受力位置都做了局部加厚处理，尤其是铰接孔周边的应力集中区域，通过增加环形加强筋的方式提升结构抗疲劳强度，长时间反复运动也不会出现孔位开裂、肢体断裂的问题。机身与腿部的连接位置采用了嵌入式的铰接座设计，相比外置式的连接结构，整体连接刚度更高，运动过程中不会出现连接位置晃动导致的步态偏差。考虑到后期改装的需求，机身前端预留了两个对称的传感器安装位，可以加装红外避障传感器、视觉摄像头等元件，机身后端也预留了扩展接口位置，可以加装机械爪、储物平台等功能附件，拓展整机的使用场景。

　　实际装配过程中，所有零件都采用模块化设计，同位置的腿部零件可以完全互换，不需要区分左右腿的专属零件，降低了零件打印与装配的出错概率，即使某一条腿的零件出现损坏，也可以单独打印替换，不需要重新制作整机组的零件。运动过程中，腿部的运动轨迹经过反复优化，迈步时的抬升高度与前伸距离做了平衡调整，既保证了足够的越障能力，又不会因为步幅过大导致整机重心偏移出现侧翻问题，行走过程中的重心波动控制在5mm以内，运动平稳性更好。
