双片式平板合页金属铰接结构

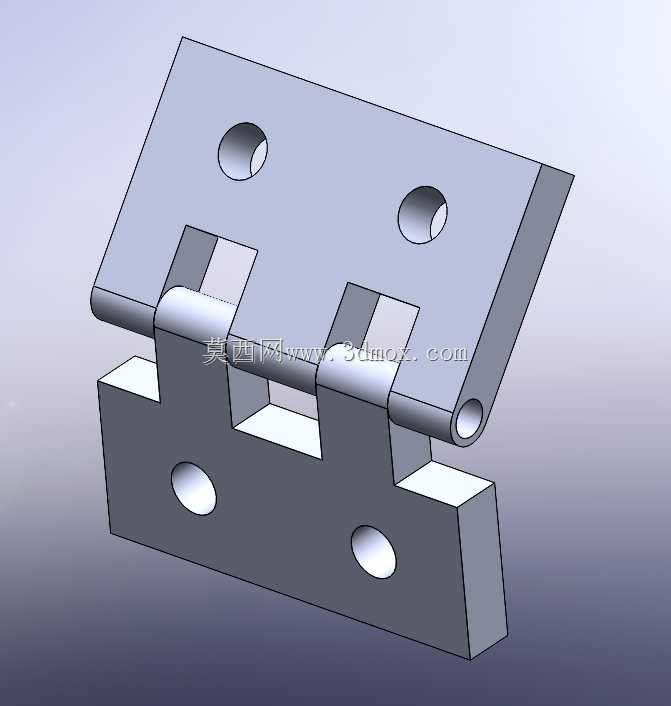

　　日常做设备结构设计时，这类平板式铰接合页是最常接触的基础连接件，很多人觉得合页结构简单，真到选型适配的时候才会发现，安装孔位、开合间隙、页片厚度差一点，都会导致现场装配卡滞、转动异响甚至功能失效。这次建模的这款双片式合页，没有多余的装饰结构，完全是面向工业设备、工装夹具、小型机柜类场景做的实用化结构设计。

　　先从实际应用场景说，这类合页不像家装柜门的合页带缓冲、阻尼结构，它的核心诉求是可靠的转动连接，能承受一定的径向剪切力，同时安装后页片贴合面无凸起，不会干涉周边部件的运动轨迹。常见的使用场景包括小型自动化设备的检修门铰接、工装夹具的开合定位挡板、非标设备的可拆卸防护盖板、轻型输送线的侧部活动挡边，甚至部分小型实验台的活动台面连接，都能用到这类结构。它的转动副采用的是卷边穿轴的经典结构，两个页片的卷边筒同轴度在建模时做了严格约束，装配后径向间隙控制在0.1mm以内，既保证转动时无卡滞，也不会因为间隙过大出现页片晃动的问题。

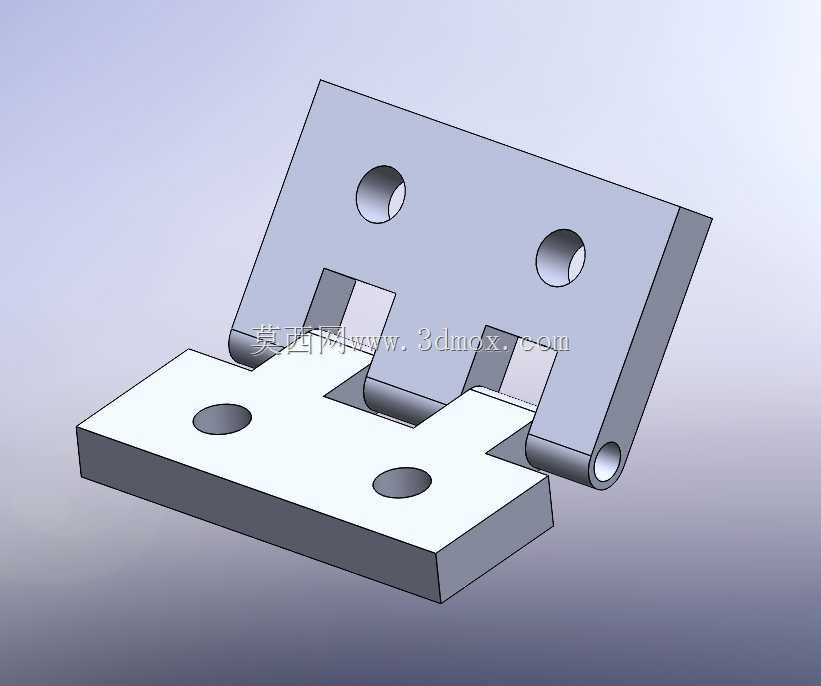

　　从功能特性上看，这款合页的两个页片都做了等厚设计，每页片上设置两个沉头安装孔，沉头深度刚好适配常规的内六角圆柱头螺钉，安装后螺钉头完全沉入页片平面，不会突出表面刮擦线缆或者操作人员。合页的开合角度可以达到180度完全展平，展平状态下两个页片的贴合面完全共面，没有台阶差，当需要做平板对接的转动结构时，这个特性能保证对接面的平整度，不会出现转动到平位时的顶死问题。页片上的缺口结构是特意做的让位设计，当合页转动到闭合角度时，两个页片的卷边位置不会和对侧页片的平面发生干涉，不需要额外在安装板上铣让位槽，能减少安装面的加工工序，降低现场装配的工作量。

　　设计思路上，建模初期先确定了转动副的轴径尺寸，轴径的选择是根据常规使用场景下的负载来定的，针对单组合页承重5kg以内的使用需求，匹配对应直径的铰接轴，卷边的包裹角度做到了270度以上，保证轴在卷边筒内不会脱出，同时轴的两端做了翻边铆接的预留量，实际生产时可以直接通过冲压铆接完成轴的固定，不需要额外做卡簧或者螺丝定位，适合批量冲压生产。页片的外形做了直角切边处理，没有多余的圆弧造型，一方面是冲压加工时模具结构更简单，下料、冲孔、卷边工序可以连续完成，加工成本更低；另一方面直角边在安装时更容易对齐安装基准，现场装配时可以直接靠住安装板的边缘定位，不需要反复调整合页的位置。

　　再说到安装边界的尺寸控制，这款合页的两个页片宽度一致，闭合状态下整体厚度为两个页片厚度加转动间隙，安装时需要在两个对接的安装板上分别预留对应页片尺寸的安装位，安装孔的中心距做了标准化的等距设计，孔位到页片边缘的距离统一，不管是上页片还是下页片，安装孔的定位尺寸一致，加工安装板的孔位时不需要区分左右或者上下页片，能减少加工编程的工作量。转动轴的中心位置距离页片贴合面的高度经过反复校核，当合页转动时，页片的边缘不会扫过安装板的平面，也就是说安装时不需要在安装板的合页位置做沉台或者让位缺口，只要把合页用螺钉固定在两个对接板的表面，就能实现顺畅转动，对于薄板类的安装件来说，这个设计非常友好，不用因为要给合页让位而额外增加板厚或者做弯折处理。

　　实际选型使用的时候还要注意，这类平板合页的承重是和页片厚度、轴径直接挂钩的，不要超负载使用，如果是用在经常开合的场景，还可以在铰接轴的位置预留润滑脂的加注间隙，长期使用时定期加注润滑脂就能减少磨损，延长使用寿命。建模的时候所有的倒角、圆角都做了最小化处理，页片的边缘只做了去毛刺的微小倒角，不会因为圆角过大导致安装时贴合面出现缝隙，也能避免锐边割伤操作人员。整体结构没有易损件，只要安装时螺钉锁紧到位，长期使用基本不会出现故障，是非常可靠的基础铰接连接件。
