小型热塑性塑料与3D细丝回收切碎装置

　　在桌面级制造与小批量塑料加工场景里，热塑性塑料边角料、3D打印失败件、废弃打印细丝的回收处理一直是零散加工点、创客空间、小型工坊的共性需求，这类废料如果直接丢弃既增加耗材成本，也不符合轻量化生产的减耗要求，这款小型切碎装置正是针对这类小体量塑料回收场景设计的专用处理设备。

　　从实际使用场景来看，该装置可直接放置在工作台面使用，不需要额外搭建大型安装基座，适配桌面级3D打印工作站、小型塑料试样加工位的现场碎料需求，处理后的碎料可直接送入小型挤出设备重新制成3D打印丝材，或是作为小型注塑件的原料使用，省去了废料集中存储、转运至大型破碎设备的中间环节，尤其适配单次处理量在几公斤以内的零散废料处理场景，避免了大型破碎机处理小批量废料时的能耗浪费与清理不便问题。

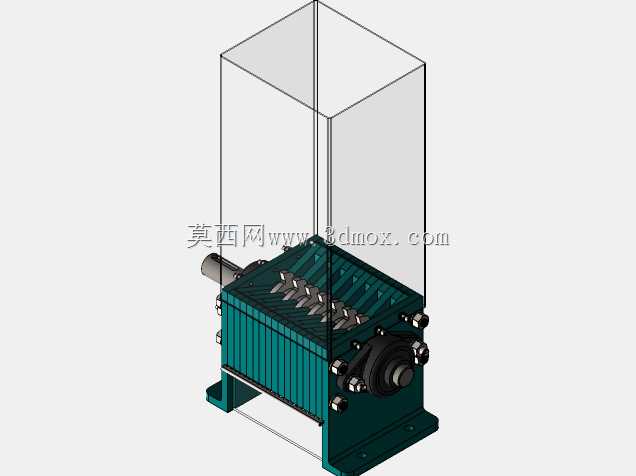

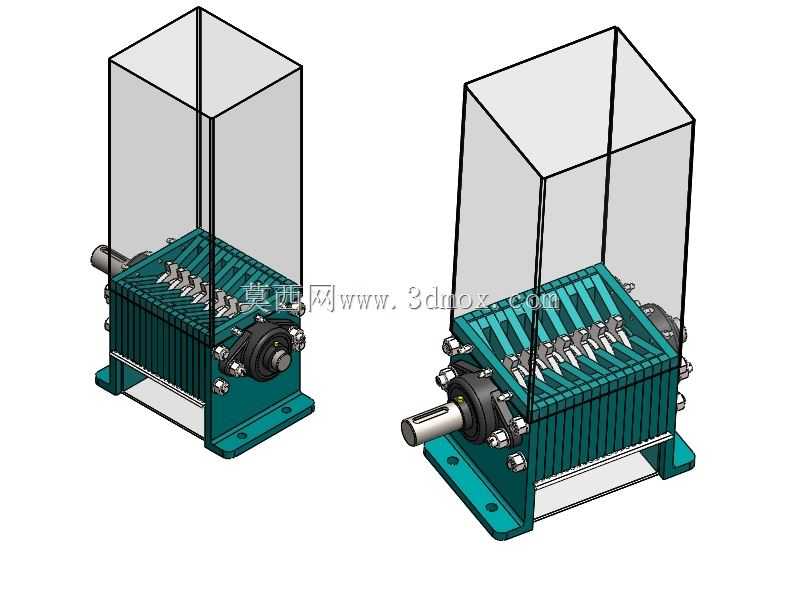

　　设备核心采用平行双轴剪切式结构，两根刀轴上交错排布多片剪切刀片，刀片刃口经过错位角度设计，转动时可对投入的塑料块、细丝形成咬合剪切作用，相比单轴锤击式破碎，这种结构处理韧性热塑性塑料时不会出现料件打滑、缠绕刀轴的问题，针对PLA、ABS、PETG等常见3D打印耗材，以及PP、PE等通用热塑性塑料的边角料，都能稳定切成尺寸均匀的碎粒，碎粒粒径控制在可直接送入小型挤出机进料口的范围，不需要二次粉碎处理。刀组与侧墙板之间采用密封轴承支撑，避免碎料粉末进入轴承转动位造成卡滞，轴承端设置有防尘端盖，适配塑料碎料加工的多尘工况。

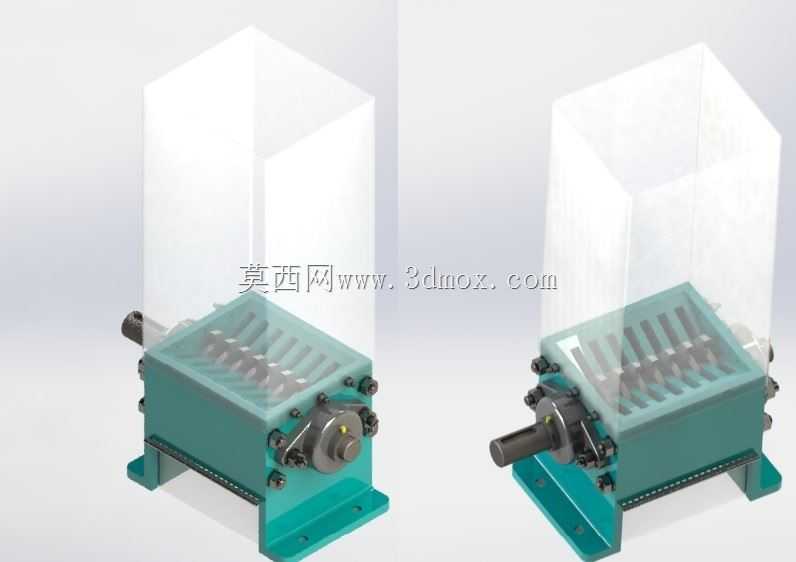

　　设备的进料段采用透明立式导料槽结构，导料槽为上宽下窄的方腔造型，既可以引导废料顺利滑入刀组咬合区，也能在设备运行时直观观察内部进料与碎料状态，避免一次性投料过多造成刀组卡滞，透明材质也方便操作人员及时清理导料槽内残留的余料，防止不同材质塑料混料。设备的驱动轴从单侧箱体伸出，可适配手轮手动驱动，也可连接小型减速电机实现电动驱动，两种驱动模式可根据使用场景灵活切换，无供电条件的户外场景、教学演示场景可使用手动模式，固定工位连续处理废料时可加装电机组件提升效率。

　　从安装边界来看，设备主体的破碎箱体采用一体化铸铝或钢板焊接结构，底部带有两个带安装孔的支撑脚，可通过螺栓直接固定在工作台面，也可直接放置在平整台面上使用，整体占地尺寸不超过普通A3幅面，高度适配常规工作台的操作高度，操作人员站立或坐姿都可完成投料操作。箱体的刀组检修侧采用可拆卸式侧盖设计，侧盖通过周向排布的螺栓与箱体连接，当刀片出现磨损、卡入异物时，只需拆开侧盖即可完成刀片更换与腔体内清理，不需要整体拆解设备，日常维护难度低。

　　设计过程中针对小型碎料设备的常见痛点做了对应优化，比如刀轴与刀片的配合采用方轴定位结构，刀片转动时不会与轴发生相对滑动，传递扭矩更稳定，避免了圆轴键连接长期使用后键槽磨损的问题；刀片采用可单独拆卸的安装方式，单块刀片磨损后不需要更换整根刀轴，只需更换对应刀片即可，降低后期使用成本；箱体底部预留有碎料出料口，碎料切下后可直接从出料口落入下方的收集容器，不会在箱体内部积料，出料口的宽度与刀组有效工作长度一致，避免碎料在边角处堆积。

　　在功能适配性上，该装置除了处理3D打印废料，也可用于小型塑料试样的破碎制备、热塑性塑料边角料的现场减容，针对厚度不超过5mm的热塑性塑料板材、直径3mm以内的塑料细丝、体积不超过100立方厘米的塑料块料都可顺利处理，不适合处理脆性过大的热固性塑料、厚度超过10mm的硬质塑料块，使用边界清晰，适配场景明确。整体结构没有冗余的复杂组件，所有零部件都采用机械加工领域的通用标准件，轴承、螺栓、刀片都可在常规五金渠道采购替换，建模过程中所有配合位都预留了合理的公差间隙，刀轴与轴承的配合采用基孔制过渡配合，侧盖与箱体的结合面预留密封垫安装槽，加工时可根据实际加工精度调整公差，不需要额外定制特殊零件即可完成设备的加工装配。
