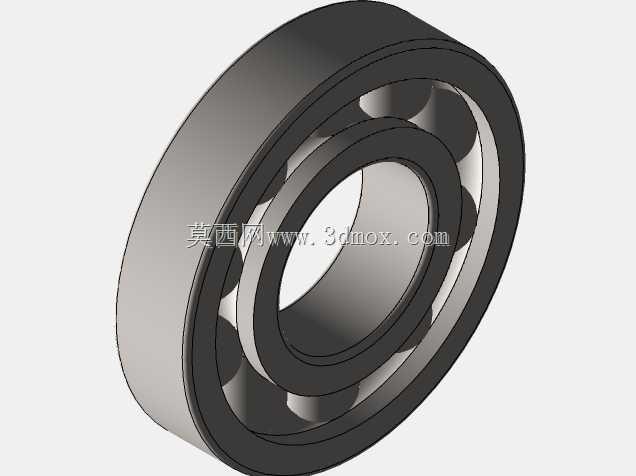

深沟球滚动轴承三维结构设计

　　在各类旋转传动机构的设计选型中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑构件，这款深沟球结构的滚动轴承，可适配中小功率电机输出轴、输送机托辊轴、小型机床主轴、农用机械传动箱等多场景的轴系支撑需求，能在轴系高速旋转过程中维持轴的回转精度，避免轴件运转过程中出现径向窜动，同时将轴与安装基座之间的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低传动过程中的功率损耗，减少配合面的磨损量，延长整套传动机构的维护周期。

　　从结构设计逻辑来看，这款轴承采用经典的双滚道套圈配合球形滚动体的构型，内圈与待支撑的轴件采用过盈配合安装，安装时需根据轴的公差带匹配内圈内径的加工精度，确保运转过程中内圈与轴同步转动无相对滑移；外圈与轴承座安装孔采用过渡或间隙配合，根据不同的应用场景调整配合公差，比如在存在振动冲击的破碎机、振动筛类设备上，外圈与座孔需选用偏紧的过渡配合，避免外圈在座孔内发生蠕变磨损，而在高速轻载的精密传动场景下，可选用稍松的配合公差，方便安装拆卸同时补偿少量的热膨胀变形。保持架采用兜孔式结构，将每颗钢质滚动体均匀分隔在滚道圆周方向，避免相邻滚动体直接接触产生额外摩擦与碰撞噪音，兜孔的间隙设计经过反复校核，既保证滚动体可在兜孔内自由转动，又不会出现过大的窜动量影响运转平稳性。

　　从安装边界尺寸来看，这款轴承的内径、外径与宽度尺寸符合通用深沟球轴承的尺寸系列规范，可直接适配对应规格的标准轴承座、轴用挡圈、密封端盖等配套标准件，设计选型时无需额外定制配套安装构件，能大幅缩短设备的设计与装配周期。轴承的端面设计有均匀的倒角结构，既可以避免安装过程中尖锐棱边划伤轴件与座孔的配合表面，也能在压装装配时起到导向作用，降低装配难度。滚道表面经过高精度磨削加工，表面粗糙度控制在极低水平，能保证滚动体在滚道内顺畅滚动，减少运转过程中的发热与噪音，即使在每分钟数千转的高转速工况下，也能维持稳定的支撑性能。

　　在实际工程应用中，这类轴承的选型需要结合实际工况的载荷大小、转速区间、环境温度等参数调整细节设计，比如在存在粉尘、水汽的户外农用机械、输送设备上使用时，可在两侧增加橡胶密封盖，在轴承内部填充适配温度区间的润滑脂，阻挡外界杂质进入滚道内部，避免滚动体与滚道出现磨粒磨损；在高温工况下使用时，可选用耐高温的特殊润滑脂，同时调整保持架的材质，避免高温下保持架变形失效。设计建模过程中，对滚动体与内外滚道的接触角、滚道曲率半径进行了精准匹配，保证滚动体与滚道的接触应力处于材料许用范围内，避免长期重载下出现接触疲劳剥落，延长轴承的实际使用寿命。整套模型的结构细节完全还原实际加工装配的工艺要求，没有出现违背生产实际的不合理结构，可直接用于教学演示、设备装配仿真、选型校核等场景，帮助结构设计人员快速完成轴系的支撑结构设计，减少重复建模的工作量。
