TIGMIG管类相贯焊缝焊接路径模拟设计

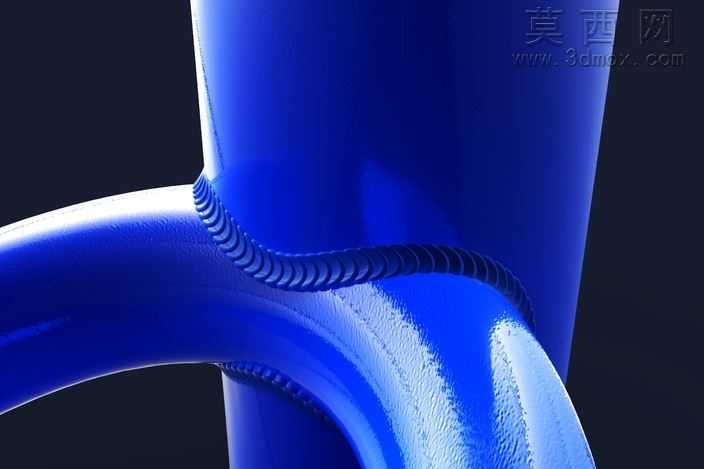

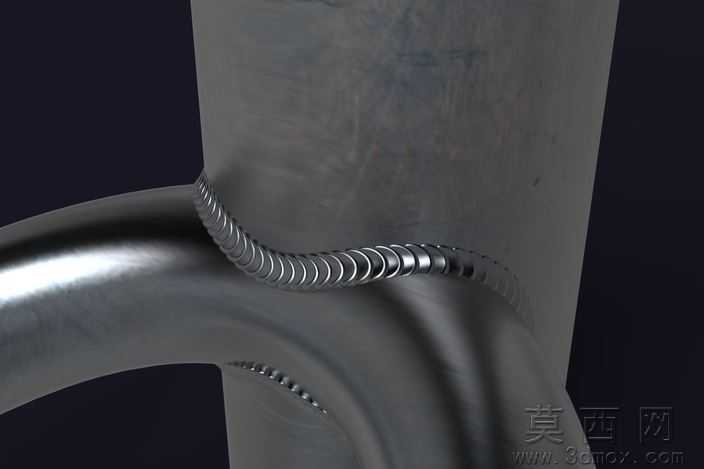

本作品针对TIG/MIG焊接工艺场景下的管类相贯结构焊接路径进行三维模拟设计，建模阶段首先完成两根异径正交金属管材的基础结构搭建，精准还原管材相贯线的空间曲面形态，确保基础几何结构完全匹配实际焊接工件的尺寸比例与空间位置关系。建模过程中重点对焊缝区域进行精细化处理，沿着相贯线的空间走向逐段构建焊道的三维形态，还原多层多道焊接过程中焊道的堆叠纹理、鱼鳞状焊缝的起伏细节，每一段焊道的宽度、余高、过渡弧度都严格参照实际TIG/MIG焊接的成型参数设置，保证焊缝形态的工艺真实性。材质渲染阶段，为金属管材主体赋予高光泽度的蓝色金属烤漆材质，调整材质的反射率、粗糙度参数，模拟工业金属构件表面的光滑质感与环境反光效果；针对焊缝区域单独设置材质参数，还原焊接后焊道表面的细微磨砂质感、氧化色泽变化，通过材质差异清晰区分母材与焊道区域，让焊缝路径的走向直观可辨。设计过程中以实际焊接工艺的走枪轨迹为核心逻辑，模拟焊枪沿着相贯线空间曲线运动时的路径连续性，验证焊接路径在管材曲面转折处的平滑过渡效果，避免路径出现拐点突变、焊道偏移等工艺问题，同时还原焊接过程中焊道与母材融合区域的自然过渡形态，呈现出真实焊接作业后的工件表面效果。整个模拟设计兼顾结构准确性与工艺真实性，既还原了管类相贯焊接的空间结构特征，也通过精细化的焊缝建模直观呈现TIG/MIG焊接的路径走向与成型效果，可用于焊接工艺演示、焊接路径规划验证、焊接教学场景的可视化展示，帮助相关人员直观理解相贯线焊接的路径特点与焊缝成型规律，为实际焊接作业的路径优化、工艺参数调整提供可视化的参考依据。
